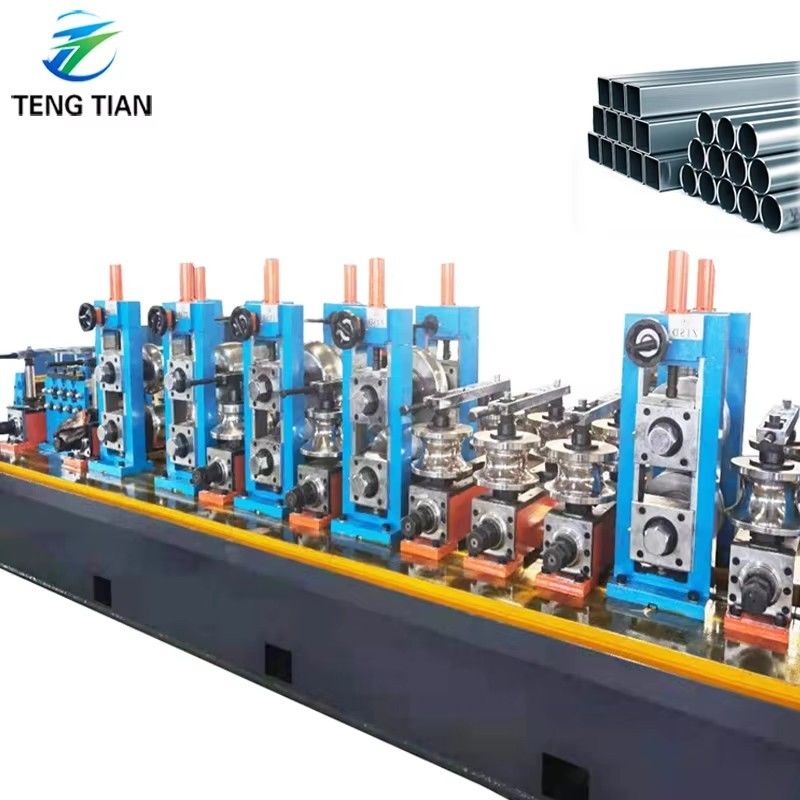

W pełni automatyczna linia do produkcji rur kwadratowych ze stali węglowej spawanych z wysoką częstotliwością

W pełni automatyczna spawana wysoką częstotliwością walcownia rur ze stali węglowej



I.  Podgląd produkcji



Linia do produkcji precyzyjnych rur spawanych wysoką częstotliwością HG254 służy głównie do kwadratowych rur o wymiarach70x70-150x150mm,, grubość wynosi od 2,0-10,0 mm. Produkcja okrągłych rur o średnicy od 89-190mm o grubości 2,0-10,0 mm, kwadratowych rur o wymiarach70x70-150x150mm,, grubość wynosi od 2,0-10,0 mm. Ta linia produkcyjna, każde urządzenie, w pełni wykorzystuje krajowe i zagraniczne podobne urządzenia, innowacyjny design, pełna kontrola za pomocą komputera PC lub komputera, zaawansowana technologia, wygodna obsługa i konserwacja, i osiągnęła międzynarodowy poziom na początku lat dziewięćdziesiątych, dla krajowego wiodącego poziomu.



• Surowiec, Fyroby gotowe, Proces i Ustawienia profilu użytkownika



1.:Warunki dotyczące surowca

(1) Taśma stalowa walcowana na gorąco lub na zimno (zgodna z GB700-88, GB1591-88)

(2) δs Granica plastyczności ≤345Mpa, δb Wytrzymałość na rozciąganie ≤610Mpa

(3) Grubość taśmy:

1) Grubość rury okrągłej: 2,0-10,0 mm

2) Grubość rury kwadratowej 2,0-10,0 mm, Grubość rury prostokątnej 2,0-10,0 mm

(4) Szerokość taśmy stalowej: 280-600 mm (±0,2 mm)

(5) Średnica wewnętrzna cewki stalowej: Φ508mm ~ Φ760mm (kupujący ostatecznie potwierdza)

(6) Średnica zewnętrzna cewki stalowej: Φ1200-Φ2000mm (kupujący ostatecznie potwierdza)

(7) Maksymalna waga cewki: 15 000 kg





2.Pakres rozmiarów rur

(1) OD:

1) rura okrągła: φ89-φ190mm,

2) rura kwadratowa: 70X70-150X150mm,

(2) Grubość produktu:

1) rura okrągła: 2,0-10,0 mm

2) rura kwadratowa i prostokątna: 2,0-10,0 mm

(3) Długość: 6-15M

(4) Prędkość: 20-50 m/min

3.Proces produkcji

Surowiec (taśma) - Odrdzewiacz - Cięcie i spawanie - Podawanie - Magazynowanie materiału - Pasywne poziomowanie - Formowanie - Spawanie wysoką częstotliwością - Usuwanie zadziorów spoiny - Chłodzenie - Kalibracja - Zgrubne prostowanie - Cięcie na długość - Zbieranie



4.Precyzja produktu:

Tolerancja średnicy zewnętrznej rury: ±0,1 mm



5.Moc spawarki HF:

600KW



Wprowadzenie do głównego wyposażenia

1.Wózek załadowczy





Średnica zewnętrzna cewki	Φ1200-2000mm
Szerokość taśmy	280-600mm
Waga taśmy	Maks. 15,0 TON
prędkość	5 m/min



Wózek załadowczy służy do przenoszenia cewki stalowej z pozycji załadunku do odwijarki. Jednocześnie podnosi siłownik olejowy, tak aby otwór wewnętrzny cewki stalowej był dokładnie osadzony na trzpieniu odwijarki, odwijarka napina, popycha z powrotem do pierwotnej pozycji.



2.Hydrauliczny trzpień Odwijarka







(1) Konstrukcja:  Hydrauliczna odwijarka z jednym trzpieniem

(2) Specyfikacja

Średnica zewnętrzna cewki	Φ1200-2000mm
Średnica wewnętrzna cewki	Φ508mm~Φ760mm
Szerokość taśmy	280-600mm
Grubość taśmy	2,0-10,0 mm
Waga taśmy	Maks. 15,0 TON
Typ rozprężania	rozprężanie hydrauliczne
Silnik napędowy	4kw, 380V
prędkość obrotowa trzpienia	Nmin=1r/min

3.Saszyna do prostowania głowicy



Urządzenie służy do płynnego wprowadzania taśmy stalowej do poziomnicy.

Istnieją ramię dociskowe, kompozycja głowicy łopatki. Typ bramowy, odwijanie w górę i w dół

4. Paszyna do poziomowania cali



(1) Ta maszyna służy do poziomowania głowicy i końca taśmy stalowej, ułatwia to cięcie i spawanie.

(2) Silnik poziomujący: 15KW

(3) Średnica rolki dociskowej: Φ210x900mm, materiał rolki: 40Cr,

(4) Średnica rolki poziomującej: Φ160x900mm, materiał rolki: 40Cr,

(5) Szerokość poziomowania: 280-600 mm

(6) Grubość docisku/poziomowania: 2,0-10,0 mm

(7) Prędkość docisku/poziomowania: 0-11M/Min

5. Półautomatyczny nożyce i spawarka





(1) Służy do cięcia i spawania głowicy i końców taśmy stalowej, zapewnia ciągłą produkcję walcowni rur.

(2) Grubość taśmy stalowej: 2,0-10,0 mm

(3) Szerokość taśmy stalowej: 280-600 mm

(4) Wytrzymałość taśmy stalowej:

δs Granica plastyczności ≤345Mpa δb Wytrzymałość na rozciąganie ≤610Mpa

(5) Typ cięcia: hydrauliczny

(6) Typ kompresji: hydrauliczny

(7) Typ spawania: spawanie przez napęd silnikowy

(8) Marka: spawarka shanghai Co2

(9) Hydrauliczne ciśnienie robocze: 10Mpa

(10) Materiał ostrza: H13

6.Horyzontalny akumulator



(1) Ta maszyna znajduje się pomiędzy nożycami spawalniczymi a hostem (walcownią formującą), służy do tego, aby po zużyciu rolki taśmy stalowej, przed przygotowaniem kolejnej rolki taśmy od odwijania, ścinania i spawania doczołowego, aby zapewnić ciągłą produkcję hosta (walcowni formującej) i przechowywać wystarczającą ilość taśmy stalowej.



(2) Marka silnika: WANGPAI



(3) Ta jednostka obejmuje głównie w urządzeniu do dociskania i przenoszenia materiału, montaż akumulatora, jednostka do przenoszenia materiału, jednostka sterowania elektrycznego.



1)Press & urządzenie do przenoszenia materiału



Urządzenie do dociskania i przenoszenia materiału: Obejmuje ono głównie ramę, silnik elektryczny, zespół hamulcowy, obracający się wał napędowy osi redukcji prędkości, rolkę dociskową i przenoszącą, system ciśnienia powietrza rolki prowadzącej, sprawdzoną jednostkę prędkości; może dostarczać taśmę stalową do akumulatora, a średnio będzie przekazywać informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tej jednostki, zatrzyma ona toczenie do silnika elektrycznego i rolki dociskowej i przenoszącej materiał przez hamulec, a także może regulować prędkość przenoszenia silnika elektrycznego i prędkość przenoszenia materiału.



2) Montaż ramy akumulatora



Montaż ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę dociskową. Może być używany do przechowywania materiału taśmy stalowej z jednostki dociskowej i przenoszącej i może być pobierany ze środkowej rolki wysyłającej materiał.



3)Urządzenie do wysyłania materiału



Urządzenie do wysyłania materiału: obejmuje ramę, rolki prowadzące, rolkę prowadzącą na górze lub na dole. Może przenosić taśmę stalową do systemu kształtowania i wysyłać informacje o prędkości przenoszenia materiału do urządzenia sterowania elektrycznego.







(4)Specyfikacja:

1) Średnica: 12000 mm

2) Grubość cewki stalowej: 2,0-10,0 mm; szerokość: 280-600 mm

3) Prędkość przenoszenia materiału: Vmax = 100-120 m/min

4) Moc silnika podającego: DC 90kw Z4-200-31 (producent: WANGPAI)

5) Moc silnika korpusu akumulatora: AC 11KWX16

6) Długość przechowywania: 500-1000M

• Formowanie i walcownia

1)Zgrubne formowanie (Break-down, Cluster) :



Rolka płaska podająca, Podawanie, Podawanie, Pięć rolek pasywnego poziomowania, Horyzontalny, Horyzontalny, Pionowy, Horyzontalny, Pionowy, Horyzontalny, Pionowy, Pionowy, Pionowy



2)Udoskonalone formowanie (Fin-pass)



Horyzontalny, Pionowy, Horyzontalny, Pionowy, Horyzontalny, Pionowy



3) Stół spawalniczy



Rolka prowadząca, Cztery rolki ściskające, Mechaniczne skrobanie, Rolka polerująca.



4 Chłodzący stół wodny



5) Maszyna do kalibracji



Pionowy, Sześć uniwersalnych stojaków, MR , Two zestaw głowicy indyka





8. Piła frezująca



1.1 Materiał rury: Q235, Q355



1.2 Okrągły: 89-190 mm, Grubość: 2,0-10 mm

Kwadrat: 89-190 mm, Grubość: 2,0-10 mm



1.3 Maks. prędkość liniowa: 50 m/min (Długość cięcia wynosi 9 m, średnica zewnętrzna rury wynosi F70 mm, a grubość ścianki wynosi 3,0 mm.)



1.4 Kierunek produkcji linii rur:

1.5 Wysokość linii:

Wysokość od podłogi do dna rury: mm

Wysokość od powierzchni części kalibracyjnej, która ma zainstalować urządzenie do pomiaru prędkości, do dna rury:

Rozmiar miejsca, w którym zostanie zainstalowany wałek do pomiaru prędkości:

1.6 Długość cięcia rury: 6000～15000 mm



1.7 Precyzja cięcia: ±2 mm (Wymaganie dotyczące niestabilności prędkości liniowej dla walcowni ≤2%)



1.8 Ilość zadziorów: Maks.: 0,2 mm



2.1 Zastosuj silniki serwo.







10.600kw High frequency welder:(sanzheng)

Lista dostaw

Spawarka HF 600kW półprzewodnikowa (1 jednostka)	Rozdzielnica szafy prostowniczej	1
	Szafa wyjściowa falownika	1
	Konsola (z PLC)	1
	Łączenie światłowodowe	1
	Stół pozycjonujący 3-D	1
	Klimatyzator	1
	Chłodnica wodno-wodna	1
Napęd DC	TSK-500/440-LS	3
