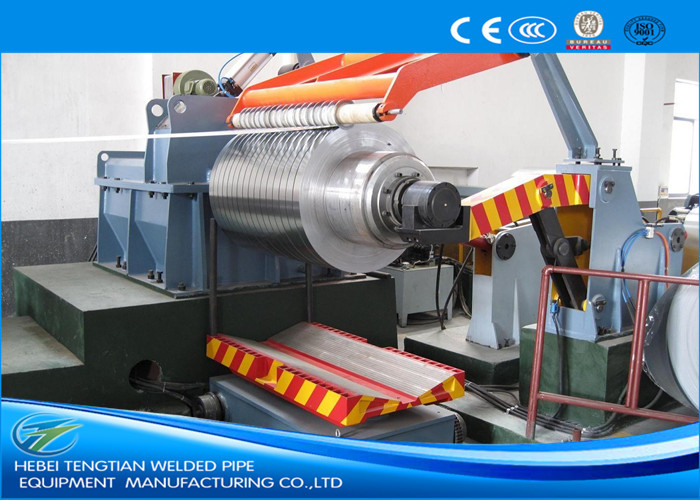

Maszyna do cięcia blachy CRC 25 Stripy Centerline Control Certyfikacja ISO

ZJ- (0,4 ~ 4) × 1600mm pełna automatyczna wysokojakościowa wysokowartościowa stalowa wózek HRC CRC

Wprowadzenie:
Ponieważ grubość listew cewkowych jest proporcjonalna do pojemności linii cięcia blachy, większa grubość cewek głównych wymaga większych modeli cięć cewek. Ogólnie możemy klasyfikować linie cięć w trzech grupach według różnicy grubości, to znaczy cienkiej linii cięcia, średniej grubej cięcia cewki i grubej cewki zwoju cewki.

Ta cienka linia cięcia wzdłużnego, nazywana również cienką blachą stalową, jest rodzajem linii produkcyjnej, w celu rozbicia cewek głównych na mniejsze cewki o określonej szerokości. Linia cięcia blach cienkich składa się z wózka ładującego cewki, odwijania pojedynczego trzpienia, karmienia wężownicy i łopatkowania, podawania z podwójnym wałkiem rolki, niwelacji trójwukowej, wycinania końcowego, wyrównywania pasków, cięcia tarczy, , akumulator otworów, separator wstępny, napinanie, odsysanie, cewka w dół, regulacja hydrauliczna i sterowanie elektryczne.
Linia cięcia cienkiego blachy jest odpowiednia do grubości taśmy (0.2 ~ 1) mm, (0.3-2) mm, (0.3-3) mm i (0.4-4) mm; podczas gdy szerokość taśmy jest zmienna: 600mm. 1000mm, 1250mm, 1600mm, 1800mm itd.

Zalety i cechy naszego cięcia cewki:
1. Każda linia produkcyjna (cienka linia cięcia) jest zaprojektowana i wykonana ściśle według wymagań klienta. Nie tylko to, nasi inżynierowie uważnie zastanawiają się nad butami klienta, upewniając się, że cała metalowa cewka jest ścisła, gładka, solidna i łatwa w obsłudze.
2. Cewki cienkie różnią się wagą cewki, gdy maksymalna masa cewki jest niewielka, zwykle przyjmuje się pojedynczą nitek (wspornik) uncoilera dla cewki z cewką metalową; gdy maksymalna waga cewki wynosi do 25 ton, prawidłowe jest użycie podwójnego trzpienia obrotowego do cięcia cewki.
3. Klient ma zazwyczaj wąskie paski z dużą precyzją cięcia. Zwracamy dużą uwagę na centralną kontrolę, precyzyjne sterowanie cięciami, powtórne sterowanie precyzją, itd., Aby upewnić się, że cięcia są precyzyjne przy cienkiej grubości.
4. Jeśli chodzi o stal nierdzewną, stal ocynkowaną, cewki ze stali kolorowej, podejmujemy delikatne czynniki, takie jak wałki gumowe, gładkie płyty transmisyjne, aby chronić powierzchnię bez uszkodzenia powierzchni.
5. Mamy wyraźną przewagę w projektowaniu i produkcji układu hydraulicznego dla tej cienkiej linii cięcia.
6. Zawsze wybieramy dobrych dostawców części hydrauliczne, silniki, reduktory prędkości, części elektryczne. Również chcemy zakupić te części zgodnie z wymaganiami klienta dla specjalnych cewek z cewki metalowej.
7. Ściśle kontrolujemy każdy związek procesu produkcyjnego, od zakupu materiału, do spawania, obróbki, hartowania i mielenia, do montażu, malowania. Dlatego też możemy zapewnić dobrą jakość cewki z cewki metalowej.
8. Możemy dostarczyć taką samą jakość cięcia cewki w niższych cenach, ponieważ jesteśmy dobrzy w zarządzaniu kosztami produkcji.
9. Silnik prądu przemiennego lub silnik prądu stałego, klient może swobodnie wybierać. Zwykle przyjmujemy silnik prądu stałego i sterownik Eurotherm 590 DC ze względu na zalety stabilnego biegu i duży moment obrotowy.
10. Działanie bezpieczeństwa zapewnia wyraźne oznakowanie na cienkich liniach cięcia, urządzenia zabezpieczające, takie jak zatrzymanie awaryjne itp.

Proces pracy:
Obciążenie cewki - podwójne trzpienie obrotowe - karmienie wężownicy, prasy i łyżki - karmienie ślimaka dwuślimakowego, poziomowanie pięciu rolek - cięcie końców - akumulator otworów (1) - wyrównanie paska - cięcie blachy - Akumulator otworów (2) - Rozdzielacz wstępny / napinacz / wałek pomiarowy długości - Recoiling / Coils press & separator - Coils-discharging - Hydrauliczne sterowanie - Elektryczne sterowanie

Główny parametr techniczny

Materiał kręgów: HRC, CRC, GI, PPGI, ST37, ST52 .....
Grubość taśmy: (0.4-4) mm
Max. Szerokość taśmy: 1600mm
Coil ID: ≥ 508mm
Coil OD: Φ2000mm
Max. Ciężar coil: 30000Kgs
Silnik ścinający: silnik prądu stałego o mocy 90 kW
Wałek ślizgowy: Ф220 x 1650mm
Noże tnące na wałku ślizgowym: ID220mm x OD330mm x 10mm, 6CrW2Si.
Tarcza oddzielająca: ID85 x OD210mm x 6mm, 65Mn
Naprężenie zapewnione przez taśmę przechodzącą przez wełnę cierną owinięto wokół drewnianych płyt.
Blok kominowy: Ф508 x 1700mm
Silnik spalinowy: Silnik 110KW DC
Sterowanie elektryczne: szafa sterownicza Eurotherm 590 DC plus pulpity sterownicze.
Prędkość cięcia: maks. 100 m / min, regulowana.

Specyfikacja maszyny cięcia cewki:

Maszyna do cięcia linii jest zazwyczaj dostosowywana do wymagań klienta, dopóki podasz nam parametry i wymagania, a następnie zaprojektowaliśmy dla Państwa odpowiedni sprzęt maszynowy.
