Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | ERW Węglowy młyn spawany | Kolor: | Biały |
---|---|---|---|
Długość rury: | 4-8m | Dokładność na długość: | 0-6 mm |
Materiał: | Stal niskoemisyjna | Średnica: | 15-60 mm |
Użycie: | budownictwo stalowe | Słowo kluczowe: | Młyn do rur spawanych ERW |
Podkreślić: | Urządzenia do produkcji rur ERW,Urządzenia do produkcji rur 15-60 mm,Urządzenia do produkcji rur węglowych ERW |
ERW Walcownia rur ze stali węglowej
GłówneWyposażenie i główne dane:
4.1 Rozwijak
Średnica wewnętrzna kręgu, mm | 480~600 |
Średnica zewnętrzna kręgu, mm | Maks. 1800 |
Szerokość taśmy, mm | 45~150 |
Masa kręgu, maks., tony | 2 |
Struktura | Podwójny |
Rozprężanie bębna | Pneumatyczne |
Obrotowy | Ręczne |
4.2 Spawarka nożycowa półautomatyczna
Szerokość cięcia, mm | 45~150 |
Grubość taśmy, mm | 0.6~3.25 |
Prędkość spawania, m/min | 0.59~0.9 |
Ruch palnika | Silnik serwo DC |
Dociskanie taśmy podczas spawania | Ręczne |
Cięcie taśmy | Pneumatyczne |
Spawanie taśmy | Spawarka CO2 w osłonie CO2 |
Regulacja góra i dół | Ręczne |
4.3 Zespół rolek dociskowych
Prędkość podawania, maks., m/min | 300 |
Góra i dół rolki dociskowej | Pneumatyczne |
Materiał rolki dociskowej | GCr15 |
Zespół rolek prowadzących wysokości | 1 |
Zespół rolek prowadzących wejściowych | 1 |
Silnik, kW | 11 |
4.4 Akumulator klatkowy
Wymiary, m | 8×3.5 |

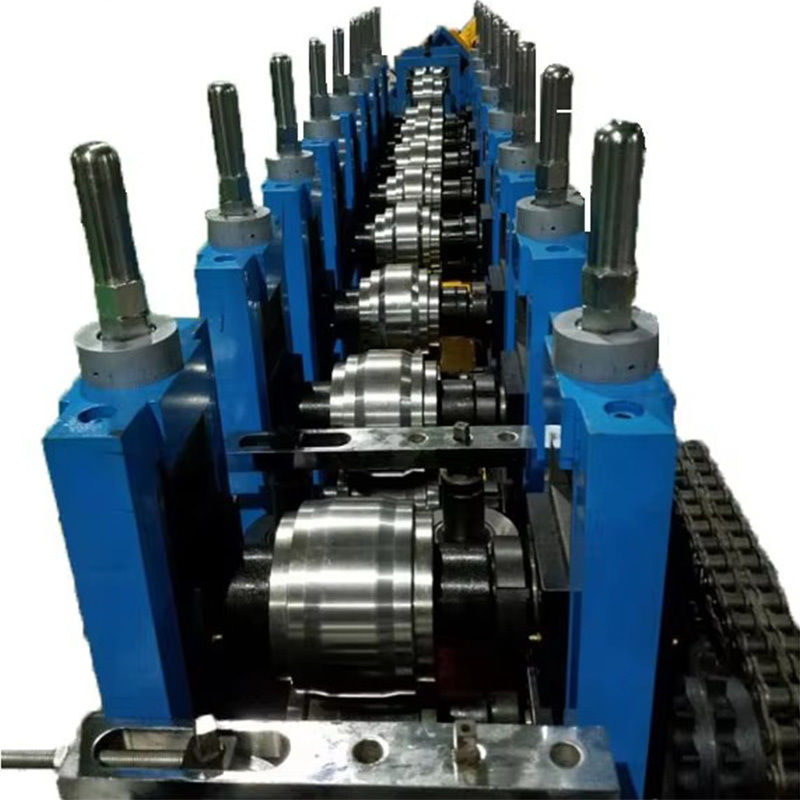

4.5 Formowanie i kalibracja
Materiał |
Stal niskowęglowa i niskostopowa σb≤500Mpa σs≤300Mpa |
Średnica rury, mm | 16~50 |
Grubość taśmy, mm |
0.6~3.25 (dla rur okrągłych) 0.6~2.5 (dla rur kwadratowych i prostokątnych) |
Szerokość taśmy, mm | 45~145 |
Moc silnika głównego, kW | 2×55 |
Moc HF, kW | 200KW |
Tryb formowania | Formowanie rolkowe |
Stojak | Styl portalowy |
Prędkość formowania, m/min | Maks. 80 |
Prowadnica wejściowa | 1 |
Liczba stanowisk formujących |
- poziome 6 - pionowe 6 |
Liczba stanowisk kalibracyjnych |
- poziome 6 - pionowe 6 |
Stanowisko rolki prowadzącej szew | 1 |
Stanowisko rolki dociskowej | 1 |
Skrobak do spoiny | 2 |
Strefa chłodzenia | 1 |
Średnica wału rolki napędowej, mm | 40Cr, Φ55 |
Średnica wału rolki bocznej, mm | 40Cr, Φ35 |
Głowica Turksa | Styl 4-rolkowy. 2 |
Skrzynia redukcyjna | Skrzynia przekładni stożkowej |
System napędowy | BS Euro herm |
4.6 Piła latająca
Średnica zewnętrzna rury, maks., mm | 50 |
Grubość ścianki, maks., mm | 3.5 |
Cięcie na długość, m | 4~8 |
Moc silnika tnącego, kW | AC 15 |
Moc silnika przesuwu, kW | DC 15 |
Dokładność cięcia, mm | 0~6 |
Sterowanie | Komputer |
4.7 Przenośnik
Silnik, kW | 3 |
