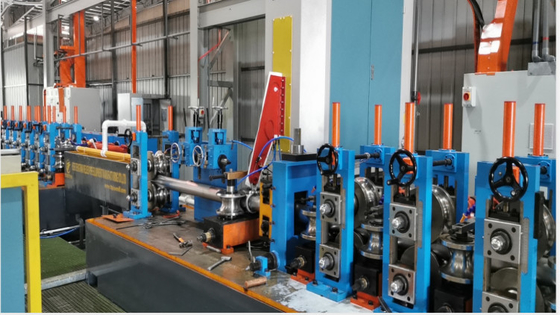

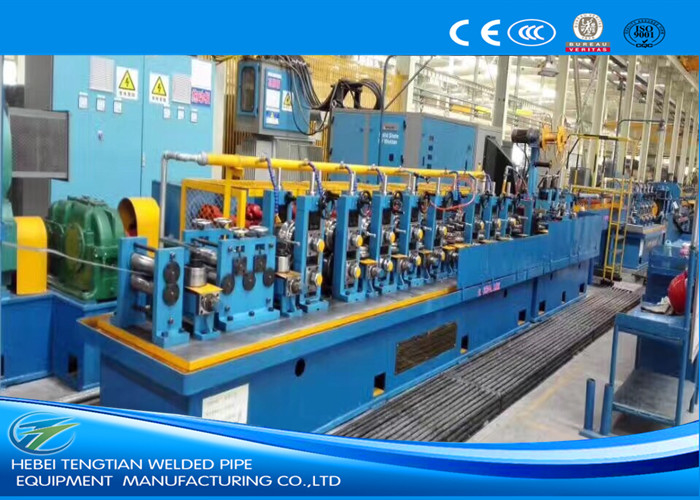

Linia produkcyjna ERW32 do rur stalowych o wysokiej precyzji
Młynek jest używany do produkcji rurek okrągłych Φ12mm-Φ32mm o grubości 0,5mm-2,0mm z walcowanej na zimno i gorąco walcowanej taśmy spiralnej za pomocą nieizolowanego rurowego wykrojnika, a następnie spawania do rurki, ogrzewania krawędzi za pomocą stałych spawarkę o wysokiej częstotliwości, zgrzewanie wzdłużne w zwojach maszyny do spawania rur, chłodzenie, dalsze kształtowanie lub kształtowanie i ciągłe cięcie bez końca rurki w mierzonych długościach.
Zalety produktu:
- Wysoka precyzja
między poziomymi skokami 0,01, między ramą a luzem ślizgowym ≤0,02, pionowym stopniem ramy ≤ 0,05, przy czym każdy stopień równoległości ramki ≤0,1, średnica rury stalowej i błąd okrągłości 0,0,0 - Użyj japońskiej technologii, aby wymusić wymagania klientów zagranicznych, którzy potrzebują wysokiej dokładności
- Zgodne z harmonogramem wykorzystanie przekładni ślimakowej i regulacji ślimaka, precyzja regulacji jest wysoka, dokładnie podawana energia
- Blizną zgarniającą można wyregulować 3D, zgarniacz może wzdłuż kręgu stalowego ± 20 ° obrotu.
- Okrągły kwadrat jest kwadratową turecką łopatką, może zmniejszyć masę pleśni, tworząc stabilny, jednolity kąt R.
- Wzniesienie wału zwiększa blokadę nylonową, zmniejsza wpływ na wał i łożysko.
Proces produkcji
Przewiń w górę → Uncoil → Spłaszczenie → Spawanie końcowe ścinaniem i zgarnianiem → Akumulator → Formowanie → Sprzątanie indukcyjne wysokiej częstotliwości → Usuwanie zewnetrznej zadziorów → Chłodzenie → Rozmiary → Cięcie → Sprawdzanie i gromadzenie → Dostęp do magazynu
Dane techniczne:
1. Surowiec: HRC, CRC, ocynkowana cewka
2. Zakres produkcji :
Rura okrągła: 12 - 32 mm; Grubość: 0,5-2,0 mm
Rura kwadratowa: 10 * 10 - 25 * 25 mm; Grubość: 0,5-1,5 mm
3. Spawarka HF: GGP150Kw Spawarka wysokiej częstotliwości w stanie stałym
4. Serie Line: Maks. 120 m / min
5. Długość rury: 4-12m
6. Dokładność cięcia: ± 3mm
7. Moc zainstalowana elektrycznie: odpowiednia . 300KW
8. Rozmiar całej linii: około 50x5m
Linia spawanych rur o wysokiej częstotliwości przeznaczona jest do produkcji średnicy rury okrągłej wynoszącej 8,0 - 32,0 mm i grubości ścianek 0,4-1,6 mm. Ta linia wykorzystuje walcowanie do obróbki taśmy stalowej na różne kształty. Dzięki ogrzewaniu indukcyjnemu o wysokiej częstotliwości ta linia może wytwarzać materiały przekroju o różnych średnicach i rozmiarach poprzez ściskanie szwu zgrzewczego w zamknięty kształt. Zastosowanie zaawansowanej technologii apertury, automatycznego sterownika PLC i brytyjskiej jednostki Eurazji Cyfrowa regulacja prędkości zapewnia, że linia produkcyjna działa niezawodnie, a obsługa i konserwacja są łatwe.
Coil loading-Odladzanie-Strip łączenie-akumulator-Uformowanie, -HF Spawanie-Bead Remover-Chłodzenie-Kształtowanie i prostowanie-Wałek pomiarowy-Piła lotnicza cięcia-podwójne wysypiska Uruchomienie przenośnika
