Wyrób złowiony na zamówienie dla rur z stali węglowej grubość 4-10 mm
Główne specyfikacje
- Prędkość produktu:Maksymalnie 50 m/min
- Zakres średnicy rury:21 - 63 mm
- Kompatybilność materiału:Stal węglowa, stal nierdzewna, stali niskiego stopnia
- System cięcia:Cięcie piły tarciowej
- Szybkość obrotu robaka:Maks. 80 m/min
- Zakres grubości rury:40,0-10,0 mm
Przegląd produktu

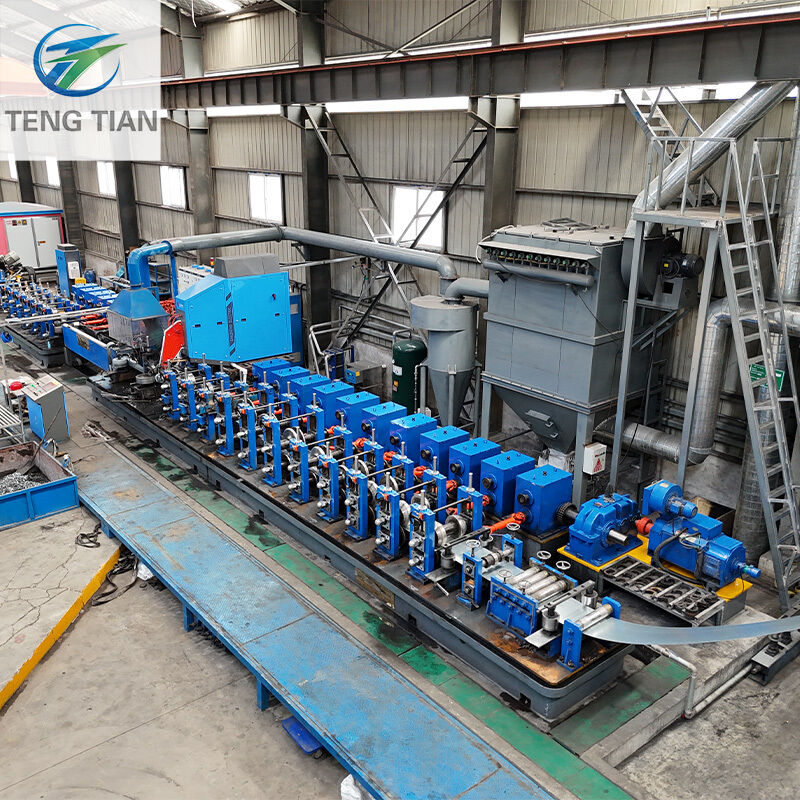

Wysokiej częstotliwości ERW rurociąg do produkcji rur wodociągowych ze stali węglowej, wyposażony w zaawansowaną technologię przysłony, automatyczny system sterowania PLC,i cyfrowa jednostka regulacji prędkości dla niezawodnej pracy i łatwej konserwacji.
Opis linii produkcji
Specjalistyczne urządzenia te produkują wysokiej częstotliwości walcowane rury węglowe z precyzyjną inżynierią.z odwiertnika do piły cięcia o stałej długości, z regulowaną prędkością walcowania w zależności od wymiarów rur.
Przepływ procesu produkcji
- Surowiec (rulowanie stalowe w paskach)
- Karmienie materiałem
- Obcinanie końcówek i spawanie na tyłach (spawanie ręczne)
- Klatka do przechowywania
- Podawanie i formowanie materiału
- Spawanie wysokiej częstotliwości
- Usunięcie zewnętrznego brudu
- Woda chłodząca
- Przygotowanie i wyprostowanie średnicy
- Odcięte piłą latającą
- Rozładunek materiału (ręczne ustawianie i wiązanie)
- Inspekcja
- Przechowywanie
Parametry techniczne
| Opis |
WB12 |
WB25 |
WB32 |
WB50 |
| Średnica spawanych rur |
Φ7-25 mm |
Φ8-32 mm |
Φ13-50 mm |
Φ20-60 mm |
| Grubość ścian spawanych rur |
00,3-1,0 mm |
00,4-1,5 mm |
0.6-1.8 mm |
00,8-2,7 mm |
| Prędkość spawania rur |
90M/min |
90M/min |
90M/min |
70M/min |
| Moc silnika głównego |
22 kW |
37 kW |
55 kW |
75 kW |
| Moc spawarki wysokiej częstotliwości |
60 kW |
60 kW |
100 kW |
100 kW |
Modele młynowe ERW
| Model |
Zakres średnicy |
Gęstość rur |
Prędkość linii (m/min) |
| HG20 |
8-25,4MM |
00,3-1,2 mm |
120 |
| HG32 |
10-32MM |
10,4-1,5 mm |
120 |
| HG50 |
16-76MM |
00,7-2,5 mm |
30-120 |
| HG76 |
25-76MM |
1-4MM |
30-100 |
| HG89 |
32-89MM |
1-4,5MM |
30-80 |
| HG114 |
45-114MM |
10,5-5,0MM |
30-60 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
| HG219 |
114-219MM |
4-8 mm |
20-40 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
| HG325 |
165-325MM |
4-10MM |
10-30 |
| HG426 |
165-426MM |
4-12,7 mm |
8-25 |
| HG508 |
219-508MM |
4-16 mm |
8-20 |
Nasze kompleksowe usługi
- Instalacja i szkolenie:Wsparcie inżynierów na miejscu w zakresie instalacji i szkolenia operatorów
- Poziom gwarancji:Jednoletnia gwarancja jakości z wsparciem do końca życia
- Usługi przedsprzedażowe:Projektowanie warsztatów i planowanie produkcji
- Wsparcie po sprzedaży:Instalacja, szkolenie i pomoc inżynierów wykwalifikowanych
- Rozszerzone wsparcie techniczne:Możliwość zatrudnienia inżynierów (od kilku miesięcy do 1 roku) w celu optymalizacji produkcji i zmniejszenia ilości odpadów
- Projektowanie:Kompletne planowanie projektu w zakresie produkcji rur ze stali nierdzewnej i stali węglowej
- Logistyka:Całkowita odpowiedzialność za załadunek i wysyłkę
1Wyślemy inżyniera do instalacji i szkolenia pracowników w prawidłowym obsłudze tej maszyny.
2Zespół gwarancyjny
W okresie gwarancji jakości, z wyjątkiem awarii spowodowanej błędem ludzkim, części naprawcze będą dostarczane za darmo.Po upływie okresu gwarancji jakości, pobierają jedynie koszty części zamiennych.
3Zapewniamy usługi przedsprzedaży i poprzedaży.
usługi przedsprzedażowe: projektowanie warsztatów i projektowanie produkcji
Usługa posprzedażna: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4Inżynier pomoże Ci poprawić wydajność, zmniejszyć odpady i obniżyć koszty.
5Zapewniamy usługi pre-sell-Design dla całego projektu produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6Będziemy odpowiedzialni za załadunek i wysyłkę.
Q1: Czy jesteś producentem lub firmą handlową?
A1: jesteśmy producentem, ponad 20 lat doświadczenia.
P2: Jaki jest maksymalny rozmiar rury, którą produkujesz?
A2: Maksymalnie φ630 mm
P3: Czy mogę odwiedzić linię maszyn klienta?
A3: Tak, ale najpierw muszę uzyskać zgodę klienta.
Q4: Jakie są zalety maszyny?
A4:Zasługa pełnoautomatyczna, prostokąta do tworzenia, rolki do podziału.
P5:Jak mogę uzyskać cytat?
A5: Proszę wysłać nam swoje wymagania dotyczące rozmiaru i grubości rur.
