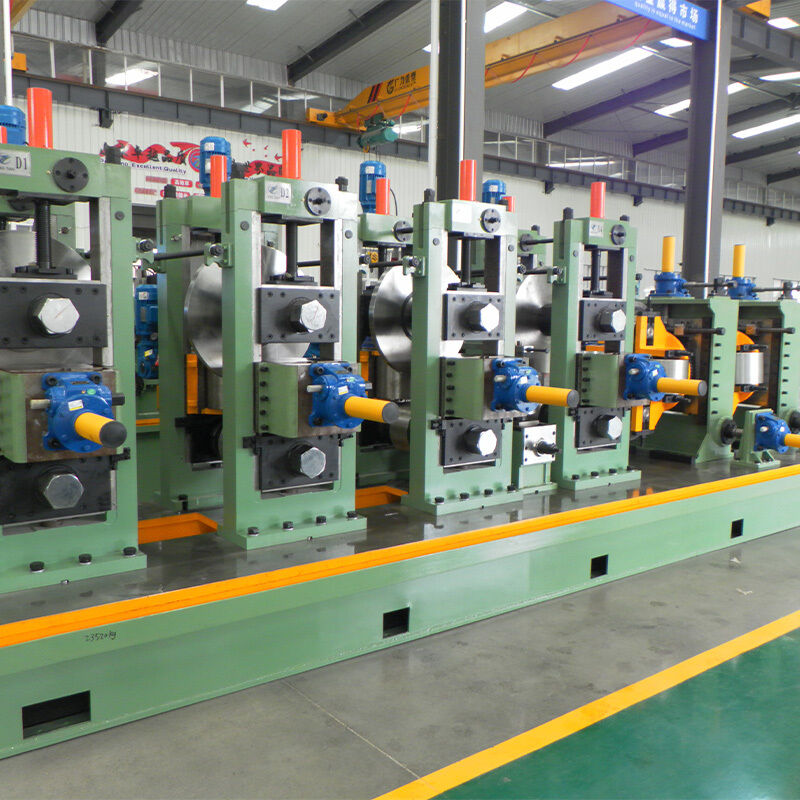

Młyn do rur kwadratowych zgrzewanych o wysokiej częstotliwości 30 m/min

Wyrób zwalany o wysokiej częstotliwości 30 m/min

Wysoko częstotliwości spawane 150kw Square Tube Mill 30m/Min jest zaprojektowany do produkcji spawanych rur okrągłych rur 25mm-50mm, grubość 0,4-1,5mm, kwadratowe rury: 20*20mm-40*40mm 0,4-1,5mm.i deformowanych rur o odpowiedniej wielkościPrzyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.

Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszenie kosztów rolki w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG50 przyjmuje styl konstrukcji z podwójnym promieniem otworu..

• Główne parametry i specyfikacje:
• Materiał Specyfikacje:

(1) Zgodne z normą YB189-64

(2)Materiał: Niski węglowodanowa stal i niska stopowa stal budowlana

(3)Właściwości mechaniczne: σ_b≤ 520Mpa,σ_s≤365MPa

(4) Szerokość paska: 100-160 mm

(5) Grubość paska:00,4-1,5 mm

(6) Wewnętrzna średnica cewki:φ480 φ520 mm

Średnica zewnętrzna cewki:φ1000 φ1800 mm

Masę cewki: ≤ 1,5 t

(二) Specyfikacja rur spawanych:

• Rurociąg okrągły:25mm-50mm 0,4-1,5mm
• Rury kwadratowe: 20*210mm-40*40mm 0,4-1,5mm

(2) Stała długość cięcia: 4-12 m

(3) Dokładność cięcia rur: 0-3 mm

• Prędkość formowania: 30-100 m/min

• Proces dla linii produkcyjnej

Ładowanie cewki → Rozwijanie →Rozcięcie i spawanie →Horizontal Spiral Accumulator →Formowanie, spawanie HF, Deburring, chłodzenie, rozmiarowanie, prostowanie →STD Piła do cięcia na zimno →Przesyłanie →Pakowanie →Miejsce składowania

Krótkie wprowadzenie do walcowni ERW wysokiej precyzji

Linia produkcyjna HG z wysoką precyzją zwojowanych rur z prostym szwem jest wykorzystywana do produkcji zwojowanych rur stalowych o średnicy 7 mm-508 mm i grubości ściany 0,4 mm-20 mm.Może również produkować specjalnie ukształtowane rurki, takie jak rury kwadratowe, prostokątne, eliptyczne itp. w zakresie obróbki rur okrągłych.Ta jednostka przyjmuje najbardziej zaawansowany system formowania FFX i FF na świecie, i wybiera niemieckie oprogramowanie do projektowania walcowania COPRA jako środek i ostateczną weryfikację walcowania przewodnika projektowego.łatwo zmieniać specyfikacje, zaawansowana technologia, niezawodny sprzęt i doskonały proces produkcji.
