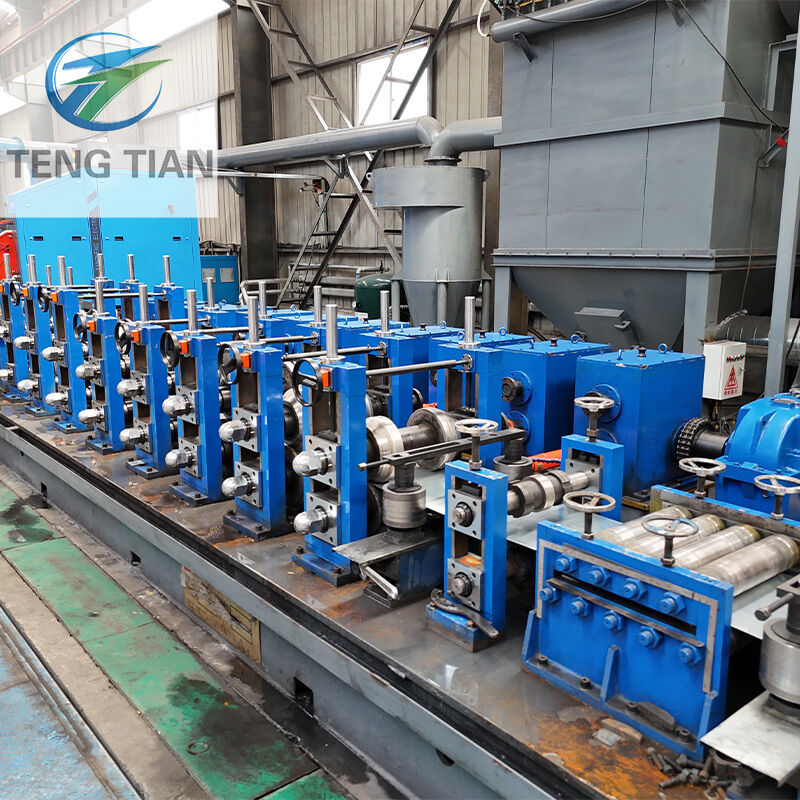

Młyn do rur spawanych wysokiej częstotliwości do stali węglowej 114-273 mm
Atrybuty produktu
| Metoda formowania |
Technologia formowania FFX i formowanie bezpośrednie |
| Prędkość biegu |
Maks. 40 m/min |
| Kształt rury |
Okrągłe, kwadratowe i prostokątne |
| Średnica rury |
114 - 273 mm |
| Maks. Grubość rury okrągłej |
2,0 - 10,0 mm |
| Typ spawania |
Spawanie wysokiej częstotliwości |
| Piła tnąca |
Piła frezująca |
Opis produktu
TheERW273, wysoce precyzyjny, w pełni automatyczny młyn rurowy ERWprzeznaczona jest do produkcji rur stalowych ze szwem o średnicach od Φ114mm do Φ273mm i grubościach ścianek od 2,0mm do 10,0mm, w tym rur kwadratowych o wymiarach od 60×60mm do 200×200mm.
Proces walcowania rur ERW
- Rozwija i spłaszcza zwoje stali w paski
- Formuje paski w okrągły kształt rury za pomocą precyzyjnych rolek
- Spawa rury za pomocą spawarki półprzewodnikowej wysokiej częstotliwości
- Dopasowuje rury do dokładnych wymiarów
- Cięcie na określone długości (6-12 m) z dokładnością ± 3 mm
Kluczowe zalety
- Produkcja o wysokiej precyzji z błędem średnicy i okrągłości ≤0,08
- Wykorzystuje japońską technologię zapewniającą najwyższą dokładność
- System regulacji przekładni ślimakowej zapewniający precyzyjną kontrolę
- Regulowany system zgarniania 3D z możliwością obrotu o ±20°
- Formowanie kwadratowe z łbem tureckim dla stabilnych, jednolitych kątów R
- Nylonowe bloki tłumiące zmniejszają wpływ na wały i łożyska
Proces produkcyjny
- Przewiń w górę
- Odwijać
- Spłaszczenie
- Końcowe ścinanie i zgrzewanie doczołowe
- Akumulator
- Tworzenie się
- Spawanie indukcyjne wysokiej częstotliwości
- Usuwanie zadziorów zewnętrznych
- Chłodzenie
- Rozmiar
- Cięcie
- Sprawdzanie i zbieranie
- Dojazd do Magazyn
Dane techniczne
Surowiec
| Zastosowanie materiału |
Taśmy stalowe walcowane na gorąco lub na zimno, taśmy stalowe ocynkowane |
| Klasa materiału |
Stal niskowęglowa, stal niskostopowa: δs≤345Mpa |
| Identyfikator pasków stalowych |
Φ508-Φ610 mm |
| OD taśm stalowych |
Φ800-Φ2000mm |
| Waga zwijarki |
Maks. 3000 kg |
Zakres produkcji
| Typ rury |
Zakres rozmiarów |
Grubość |
| Okrągła rura |
114 - 273 mm |
2,0-10,0 mm |
| Kwadratowa rura |
60×60 - 200×200mm |
2,0-10,0 mm |
| Prostokątna rura |
50×70 - 100×300mm |
2,0-10,0 mm |
Dodatkowe specyfikacje
- Spawarka HF: Spawarka półprzewodnikowa wysokiej częstotliwości GGP800Kw
- Prędkość linii: maks. 40 m/min
- Długość rury: 6-12m
- Dokładność cięcia: ± 3 mm
- Elektryczna moc zainstalowana: ok. 1000KW
- Rozmiar całej linii: około 100 × 12 m
Jako producent posiadający certyfikaty CE i ISO9001:2008, nasze wysokiej jakości maszyny do produkcji rur są eksportowane do ponad 30 krajów, w tym Turcji, Egiptu, Maroka, Kazachstanu, Meksyku i Wietnamu.
1.) Wyślemy inżyniera w celu instalacji i przeszkolenia pracowników w zakresie prawidłowej obsługi tej maszyny.
2.) Zespół gwarancyjny
Roczna gwarancja jakości, naprawa z gwarancją dożywotnią. W okresie gwarancji jakości, z wyjątkiem awarii spowodowanych błędem ludzkim, części naprawcze będą dostarczane bezpłatnie. Po okresie gwarancji jakości naliczaj jedynie koszty części zamiennych.
3.) Zapewniamy usługi przedsprzedażne i posprzedażne.
usługa przedsprzedażna: projekt warsztatu i projekt produkcji
Obsługa posprzedażna: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4.) Możemy również wysłać inżyniera pracującego dla Ciebie na kilka miesięcy lub 1 rok. Inżynier pomoże Ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
5.) Dostarczamy usługę przedsprzedażną - projekt całego projektu dotyczącego produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6.) Będziemy odpowiedzialni za załadunek i wysyłkę
P1: Czy jesteś producentem lub firmą handlową?
A1: jesteśmy producentem, ponad 20 lat doświadczenia.
P2: Jaki jest maksymalny rozmiar rury, którą w ogóle produkujesz?
A2: Maks. φ630 mm
P3: Czy mogę odwiedzić linię maszyn Twojego klienta?
Odpowiedź 3: Tak, ale najpierw muszę uzyskać zgodę mojego klienta.
P4: jakie są zalety Twojej maszyny?
A4: Zawiera w pełni automatyczny kwadrat do bezpośredniego formowania, rolki dzielone. System szybkiej zmiany
P5: Jak mogę uzyskać wycenę?
A5: Prosimy o przesłanie nam wymagań dotyczących rozmiaru i grubości rury.
