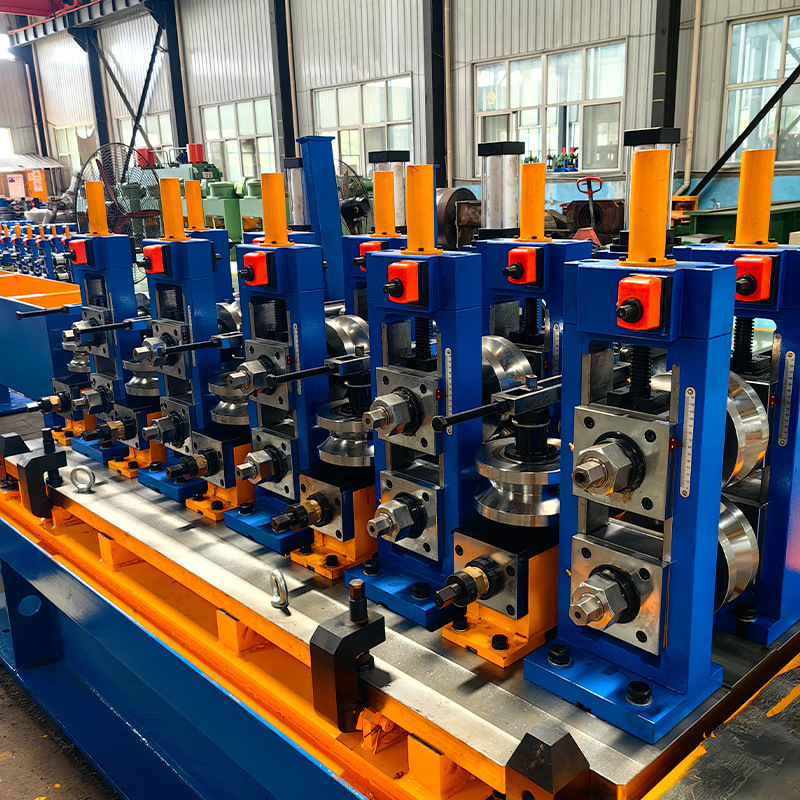

Młyn do rur stalowych ERW o wysokiej częstotliwości

Linia produkcyjna HG 165.2x9(7") wysokiej precyzji wysokiej częstotliwości spawanych rur jest przeznaczona do produkcji rur konstrukcyjnych o następujących możliwościach:

• Okrągła średnica rury: 76,3-165,2 mm z grubością 2,0-9,0 mm
• Rozmiar rury kwadratowej: 75x75-150x150mm o grubości 2,0-9,0mm
• Rozmiar rury prostokątnej: 100x50-200x100 mm o grubości 2,0-9,0 mm

Linia produkcyjna ta wykorzystuje zaawansowaną technologię z sterowaniem komputerowym, zapewniając wygodną obsługę i konserwację przy jednoczesnym osiąganiu międzynarodowych standardów.

• Materiał: taśma stalowa walcowana na gorąco lub walcowana na zimno (SRT355, SGT355, STK490, SGH490, POSMAC)
• Gęstość: 2,0 - 9,0 mm
• Szerokość: 230-600 mm
• Średnica wewnętrzna cewki: Φ508 mm
• Średnica zewnętrzna cewki: Φ1200-Φ2000 mm (ostatnie potwierdzenie przez nabywcę)
• Maksymalna masa cewki: 10 ton
• Prędkość młyna: maks. 60 m/min
• Warunki krawędzi paska: Slitter
• Kierunek linii: od prawej do lewej

Cały proces produkcji obejmuje:

• Rozwijanie → Głowa prostota → Ścieranie i spawarka → Akumulator → Formowanie
• Spawarka HF → cięcia wierzchołka → chłodzenie → rozmiarowanie → głowa indyka
• Piła → Stół wyczerpujący → Maszyna wyprostowująca (opcjonalnie) → Do końca urządzenia → Opakowanie → Przechowywanie

• Średnica zewnętrzna cewki: Φ1200-2000 mm
• Szerokość paska: 230-600 mm
• Maksymalna masa taśmy: 10 ton
• Prędkość: 5 m/min
• Typ podnośnika: hydrauliczny

• Rodzaj rozszerzenia: rozszerzenie hydrauliczne
• Silnik napędowy: 4 kW, 380 V
• Prędkość obrotu mandry: Nmin=1r/min
• Właściwości hamulca dyskowego chłodzącego wodą typu regulowanego napięcia

• Silnik wyrównawczy: 15 kW
• Średnica rolki szczypcowej: Φ210x900 mm (materiał: 40Cr)
• Średnica rolki wyrównawczej: Φ160x900 mm (materiał: 40Cr)
• Szerokość wyrównania: 230-600 mm
• Prędkość szczotkowania/wyraźnienia: 0-11M/min

• Wykorzystanie urządzeń do obróbki węzłów
• System szybkiej zmiany złącza U do zmiany rolki
• Siła napędowa silnika: 160 kW
• Wyroby z tworzyw sztucznych, z wyłączeniem tworzyw sztucznych
• Zewnętrzna nożyczka do krążków z dwoma głowicami (regulacja hydrauliczna)

• Maksymalna prędkość linii: 60 m/min
• Długość cięcia rury: 4000-15000 mm
• Dokładność cięcia: ±2 mm
• Ilość burrów: maks. 0,2 mm
• Silnik serwo napędzany silnikiem główną o mocy 37 kW
• Cechy 3 grupy zacisków hydraulicznych z wejściem w kształcie stożka

• Całkowita długość: ~ 25 metrów z odległością 600 mm
• Silnik AC z regulacją prędkości obrotowej przez falownik
• Automatyczne sortowanie dobrych i wadliwych rur
• System dmuchania powietrza do czyszczenia zewnętrznego

• Średnica rury: Φ76,3-Φ165,2 mm
• Prędkość korekcji: 20-60 m/min
• Moc silnika: 55kw × 2 zestawy
• Zakres podnoszenia górnych walców: 250 mm
• Funkcje regulowanie worm gearbox dla precyzyjnego sterowania
