Silnik do walcowania rur HG 203x8
Specyfikacja produktu
| Atrybut |
Wartość |
| Grubość cewki |
1.5-8 mm |
| Szerokość cewki |
240-640 mm |
| Średnica wewnętrzna |
φ508?? φ610 mm |
| Średnica zewnętrzna |
φ1200 φ2000 mm |
| Maksymalna prędkość |
60 m/min |
| Gwarancja |
Jeden rok |
| Materiał |
Niski poziom HRC węgla |
Przegląd produktu
Linia produkcyjna HG 165.2x9 wysokiej precyzji, wysokiej częstotliwości spawanych rur jest przeznaczona do produkcji rur konstrukcyjnych, zdolna do produkcji:
- Rury okrągłe: φ76-203 mm o grubości 1,5-8,0 mm
- Rury kwadratowe: 60x60-160x160 mm o grubości 1,5-8,0 mm
Linia produkcyjna ta zawiera innowacyjny projekt z pełnym sterowaniem PC/komputerem, oferuje zaawansowaną technologię, wygodną obsługę i konserwację, spełniając międzynarodowe standardy.
Specyfikacje techniczne
1Warunki surowców
- Płyty stalowe walcowane na gorąco lub na zimno
- Materiał: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Grubość paska: 1,5-8,0 mm
- Szerokość paska: 240-640 mm
- Średnica wewnętrzna cewki: Φ508 mm
- Średnica zewnętrzna cewki: Φ1200-Φ2000 mm (ostatnie potwierdzenie przez nabywcę)
- Maksymalna masa cewki: 10 ton
- Prędkość młyna: maksymalnie 60 m/min
- Warunki krawędzi paska: Slitter
- kierunek linii: od prawej do lewej (ostatnie potwierdzenie przez nabywcę)
2. Zakres wielkości rur
- Rury okrągłe: φ76-φ203mm
- Rurka kwadratowa: 60x60-160x160 mm
- Grubość produktu: 1,5-8,0 mm
- Długość: 4-7M
- Prędkość: maksymalnie 60 m/min
Proces produkcji
Uncoiler → Straight head → Shear and welder → Accumulator → Forming → HF welder → Bead cutter → Cooling → Sizing → Turkey head → Saw → Run out table → Straightening machine (optional) → End facer → Packing → Store
Główne elementy sprzętu
1Pojazd do ładowania.
- Średnica zewnętrzna cewki: Φ1200-2000 mm (ostateczne potwierdzenie przez nabywcę)
- Szerokość paska: 240-640 mm
- Maksymalna masa taśmy: 10 ton
- Prędkość: 5 m/min
- Typ podnośnika: hydrauliczny
- Model butli olejowej: Y-HG1-E200/120x860LF3-L1o
2. Jeden Mandrel Hydraulic Uncoiler
- Struktura: hydrauliczny odwojownik o jednej węzle
- Średnica zewnętrzna cewki: Φ1200-2000 mm
- Średnica wewnętrzna cewki: Φ508 mm
- Szerokość paska: 240-640 mm
- Grubość paska: 1,5-8,0 mm
- Maksymalna masa taśmy: 10,0 tony
- Rodzaj rozszerzenia: rozszerzenie hydrauliczne
- Silnik napędowy: 4 kW, 380 V
- Prędkość obrotu mandry: Nmin=1r/min
3- Maszyna z głową.
Sprzęt ten służy do płynnego wprowadzania taśmy stalowej do wyrównawcy, składającego się z ramienia ciśnienia i kompozycji głowicy łopaty.
4. Maszyna do wyważania szczypów
- Silnik wyrównawczy: 15 kW
- Średnica rolki szczypcowej: Φ210x900 mm (materiał: 40Cr)
- Średnica rolki wyrównawczej: Φ160x900 mm (materiał: 40Cr)
- Szerokość wyrównania: 240-640 mm
- Gęstość szczytu/poziomowania: 1,5-8,0 mm
- Szybkość szczypnięcia/powtarzania: 0-11M/min.
5. Szywacz i spawacz
- Grubość taśmy stalowej: 1,5-8,0 mm
- Szerokość taśmy stalowej: 240-640 mm
- Rodzaj cięcia: hydrauliczny
- Rodzaj sprężarki: hydrauliczna
- Rodzaj spawania: ruch motoryzacyjny
- Marka: spawarka Shanghai CO2
- Ciśnienie robocze hydrauliczne: 10Mpa
- Materiał ostrza: H13
6Akumulator poziomy
- Średnica: 10000 mm
- Grubość cewki stalowej: 1,5-8,0 mm
- Szerokość paska: 240-640 mm
- Prędkość ruchu materiału nośnego: Vmax=100-180 m/min
- Moc silnika zasilającego: DC 90kw Z4-200-31 (producent: WANGPAI)
- Moc silnika układu akumulatora: AC 15KWX16
- Długość przechowywania: 500-1000M

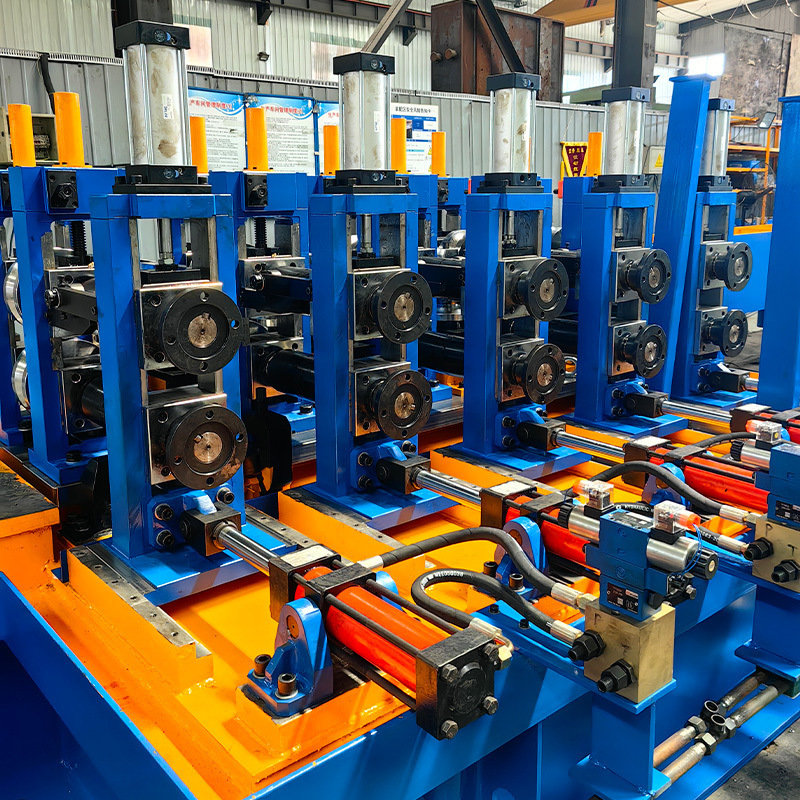

7. Młyn do formowania i rozmiarowania
- Typ konwencjonalny: W
- Rodzaj napędu grupy reduktorów: przekładnia spiralna (karburowanie)
- System szybkiej wymiany złącza w kształcie litery U (osztele zapasowe do wymiany rolki i pudełko B/R 1set)
- Wprowadzenie Systemu bocznego przewodnika i ściskacza
8Piła fresowa
- Materiał rury: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Rury okrągłe: 76-203 mm, grubość: 1,5-8,0 mm
- Rura kwadratowa: 75x75-150x150 mm, grubość: 1,5-8,0 mm
- Maksymalna prędkość linii: 60 m/min
- Długość cięcia rury: 4000-15000 mm
- Dokładność cięcia: ±2 mm
9- Stolik, przenośnik.
- Całkowita długość: Około 25 metrów
- Odległość obrotowa: 600 mm
- Napęd: silnik AC (3EA) z kontrolą łańcucha i prędkości obrotowej przez falownik
- Zawiera inspekcję ślizgu i złej rurki kieszeni
10. Maszyna wyprostowująca (nieobowiązkowa)
- Średnica rury: Φ76-Φ203mm
- Odległość obrotowa rolki korekcyjnej: 650 mm
- Prędkość korekcji: 20-60 m/min
- Moc silnika: 55kw × 2 zestawy
Młyn rurowy ERW Inne modele
| Model |
Zakres średnicy |
Gęstość rur |
Prędkość formowania (m/min) |
Moc silnika (KW) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
| HG50 |
16-50 mm |
00,8-2,5 mm |
30-110 |
110 |
| HG60 |
20-60 mm |
0.8-3MM |
30-100 |
132 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
Q1: Czy jesteś producentem lub firmą handlową?
A1: jesteśmy producentem, ponad 20 lat doświadczenia.
P2: Jaki jest maksymalny rozmiar rury, którą produkujesz?
A2: Maksymalnie φ630 mm
P3: Czy mogę odwiedzić linię maszyn klienta?
A3: Tak, ale najpierw muszę uzyskać zgodę klienta.
Q4: Jakie są zalety maszyny?
A4:Zasługa pełnoautomatyczna, prostokąta do tworzenia, rolki do podziału.
P5:Jak mogę uzyskać cytat?
A5: Proszę wysłać nam swoje wymagania dotyczące rozmiaru i grubości rur.
