76-203 mm średnica 1,5-8 mm grubość wysokiej częstotliwości
Średnica maksymalna 208 mm.
Specyfikacja produktu
| Atrybut |
Wartość |
| Nazwa produktu |
Wysokiej częstotliwości spawany mlin rurowy średnica Max 208mm grubość Max 8mm |
| Wytrzymałość na rozciąganie |
σb≤500 Mpa |
| Zakres grubości |
1.5-8 mm |
| Maksymalna prędkość produkcji |
20 ̊60 m/min |
| Stała długość cięcia |
6-12 m |
| Zakres wielkości rur |
φ76-φ203 mm |
| Gwarancja |
Jeden rok |
| Rodzaj spawania |
Spawanie wysokiej częstotliwości |
Przegląd produktu
Linia produkcyjna HG 165.2x9(7") wysokiej precyzji wysokiej częstotliwości spawanych rur jest przeznaczona do produkcji rur strukturalnych.Rury o grubości 1 mm i rury kwadratowe o grubości od 60x60 do 160x160 mm.5-8.0 mm.
Ta linia produkcyjna zawiera innowacyjne elementy projektowe z krajowego i międzynarodowego sprzętu,z pełnym sterowaniem PC lub komputerem z zaawansowaną technologią do wygodnej obsługi i konserwacjiSpełnia międzynarodowe standardy z początku lat 90. i reprezentuje krajową wiodącą technologię.
Proces produkcji
- Rozwijanie → Głowa prostota → Ściarek i spawarka → Akumulator → Formowanie
- Słucznik HF → Ścinacz wierszy → Chłodzenie → Rozmiar → Głowa indyka → Piła
- Stół do wyciągania → Maszyna do wyrównywania (opcjonalnie) → Zestaw końcowy → Opakowanie → Przechowywanie
Główne specyfikacje urządzeń
1Pojazd do ładowania.
- Średnica zwojowa: Φ1200-2000 mm (potrzebne potwierdzenie od nabywcy)
- Szerokość paska: 240-640 mm
- Maksymalna masa taśmy: 10 TON
- Prędkość: 5 m/min
- Typ podnośnika: hydrauliczny
- Ciśnienie robocze: 10Mpa
2. Jeden Mandrel Hydraulic Uncoiler
- Struktura: hydrauliczny odwojownik o jednej węzle
- Średnica zwojowa: Φ1200-2000 mm
- Średnica wewnętrzna cewki: Φ508 mm
- Szerokość paska: 240-640 mm
- Gęstość paska: 1,5-8,0 mm
- Maksymalna masa paska: 10,0 TON
- Silnik napędowy: 4 kW, 380 V
- Prędkość obrotu mandry: Nmin=1r/min
3- Maszyna z głową.
Wykorzystywany do płynnego wprowadzania taśmy stalowej do wyrównywania.
4. Maszyna do wyważania szczypów
- Silnik wyrównawczy: 15 kW
- Średnica ściskanej rolki: Φ210x900mm (materiał 40Cr)
- Średnica rolki wyrównawczej: Φ160x900 mm (materiał 40Cr)
- Szerokość wyrównania: 240-640 mm
- Gęstość szczytu/poziomowania: 1,5-8,0 mm
- Prędkość: 0-11M/min
5. Szywacz i spawacz
- Gęstość paska stalowego: 1,5-8,0 mm
- Szerokość paska stalowego: 240-640 mm
- Wytrzymałość taśmy stalowej: δs ≤345Mpa, δb ≤610Mpa
- Rodzaj cięcia: hydrauliczny
- Rodzaj sprężarki: hydrauliczna
- Rodzaj spawania: ruch silnikowy
- Ciśnienie robocze hydrauliczne: 10Mpa
- Materiał ostrza: H13
6Akumulator poziomy
- Średnica: 10000 mm
- Gęstość cewki stalowej: 1,5-8,0 mm
- Szerokość paska: 240-640 mm
- Maksymalna prędkość przenoszenia: 100-180 m/min
- Moc silnika zasilającego: 90 kW prądu stałego
- Moc silnika układu akumulatora: AC 15KW×16
- Długość przechowywania: 500-1000 M

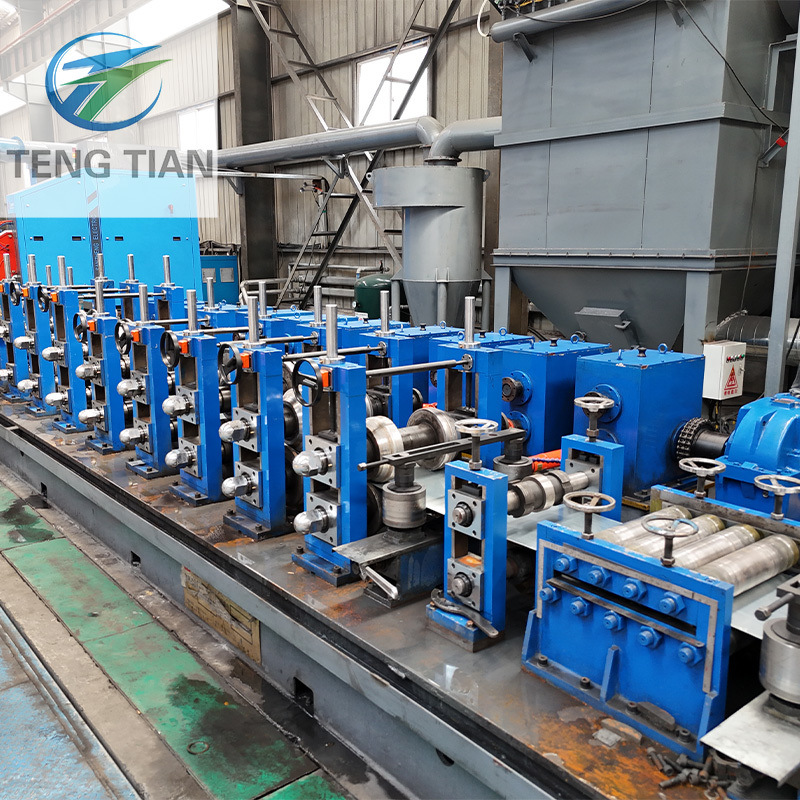

7. Młyn do formowania i rozmiarowania
- Typ konwencjonalny: W
- Rodzaj napędu grupy reduktorów: przekładnia spiralna (karburowanie)
- System szybkiej zmiany złącza U z wałkami zapasowymi
- Wprowadzenie do systemu stronnego przewodnika i ściskacza
- Tworzenie szorstkie: 4 podstawy główne, 4 podstawy boczne
- Wyroby z tworzyw sztucznych
- Moc silnika napędowego: 160 kW
8Piła fresowa
- Materiał rury: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Zakres rury okrągłej: 76-203 mm
- Poziom przewodów: 75x75-150x150 mm
- Maksymalna prędkość linii: 60 m/min
- Długość cięcia rury: 4000-15000 mm
- Dokładność cięcia: ±2 mm
- Ilość burrów: maksymalnie 0,2 mm
9. Stolik i przenośnik
- Całkowita długość: Około 25 metrów
- Odległość obrotowa: 600 mm
- Napęd: silnik AC (3EA) z kontrolą łańcucha i prędkości obrotowej przez falownik
- Zawiera system sortowania dobrych/złych rur
- Ślizgacz kontrolny: 4 rzędy × długość 2M + kieszeń 4 rzędy × szerokość 1,2M
- Pozycja nieprawidłowych rur: 6 rzędów × szerokość 1,5 m
10. Maszyna wyprostowująca (nieobowiązkowa)
- Korekta rury: maksymalna prędkość wyjściowa < 355 mpa
- Zakres średnicy: Φ76-Φ203mm
- Odległość obrotowa: 650 mm
- Średnica gardła: 250 mm
- Długość: 380 mm
- Kąt obrotu: 37,183-43,426 stopni
- Prędkość korekty: 20-60 m/min
- Silnik: 55kw × 2 zestawy
11. Maszyna do rozkładania głowy (nieobowiązkowa)
Specjalny sprzęt do fresowania i rozwijania końcówki rur stalowych, wyposażony w napęd mechaniczny i serwo z elektrycznym sterowaniem do automatycznego działania.Konstrukcja podwójnej stacji umożliwia jednoczesne przetwarzanie dwóch rur stalowych.
Q1: Czy jesteś producentem lub firmą handlową?
A1: jesteśmy producentem, ponad 20 lat doświadczenia.
P2: Jaki jest maksymalny rozmiar rury, którą produkujesz?
A2: Maksymalnie φ630 mm
P3: Czy mogę odwiedzić linię maszyn klienta?
A3: Tak, ale najpierw muszę uzyskać zgodę klienta.
Q4: Jakie są zalety maszyny?
A4:Zasługa pełnoautomatyczna, prostokąta do tworzenia, rolki do podziału.
P5:Jak mogę uzyskać cytat?
A5: Proszę wysłać nam swoje wymagania dotyczące rozmiaru i grubości rur.
