Wysokiej częstotliwości spawane okrągłe młyny rurowe maszyna przez taśmę stalową
Wprowadzenie ogólne do maszyny młyńskiej
HG60 Automatyczny młyn rur jest zaprojektowany do produkcji rur kwadratowych 30-60 mm i według wielkości rury kwadratowej, grubości 1-3 mm. Przyjmując projekt przejścia rolkowego,linia produkcyjna może produkować spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszenie kosztów rolka w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG60 przyjmuje styl konstrukcji z podwójnym promieniem otworu..
Automatyczny młyn rurowy Główne parametry i specyfikacje
|
(1)Specifikacje materiału:
|
|
Standardowy
|
Międzynarodowa standardowa maszyna do tłoczenia rur
|
|
Materiał
|
stali ocynkowanej
|
|
Właściwości mechaniczne
|
σb≤520Mpa,σs≤365MPa
|
|
Szerokość paska
|
90-190 mm
|
|
Gęstość paska:
|
1-3 mm
|
|
Średnica wewnętrzna cewki
|
Φ508 mm
|
|
Średnica zewnętrzna cewki
|
Φ1300 φ2000 mm
|
|
Waga cewki
|
≤ 3T
|
|
(2) Specyfikacja rur
|
|
Średnica rury
|
Rury okrągłe :30-60 mm
|
|
Długość
|
3-6m
|
|
Dokładność cięcia rur
|
0-6 mm
|
|
Szybkość formowania
|
maksymalnie 90 m/min dla grubości 2 mm
|
|
(3)Kupujący powinien samodzielnie dostarczać
|
|
Pracownicy
|
60x12m, H>5m ((wiór do ziemi)
|
|
Władza
|
Ok. 3500 kW 380V/60Hz/3fazy
|
|
Krążenie Chłodząca woda (cały system)
|
Przepływ: 30+30 CBM
Pojemność basenu: 40 m3
|
|
Powietrze sprężone
(cały system)
|
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
|
|
Kabel
|
Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny.
|
Proces pracy maszyny młyńskiej
Stal z taśmy do cewki→odwojownik →prostowacz końcowy→spłaszczacz→sztylnik łyżkowy→jednostka materiału magazynowego →formatyzowany,sztylowany,chłodzony,dokładny przewód Dia. wielkość →dokładny rozmiar długości przewodu, cięcie→inspekcja →opakowanie

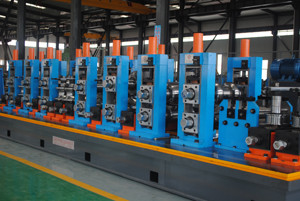

Maszyna młyna rurkowa
