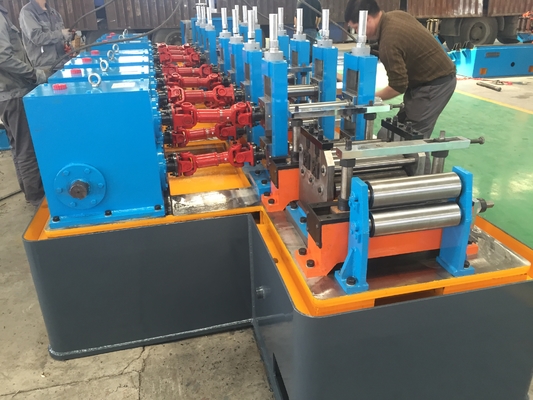

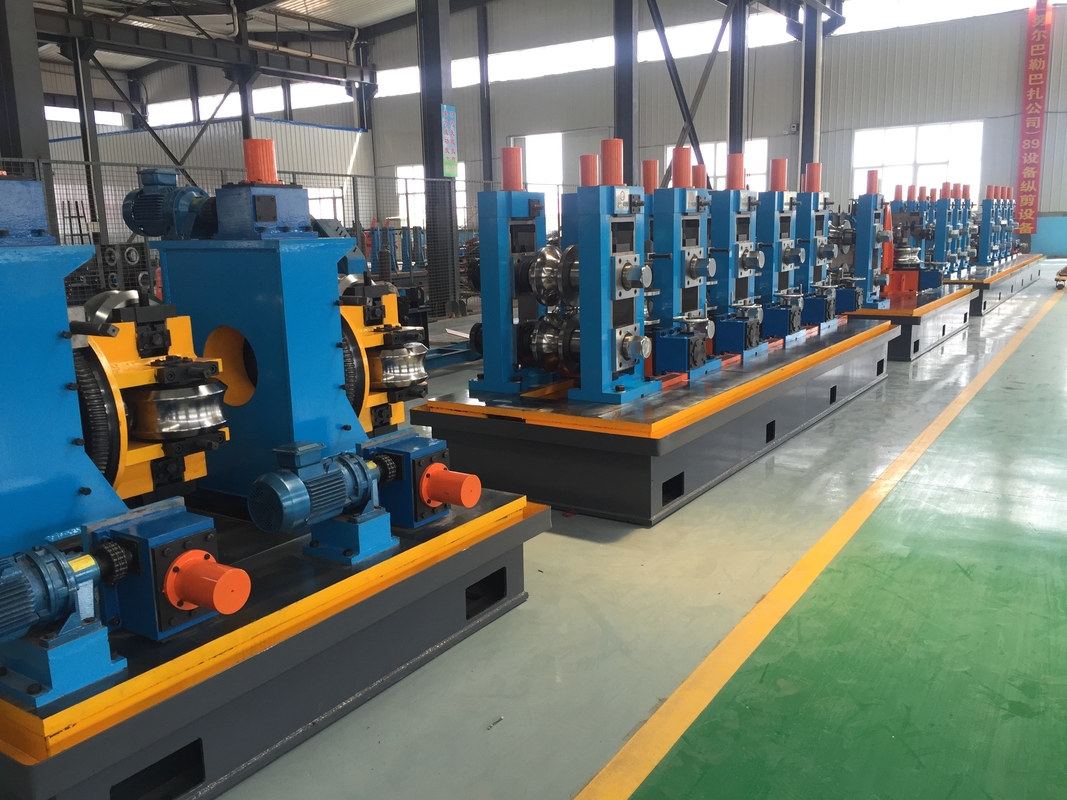

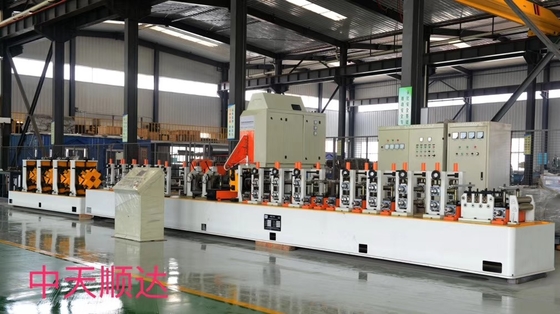

76 mm okrągły rurociąg wysokiej prędkości precyzyjny rurociąg
Maszyna Ogólne wprowadzenie
Jest przeznaczony do produkcji walcowanych rur stalowych, w tym okrągłych, kwadratowych i deformowanych.
Przyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Rura okrągła:φ17,1;21,3;26,9;33,7;42,4;48,3;60.3;76,1 mm
Rury kwadratowe: 15x15; 20x20; 25x25; 30x30; 40x30; 40x40; 50x50; 60x60 mm
Rurociąg Rec:20x10;30x10;30x20;40x20;50x20;50x30;60x40;80x40mm
Gęstość:1.35-3,6 mm.
Główne parametry i specyfikacje
|
(1)Specifikacje materiału:
|
|
Standardowy
|
Międzynarodowa standardowa maszyna do tłoczenia rur
|
|
Materiał
|
stali ocynkowanej
|
|
Właściwości mechaniczne
|
σb≤520Mpa,σs≤365MPa
|
|
Szerokość paska
|
60-240 mm
|
|
Gęstość paska:
|
1.35-3.6mm
|
|
Średnica wewnętrzna cewki
|
Φ508 mm
|
|
Średnica zewnętrzna cewki
|
Φ1300 φ2000 mm
|
|
Waga cewki
|
≤ 5T
|
|
(2) Specyfikacja rur
|
|
Średnica rury
|
Rury okrągłe :20-76 mm
Rury kwadratowe: 30x30-60x60 mm
Gęstość:1.35-3,6 mm.
|
|
Długość
|
6-12 m
|
|
Dokładność cięcia rur
|
0-6 mm
|
|
Szybkość formowania
|
maks. 100 m/min dla grubości 1 mm
|
|
(3)Kupujący powinien samodzielnie dostarczać
|
|
Pracownicy
|
60x12m, H>5m ((wiór do ziemi)
|
|
Władza
|
Ok.2500KW 380V/60Hz/3fazy
|
|
Krążenie Chłodząca woda (cały system)
|
Przepływ: 30+30 CBM
Pojemność basenu: 40 m3
|
|
Powietrze sprężone
(cały system)
|
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
|
|
Kabel
|
Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny.
|
Proces roboczy dla maszyny do młynówki rur
Stal z taśmy do cewki→odwojownik →prostowacz końcowy→spłaszczacz→sztylnik łyżkowy→jednostka materiału magazynowego →formatyzowany,sztylowany,chłodzący,dokładny przewód Dia. wielkość →dokładny rozmiar długości przewodu, cięcie→inspekcja →opakowanie
