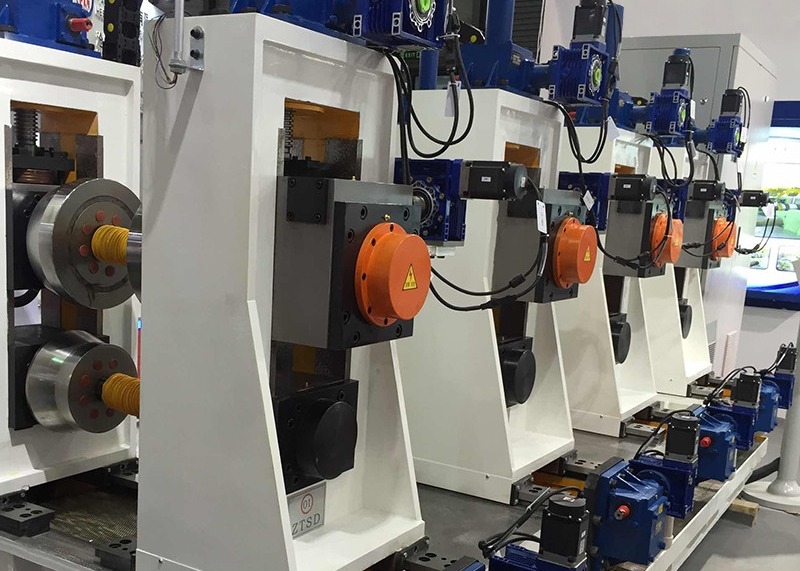

Maszyna do produkcji rur ERW do rur kwadratowych 70x70-200x200 mm

Linia produkcyjna F200x200 wysokiej precyzji, wysokiej częstotliwości, jest przeznaczona do produkcji rur kwadratowych o grubości od 4,0 do 12 mm.Ta linia produkcyjna zawiera innowacyjne elementy projektowe z krajowego i międzynarodowego sprzętu, wyposażony w pełne sterowanie PC/komputerem dla zaawansowanej technologii, wygodnej obsługi i konserwacji.

• Szybki system regulacji walców minimalizuje czas przejścia między specyfikacjami produktu
• System kształtowania łączonego umożliwia produkcję różnych specyfikacji rur z dostosowaniami, a nie pełną zmianą walców (oszczędność 90% walców)
• Zmniejszenie zużycia narzędzi i uszkodzenia sprzętu podczas zmiany rolki
• Kompozytowa struktura rolki zmienia kontakt z linii na punkt, zmniejsza zużycie i wydłuża żywotność rolki

• Taśmy stalowe walcowane na gorąco lub walcowane na zimno (zgodne z normami GB700-88, GB1591-88)
• Wytrzymałość wydajności: σs≤345Mpa
• Wytrzymałość na rozciąganie: σb≤560 Mpa
• Gęstość: 4,0-12 mm (zgodna z normą GB708-88)
• Szerokość taśmy stalowej: 270-800 mm (± 0,2 mm)
• Średnica wewnętrzna cewki stalowej: Φ508-Φ760 mm
• Średnica zewnętrzna cewki stalowej: Φ1100-Φ2000mm
• Maksymalna masa cewki: 16TON

• Rozmiar kwadratowej rury: 70x70-200x200 mm
• Grubość produktu: 4,0-12 mm
• Długość: 4-12 m
• Prędkość: 20-40 m/min
• Moc: 2000KW 380V 50Hz 3 fazy

1. Ładowanie surowców (przędów)
2. Odwijanie
3. Tkanie i spawanie
4. Karmienie
5. Przechowywanie materiałów
6. Pasywne wyrównanie
7. Pozostałe maszyny
8. Spawanie wysokiej częstotliwości
9. Odstawianie burrów spawania
10. Chłodzenie
11. Rozmiary
12. Górne wyprostowanie
13. Cięcie długości
14. Zbiórka

Młyn do formowania i wymiarowania składa się z wielu precyzyjnych elementów, w tym:

• Rolety podające i urządzenia automatycznego centryzacji
• Pasywny stojak wyrównania
• Horyzontalne i pionowe stojaky rolkowe (serie P1-L3)
• Trzy ramy system pustych krzywych
• Kontrola kierunku spawania
• System wytłaczania pięciorolowego
• System usuwania wątroby
• System chłodzenia
• Rozmiary pionowych stojaków rolkowych
• Cztery stojaki rolkowe (F1-F4)
• Głowa Turków (C2)
• System sterowania elektrycznego
