Maszyna do bezpośredniego formowania rur Erw Maszyna do produkcji rur ze stali taśmowej

Maszyna do tworzenia rurociągów ze stali

Produkt przegląd

F200x200 wysokiej precyzji wysokiej częstotliwości spawane rurociąg linii produkcyjnej jest głównie do produktu kwadratowy rurociąg rozmiar 70x70-200x200mm,gęstość jest od 4.0-12mm.Ta linia produkcyjna każda jednostka wyposażenia,pełne wykorzystanie krajowego i zagranicznego podobnego sprzętu, innowacyjny design, pełna kontrola za pomocą komputera lub sterowania komputerowego, zaawansowana technologia, wygodna obsługa i utrzymanie, i osiągnął poziom międzynarodowy na początku lat dziewięćdziesiątych,dla krajowego poziomu wiodącego.

Główne cechy urządzenia:

W bardzo krótkim czasie, aby zakończyć regulację walca, skrajnie skrócić czas zmiany walca podczas wymiany produktów, a tym samym poprawić wydajność i zmniejszyć koszty produkcji;

Ze względu na sprzęt przyjmuje jeden zestaw formy łącznej, produkując różne specyfikacje rury, tylko trzeba dostosować,nie trzeba zmieniać,stopień oszczędności rolka powyżej 90%,w ten sposób zmniejszając koszt walca;

Dzięki regulacji silnika zmniejsza się wprowadzanie narzędzi i uszkodzenia sprzętu podczas zmiany rolki, poprawia się żywotność sprzętu.

Ze względu na strukturę rolki kompozytowej punkt kontaktu między rolką a taśmą zamiast pierwotnego kontaktu linii zmniejsza zużycie rolki i poprawia jej żywotność.

Profil surowca, produktu gotowego, procesu i konfiguracji użytkownika

1Warunki surowca:

Taśmy stalowe walcowane na gorąco lub walcowane na zimno (zgodne z GB700-88, GB1591-88)

Wytrzymałość wydajności surowca:σs≤345Mpa

Wytrzymałość na rozciąganie surowca:σb≤560 Mpa

(3) Grubość taśmy:

grubość rury kwadratowej 4,0-12 mm ((zgodna z GB708-88)

(4) szerokość taśmy stalowej: 270-800 mm ((± 0,2 mm)

(5) średnica wewnętrzna cewki stalowej: Φ508-Φ760mm

(6) średnica zewnętrzna cewki stalowej: Φ1100-Φ2000mm

(7) maksymalna masa cewki:16TON

2Rozmiar rury

(1) rurka kwadratowa: 70x70 ≈ 200x200 mm

(2) grubość produktu:

rury kwadratowe i prostokątne:40,0-12 mm

(3) długość: 4-12 m

(4)prędkość:20-40m/min

(5)2000KW 380V 50Hz 3 fazy

3,proces produkcji

Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection

1. Kupujący powinien samodzielnie dostarczać

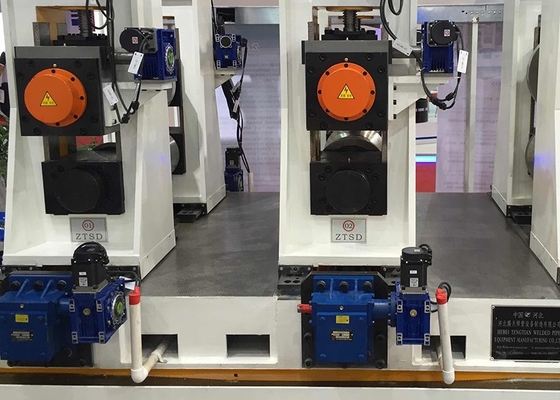

Młyn do formowania i kształtowania

Składa się z rolki zasilającej, urządzenia automatycznego centralnego, pasywnego stopu wyrównania, stopu poziomego (P1), stopu pionowego (L1), stopu poziomego (P2), stopu pionowego (L2),Horyzontalny stojak rolkowy (P3)"Horyzontalny stojak rolkowy (P4) ", "Vertical roll stand" (L3), "Horizontal roll stand" (P5), "Horizontal roll stand" (P6), "Horizontal roll stand" (P7)kierunek spawania, pięć wyciśnięć rolki, cięcie burr, system usunięcia burr dwa stojaki, stojaki dla lampy, system chłodzenia, rozmiarowanie stojaki pionowej rolki (DL1), cztery stojaki rolkowe (F1), cztery stojaki rolkowe (F2),Ramy z czterema rolkami (F3), cztery ramy rolkowe (F4), głowica Turks (C2), układ sterujący elektryczny itp.

1) Wkładanie w rolkę poziomą

Głównie do górnej i dolnej granicy stali taśmowej, łatwy do wyciągnięcia z pętli płynnie do maszyny kształtującej, zapobiegania wychylania się taśmy w górę i w dół.

Składa się z pary walcowania i lewego i prawego uchwytu, materiał walcowania jest GGr15, proces wysokiej częstotliwości tłumienia, lewy i prawy uchwytu jest konstrukcja spawania stali

2) Automatyczne na urządzeniu

Głównie do lewej i prawej granicy taśmy stalowej, w celu zagwarantowania dokładności taśmy stali płynnie do maszyny, przez dwie pary walcowania, ramy walcowania wokół, suwak, reduktor silnika,o pojemności nieprzekraczającej 10 W, materiał walcowy GCr15,proces tłumienia wysokiej częstotliwości.Opiera się na konstrukcji spawanej ze stali

Otwarty i bliski zasięg 300-800 mm

Centryczny silnik: Reduktor cykloidalny Każdy z lewej i prawej strony

Środkowa średnica walca Φ100

Gęstość paska:1..5-4,0 mm

3) Pasywna maszyna do wyrównania

Głównie w celu wyrównania taśmy stalowej, aby taśma wchodziła gładko do maszyny, zapobiegając wygięciu taśmy w górę i w dół.Powyższe dwa rolki mogą być regulowane przez reduktor robaka turbiny silnika samodzielnie, odpowiednio, aby kontrolować otwartość górnego i dolnego walca, zapewnić efekt wyrównania.Materiał walca wyrównującego GCr15, proces tłumienia wysokiej częstotliwości.

Zakres wyrównania 100-400 mm

Gęstość wyrównania:10,5-4,0 mm

Reduktor robaków turbiny dwa zestawy

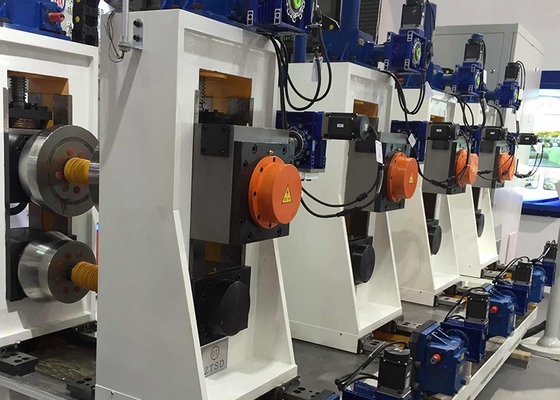

4) Horyzontalny zestaw rolkowy

Mała krawędź naprawdę zakrzywiona

Zgodnie z wymaganiami synchronicznego formowania wolnego gięcia podstawowy wymóg formowania małych krawędzi ma trzy punkty:

Strona nie może być dłuższa ze względu na gięcie, rozciąganie i waving i wpływają na produkcję spawania;

Po skręcie małym krawędziem w zakręt pusty, aby zagwarantować w zakręcie pustym dokładny kształt R;

Mała krawędź zawsze nie wpływa na kąt gięcia po stronie dużej granicy, gdy ostateczny kąt gięcia jest gięty.

Struktura: mała krawędź rzeczywistego zakrzywionego dzielenia 3 sposoby.Ze względu na górną krawędź rzeczywista długość gięcia jest krótsza, 3 sposoby wszystkie przyjmują poziome roll.Bilateralne deformacje w tym samym czasie.Od pierwszej do trzeciej drogi są inicjatywy górnej i dolnej rolki.Trzy poziome ramy rolkowe na każdym z nich posiadają trzy niezależne ustawienia rolki, odpowiednio zainstalowane na dwóch górnych i dolnych ośach poziomych,w produkcji różnych specyfikacji rury kwadratowej i prostokątnej, dwa z stojaku w balkonie ma różne położenie w stosunku do linii środkowej walcowania, więc trzeba dwa stojaki w balkonie otwieranie i zamykanie w tym samym czasie,regulować ramę otwierania i zamykania, odpowiednio przez dwa zestawy silnika przekształcającego częstotliwość z wysoką precyzją napędu reduktorów turbiny, obrotową śrubą, połączeniem śrub i ramy,w celu zapewnienia, że korekta otwarcia i zamknięciaW celu zapewnienia, że linia środkowa walcowania jednostki jest niezmienna, dwa stożki z dźwignią mogą działać w tym samym czasie.

Zgięcie dużych krawędzi

struktura:

Strona prawdziwie zakrzywiona dzieli się na trzy części.

Metody formowania takie same jak w przypadku ramy o małych krawędziach, w przypadku dwustronnej deformacji struktury ramy w tym samym czasie, takie same jak w przypadku ramy o małych krawędziach;

5) Pionowy stojak rolkowy

Pierwsza jest w przejściu między dwoma poziomymi deformacjami ramy rolkowej; Druga jest przezwyciężenie przodu, poziomego deformacji rolki po sprungback i odgrywanie wiodącej roli.Zmiana specyfikacji rolka wokół na stojaku do przemieszczenia, nie trzeba wymieniać rolki, dyskrecja ustawienia pionowego rolki przez urządzenie elektryczne do napędzenia robaka turbiny w górę i w dół, głównym celem regulacji jest,w różnych specyfikacjach rury kwadratowej i rury prostokątnej małe krawędzie jest inna, aby poprawić pozycjonowanie pionowego rolka, ustawienie wysoko i nisko znacznie rozwiązało ten problem.

6) Trzy ramy Puste stojak zakrzywiony

Puste stoisko z zakrzywieniem ma średnicę 16 stoisko z deformacją rolki, cztery rolki w poziomej pozycji niezmienione, górne rolki mają napęd silnika konwersji częstotliwości,górny rolnik dwa rolniki mogą regulować kąt oddzielnie.Wersjalna rolka napędzana silnikiem konwersji częstotliwości, spełniająca różne średnice rur w przypadku cichego pustego zakręcenia efekt jest lepszy, aby zagwarantować stałą pozycję spawania wytłaczeniowym,nie odwrotnie.

Wyposażone w tablicę przewodnią przy wyjściu z pustej stojówki do wygięcia, która umożliwia otwarcie rulosza wytłaczającego.

7) ramy rolkowe

Ramy rolkowe przewodnik jest głównie kontrolować wielkość kąta otwarcia i kierunku spawania, spawanie precyzyjnie w rolce wytłaczania, aby zapewnić jakość spawania

8) Urządzenie do wytłaczania pięciorolowego

W przypadku pięciu rolków, dwa boczne rolki mogą zgodnie z oddzielną regulacją warunków spawania. Górne rolki ciśnieniowe mają dwa kawałki, oprócz tego mogą elektryczne ustawienie podnoszenia w tym samym czasie,można również ręcznie dostosować sam, w celu dostosowania się do różnych warunków spawania, dwa walcownik może również przeprowadzić ogólny ruch boczny, gdy środek szwu spawania odchyleń,może dokonywać regulacji bocznej poprzez rolkę poziomą w celu spełnienia wymogów spawania.

9) Ramy spawalnicze do szkrabienia

Ściganie ramki spawalniczej jest głównie do wytłaczania walcowania wytłaczania spawania przez szczotkę, wyrównania spawania, ściskania ramki spawalniczej z dwoma ramami odciągania.Drugi, zapasowy., aby zapewnić linii produkcyjnej płynnie głowicy spawania może w górę i w dół, lewy i prawy bok, szybkie ustawienie narzędzia w celu zapewnienia dobrej jakości spawania,ramy spawalnicze grzebanie przyjmuje strukturę spawania stalowej płyty, głowica spawalnicza do konstrukcji ogona gołębia, materiał do stali odlewanej, zastrzeżone urządzenie do rozpylania cynku.

10) Ramka do upadku

Głównym zastosowaniem jest wspieranie rury stalowej, zmniejszanie drgań, poprawa jakości spawania i cięcia, a tłoczenie rolkowe na nie całkowicie chłodzącej powierzchni cięcia, poprawa jakości produktów.Konstrukcja dla dwóch walców"wysokość dolnego walca niezmieniona, górny walc jako ręczna regulacja podnoszenia, zgodnie z różnymi specyfikacjami produktów, regulacja ciśnienia górnego walca do odpowiedniej wartości,w celu osiągnięcia powyższego celu.

11) System chłodzenia

System chłodzenia został głównie będzie całkowicie schłodzony po spawaniu rury stalowej, w ramach przygotowań do wymiarowania, w celu zapobiegania deformacji produktu gotowego po chłodzeniu rury,głównie stalowa konstrukcja spawana płytką,powyżej płynu natychmiast na szwy, ponownie przez recykling basen recykling.

12) Czterostronny stojak

Czterokrętkowy stojak składa się z czterech poziomych skrzyżowań w górę i w dół. W górę i w dół z silnikiem, odpowiednio z dwoma silnikami z reduktorem.Dolne walcowanie jako walcowanie stałe, lewa strona walca i górna strona dolnego walca bocznego tworząc kąt pionowy 90° poprzez działanie krzyżowe czterech walców, z bocznym przesuwaniem podstawy silnika,aby zdać sobie sprawę z wielkości zmienił kwadratowych rur, rury prostokątne

13)Turks Head

Połączenie poziomego walca SZ4 w celu dokładnej regulacji produktu prostoty.Postawienie walca przez silnik konwersji częstotliwości.

14) Układ przesyłowy:

Obszar formowania przeprowadzany przez reduktor silnika elektrycznego przez skrzynkę różnicową wejściową sześciu stanowisk poziomych stojaków do formowania rolki

Powierzchnia rozmiarowania przeprowadzana przez reduktor silnika elektrycznego przez skrzynkę różnicową wejściową, odpowiednio cztery ramy poziome stojak do formowania rolki
