Precyzyjny młyn rurkowy
>

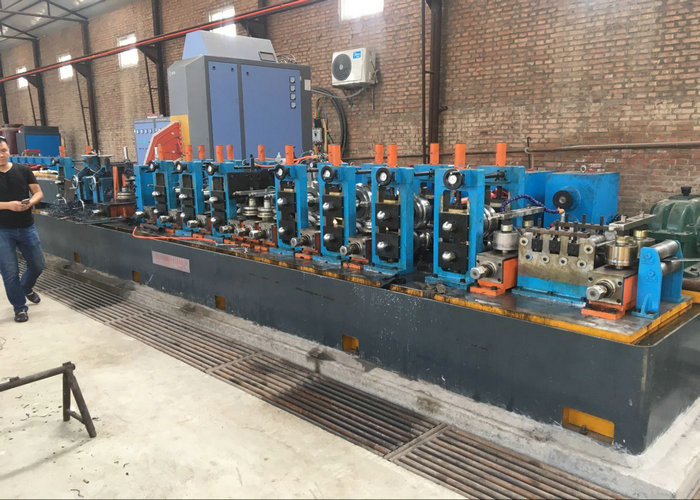

Precyzyjny młyn rurowy BH Spawany precyzyjny młyn rurowy ERW do produkcji rur żelaznych, przyjazny dla środowiska

Precyzyjny młyn rurowy BH Spawany precyzyjny młyn rurowy ERW do produkcji rur żelaznych, przyjazny dla środowiska

Product Details:
Miejsce pochodzenia: Hebei
Nazwa handlowa: Tengtian
Orzecznictwo: CE,ISO9001,BV
Numer modelu: HG50
Detail Information
Miejsce pochodzenia:
Hebei
Nazwa handlowa:
Tengtian
Orzecznictwo:
CE,ISO9001,BV
Numer modelu:
HG50
Nazwa produktu:
Precyzyjny młyn rurowy BH Spawany precyzyjny młyn rurowy ERW do produkcji rur żelaznych, przyjazny d
Materiał:
HRC, CRC, stal ocynkowana
Średnica rury:
25-76mm
Rodzaj spawania:
Spawanie wysokiej częstotliwości
Kształt rury:
Okrągły, kwadratowy, prostokątny
Typ regulacji:
Za pomocą ślimaka turbinowego
Kluczowe słowa:
precyzyjny młyn do rur
Podkreślić:

High Light

Podkreślić:

ss tube mill machine

,

industrial tube mills

Trading Information
Minimalne zamówienie:
1 zestaw
Cena:
$100000 to $1 million
Szczegóły pakowania:
Eksportuj pakowanie wodoodporne i żeglarskie.
Czas dostawy:
70 dni roboczych / rok
Zasady płatności:
L/c, T/T, Western Union
Możliwość Supply:
35 zestawów
Product Description

Wysokowydajne maszyny do produkcji rur MS W pełni zautomatyzowana wysokowydajna młynówka ERW

Opis produktu

Młyn HG273 służy do produkcji okrągłej rury Φ114mm-Φ273mm o grubości 4,0mm-10mm z taśmy walcowanej na zimno i gorącowalcowanej za pomocą niezamkniętego rurowego półfabrykatu z jego późniejszym spawaniem do rury, grzania krawędzi za pomocą stałego spawarka o wysokiej częstotliwości, spawanie wzdłużne w rolkach zgrzewarki rurowej, chłodzenie, dalsze zaklejanie lub kształtowanie i cięcie strumieniem rur bez końca w mierzonych długościach.

Młyn wysokoprecyzyjny ma następujące zalety:

między skokami rolki poziomu 0,01, między ramą a prześwitem ślizgowym ≤0,02 mm, pionową ramą ≤0,05, z równoległym kątem kadru ≤0,1 mm
średnica rury stalowej i błąd okrągłości ≤ 0,08 mm.

Proces produktu:

materiał (cewka stalowa) → rozwijarka → ścinanie i spawarka → akumulator poziomy (lub klatkowy) → młyn formujący →

Spawarka HF ze spryskiwaczem → młynek do klejenia → proste prostowanie (główka indyka) → maszyna odcinająca → wysuwany stół

Podstawowe parametry:

stojaki młyna formującego 7
stojaki młynka do zaklejania 5
materiał wału 40Cr
okrągły średnica rury 19-76mm
Grubość rury okrągłej 1,5-3,0 mm
kwadratowy rozmiar rury 15 × 15-60 × 60 mm
kwadratowa grubość rury 1,5-2,0 mm
możemy zaprojektować maszynę zgodnie z wymaganiami klienta.
ERW Tube Mill Inny model:
Model Zakres średnic Grubość rury Prędkość linii (m / min)
HG20 8-25.4MM 0,3-1,2 mm 120
HG32 10-32 MM 1,4-1,5 MM 120
HG50 16-76MM 0,7-2,5MM 30-120
HG76 25-76 MM 1-4 MM 30-100
HG89 32-89 MM 1-4.5MM 30-80
HG114 45-114MM 1,5-5.0MM 30-60
HG165 60-165 MM 3-7 MM 30-50
HG219 114-219 MM 4-8MM 20-40
HG273 114-273 MM 4-10 MM 15-30
HG325 165-325MM 4-10 MM 10-30
HG426 165-426MM 4-12,7 MM 8-25
HG508 219-508MM 4-16MM 8-20

Ta maszyna zawiera:

(1) Un-coiler (rozszerzenie hydrauliczne)

(2) Spawacz i spawacz

(3) Akumulator poziomy

(4) Młyn do formowania, spawania i klejenia

A) Urządzenie do karmienia i poziomowania

B) Maszyna do formowania

C) Urządzenie prowadzące, wytłaczające, zgrzewające i zgarniające

D) Jeden zestaw zbiornika wody chłodzącej

E) Młyn kalibrujący

F) Główny układ napędowy

(5) Komputerowa piła tnąca (cięcie piłą tarczową)

(6) Kończy się tabela

(7) Solid State HF Electric

(8) Układ hydrauliczny

(9) Układ elektryczny

(10) Układ pneumatyczny

Roboczy wykres przepływu dla maszyny do wytwarzania rur serii RT -_. Jpg
