Sterowanie PLC Rura węglowa FFX Formowanie W pełni automatyczny młyn do rur kwadratowych SS

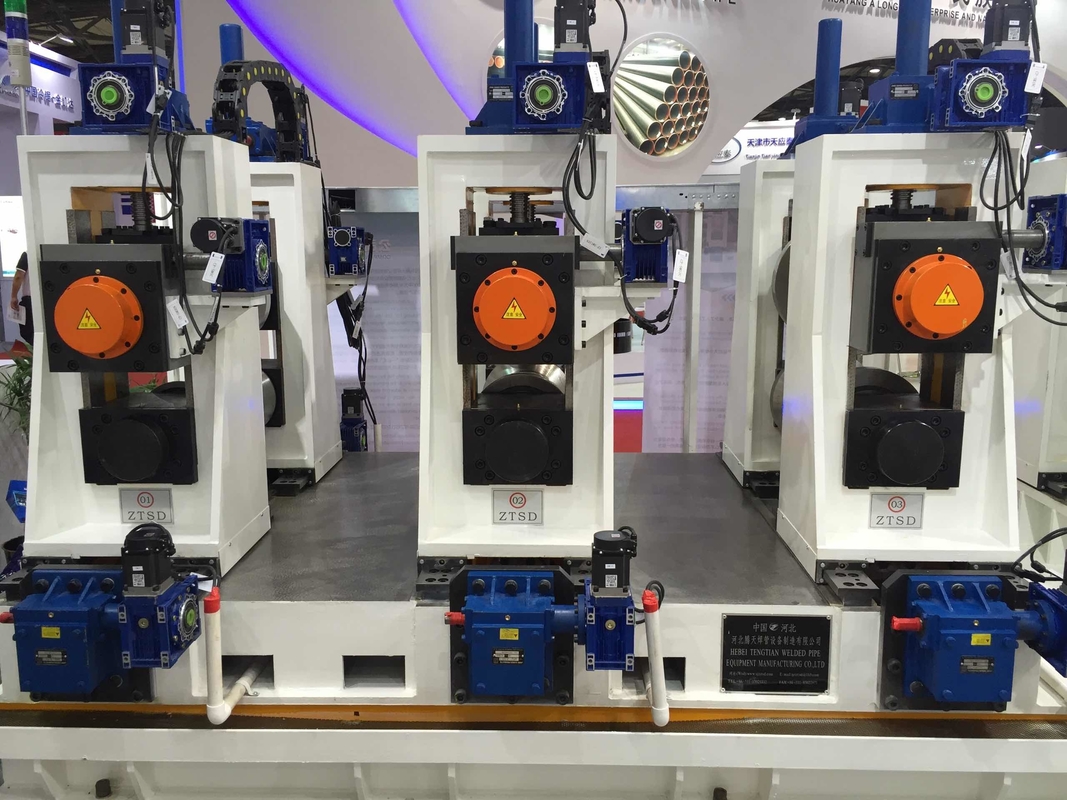

PLC Control Carbon Pipe FFX Forming Full Automatic SS Square Tube Mill

Opis wyposażenia

PLC Control Carbon Steel Pipe Mill, Pełno Automatyczny SS Square Tube Mill Machine
jest pierwszymcałkowicie automatyczne wytwarzanie rurmaszyna w ChinachAby sprostać wymaganiom rynku międzynarodowego, zgodnie z naszą firmą jednostka serii LW połączona z technologią formowania FF, opracowała automatyczne kwadratowe i prostokątne urządzenia rur.Maszyna produkująca rury może wytworzyć pewną specyfikację otwierania stali o zimnym gięciuWykorzystuje się maszynę do wytwarzania stali do skałowania, do cięcia rur stalowych, poziomu nacięcia, płynności,bez burr, skalę z wysoką precyzją.

Główne cechy urządzenia

1.W bardzo krótkim okresie czasu, aby zakończyć regulację walca
2. wytwarzanie różnych specyfikacji rur, wystarczy dostosować
3.zmniejszenie liczby pracowników, obniżenie kosztów pracy
4. poprawić żywotność urządzeń.
5- Maszyna może być naprawiona sama.

Maszyna do produkcji rur spawanych składa się z następujących części:

1. części formowania: składa się z siedmiu ramek poziomych stojaków, czterech stojaków pustych stojaków zakrzywionych, czterech stojaków pionowych stojaków i jednego stojaku stojaku podawania
2. Części spawalnicze: składa się z spawania pięciu walców z walcówek wytłaczających, dwóch ramek ze stojakiem do szkrabania i jednej ramki ze stojakiem do polerowania
3. Części ostrzające: składa się z czterech ram czterech stojaków
4. Elektryczna część sterująca: sterowana przez wielopunktowy sterownik PLC

Proces produkcji

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Specyfikacje:

Surowce:Stal o niskiej zawartości węgla i stali o niskiej stopień stopu,σb≤580Mpa σs≤380Mpa
Szerokość taśmy stalowej:320-800 mm
Grubość taśmy stalowej:30,0-12,7 mm
Średnica wewnętrzna taśmy stalowej:φ480-580 mm
Średnica zewnętrzna taśmy stalowej:φ800-1800 mm
Masę cewki stalowej (max.):12t
Surowiec w imieniu stali:Q195-Q345,SPHC
Standardy jakości surowców::Głównie w normach GB, części z JIS,DIN
Gęstość ((Max)):50,0 mm,grubość 1,5 mm
główne specyfikacje produktu
Rury kwadratowe 80×80 ≈ 200×200 ((jakikolwiek rozmiar w tym zakresie)
Rektangulowy 80×120-120×280 (każdy rozmiar w tym zakresie),Rektangularna rura wszystkie przyjąć pionowy typ formowania
Gęstość ściany:3.0-120,7 mm
Długość:4-12 m
kierunek podawania jednostki:w lewo lub w prawo (zwrócone w stronę ruchu)
Wzniesienie linii kołowej:+900 mm
Prędkość formowania:10-40 m/min
Silnik główny:Silnik przekształcający częstotliwość 22KW × 2 razy na każde ustawienie
