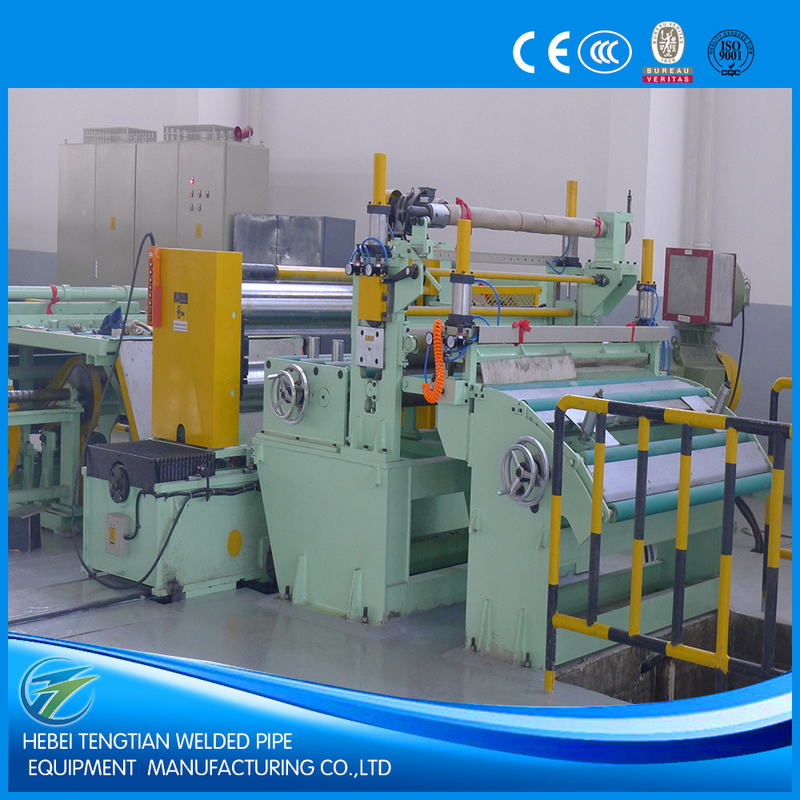

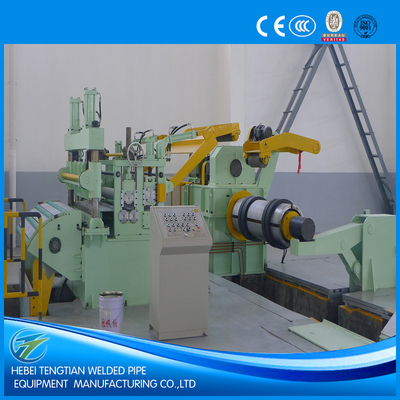

Maszyna do cięcia metalu 220V

Maszyna do cięcia metalu 220V

Wprowadzenie:

Ponieważ grubość taśm cewkowych jest proporcjonalna do pojemności linii tnących arkusze, większa grubość cewki głównej wymaga większych modeli maszyn tnących cewki.możemy klasyfikować linii cięcia w trzech grupach według różnicy grubości, czyli cienka linia do cięcia blach, środkowa gruba maszyna do cięcia cewki i gruba cewka metalowa.

Ta cienka linia cięcia arkuszy, zwana również metalową linią cięcia cewki, jest rodzajem linii produkcyjnej do rozbierania cewki głównej na mniejsze cewki o określonej szerokości.Cienka linia cięcia arkusza składa się z wózka do ładowania cewki, rozwijanie pojedynczej mandry, karmienie i łopatkowanie końcówką cewki, karmienie dwukrotnym szczotkowaniem rolki, wyrównanie trzema rolkami, cięcie końcowe, wyrównanie pasów, obcinanie dysków, wywijanie złomu, akumulator otworów,przedseparator, napięcie, odchylenie, spinaczka, sterowanie hydrauliczne i elektryczne.
Cienka linia cięcia arkuszy jest odpowiednia dla grubości taśmy cewkowej (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm i (0,4-4) mm; natomiast szerokość taśmy jest zmienna: 600 mm. 1000 mm, 1250 mm, 1600 mm, 1800 mm itp.

Zalety i cechy naszej maszyny do cięcia cewki stalowej:

1. Każda linia produkcyjna (cienka linia cięcia arkuszy) jest zaprojektowana i wykonana ściśle zgodnie z wymaganiami klienta.upewniając się, że cały metalowy śrubokręt jest zwarty, gładki, solidny i łatwy w obsłudze.
2. Cienkie cewki różnią się masą cewki, gdy maksymalna masa cewki jest niewielka, zwykle do metalowego rozciągacza cewki stosuje się jednoosobowy rozciągacz (przewód), gdy maksymalna masa cewki wynosi do 25 ton,odpowiednie jest użycie odwojownika z podwójnym mandrem do maszyny do cięcia cewki.
3Klient zazwyczaj potrzebuje wąskich cienkie paski w wysokiej precyzji cięcia.itd. aby zapewnić precyzję cięcia przy cienkiej grubości.
4Jeśli chodzi o stali nierdzewnej, ocynkowanej stali, kolorowych cewkach stalowych, podejmujemy delikatne środki, takie jak gumowe rolki, gładkie płyty przesyłowe, aby chronić idealną powierzchnię arkusza, nie raniąc.
5Mamy oczywistą przewagę w projektowaniu i produkcji układów hydraulicznych dla tej cienkiej linii cięcia płyt.
6Zawsze wybieramy dobrych dostawców części hydraulicznych, silników, reduktorów prędkości, części elektrycznych..
7Ściśle kontrolujemy każdy element procesu produkcyjnego, od zakupu materiałów, do spawania, obróbki, hartowania i szlifowania, do montażu, do malowania.Możemy zapewnić dobrą jakość metalowej cewki..
8Możemy dostarczać maszyny do cięcia cewki o tej samej jakości po tańszych cenach, ponieważ jesteśmy dobrzy w zarządzaniu kosztami produkcji.
9. silnik AC lub napęd silnika DC, klient może swobodnie wybrać. Zwykle przyjmujemy silnik DC i Eurotherm 590 sterownik DC ze względu na jego zalety stabilnego działania i dużego momentu obrotowego.
10Bezpieczne działanie zapewniają wyraźne wskazania na cienkiej linii cięcia arkuszy, urządzenia bezpieczeństwa, takie jak awaryjne zatrzymanie itp.

Proces pracy:

Ładowanie cewki  Rozwijanie cewki podwójnym mandrem  Podawanie głowicy cewki, prasowanie i łopatkowanie  Podawanie cewki podwójnym rolkiem, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control


Główny parametr techniczny
Materiał cewki: stal węglowa, stal nierdzewna, blacha ocynkowana, blacha stalowa kolorowa
Grubość paska: (0,3-3) mm
Maksymalna szerokość paska: 1300 mm
Średnica wewnętrzna cewki: ≥Φ508mm
Średnica zewnętrzna cewki: Φ1800 mm
Maksymalna masa cewki: 15000Kg
Silnik przecinkowy: 75 kW silnik prądu stałego
Węzeł przecinkowy: Ф205 x 1400 mm
Noże dyskowe na wałku przecinkowym: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Płytka oddzielająca: ID75 x OD180mm x 6mm, 65Mn
Pociąganie jest zapewniane poprzez przechodzenie paska przez tarcia wełny, owiniętej wokół drewnianych płyt.
Blok odwiertów: Ф508 x 1400 mm
Silnik odwojowy: silnik prądu stałego o mocy 110 kW
Elektryczne sterowanie: kabina kierowcy Eurotherm 590 DC oraz panele sterujące.
Prędkość cięcia: maksymalnie 100 m/min, regulowana.


Formularz specyfikacji maszyny do cięcia celików:
