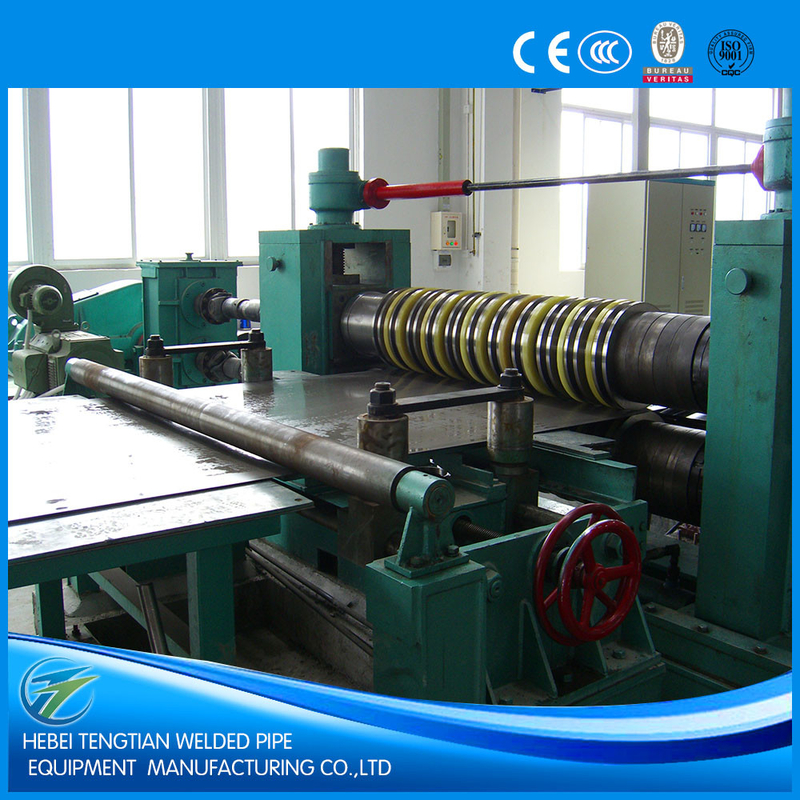

Pełna automatyczna maszyna do cięcia stalowego z bezpieczeństwem Obsługa 1-letnia gwarancja

Wprowadzenie:

Ponieważ grubość listew cewkowych jest proporcjonalna do pojemności linii cięcia blachy, większa grubość cewek głównych wymaga większych modeli cięć cewek. Ogólnie możemy klasyfikować linie cięć w trzech grupach według różnicy grubości, to znaczy cienkiej linii cięcia, średniej grubej cięcia cewki i grubej cewki zwoju cewki.

Ta cienka linia cięcia wzdłużnego, nazywana również cienką blachą stalową, jest rodzajem linii produkcyjnej, w celu rozbicia cewek głównych na mniejsze cewki o określonej szerokości. Linia cięcia blach cienkich składa się z wózka ładującego cewki, odwijania pojedynczego trzpienia, karmienia wężownicy i łopatkowania, podawania z podwójnym wałkiem rolki, niwelacji trójwukowej, wycinania końcowego, wyrównywania pasków, cięcia tarczy, , akumulator otworów, separator wstępny, napinanie, odsysanie, cewka w dół, regulacja hydrauliczna i sterowanie elektryczne.
Linia cięcia cienkiego blachy jest odpowiednia do grubości taśmy (0.2 ~ 1) mm, (0.3-2) mm, (0.3-3) mm i (0.4-4) mm; podczas gdy szerokość taśmy jest zmienna: 600mm. 1000mm, 1250mm, 1600mm, 1800mm itd.

Zalety i cechy naszego cięcia blachy stalowej:

1. Każda linia produkcyjna (cienka linia cięcia) jest zaprojektowana i wykonana ściśle według wymagań klienta. Nie tylko to, nasi inżynierowie uważnie zastanawiają się nad butami klienta, upewniając się, że cienka metalowa cewka jest kompaktowa, gładka, solidna i łatwa w obsłudze.
2. Cewki cienkie różnią się wagą cewki, gdy maksymalna masa cewki jest niewielka, zwykle przyjmuje się pojedynczą nitek (wspornik) uncoilera dla cewki z cewką metalową; gdy maksymalna waga cewki wynosi do 25 ton, prawidłowe jest użycie podwójnego trzpienia obrotowego do cięcia cewki.
3. Klient ma zazwyczaj wąskie paski z dużą precyzją cięcia. Zwracamy dużą uwagę na centralną kontrolę, precyzyjne sterowanie cięciami, powtórne sterowanie precyzją, itd., Aby upewnić się, że cięcia są precyzyjne przy cienkiej grubości.
4. Jeśli chodzi o stal nierdzewną, stal ocynkowaną, cewki ze stali kolorowej, podejmujemy delikatne czynniki, takie jak wałki gumowe, gładkie płyty transmisyjne, aby chronić powierzchnię bez uszkodzenia powierzchni.
5. Mamy wyraźną przewagę w projektowaniu i produkcji układu hydraulicznego dla tej cienkiej linii cięcia.
6. Zawsze wybieramy dobrych dostawców części hydrauliczne, silniki, reduktory prędkości, części elektryczne. Również chcemy zakupić te części zgodnie z wymaganiami klienta dla specjalnych cewek z cewki metalowej.
7. Ściśle kontrolujemy każdy związek procesu produkcyjnego, od zakupu materiału, do spawania, obróbki, hartowania i mielenia, do montażu, malowania. Dlatego też możemy zapewnić dobrą jakość cewki z cewki metalowej.
8. Możemy dostarczyć taką samą jakość cięcia cewki w niższych cenach, ponieważ jesteśmy dobrzy w zarządzaniu kosztami produkcji.
9. Silnik prądu przemiennego lub silnik prądu stałego, klient może swobodnie wybierać. Zwykle przyjmujemy silnik prądu stałego i sterownik Eurotherm 590 DC ze względu na zalety stabilnego biegu i duży moment obrotowy.
10. Działanie bezpieczeństwa zapewnia wyraźne oznakowanie na cienkich liniach cięcia, urządzenia zabezpieczające, takie jak zatrzymanie awaryjne itp.

Proces pracy:

Obciążenie cewki - podwójne trzpienie obrotowe - karmienie wężownicy, prasy i łyżki - karmienie ślimaka dwuślimakowego, poziomowanie pięciu rolek - cięcie końców - akumulator otworów (1) - wyrównanie paska - cięcie blachy - Akumulator otworów (2) - Rozdzielacz wstępny / napinacz / wałek pomiarowy długości - Recoiling / Coils press & separator - Coils-discharging - Hydrauliczne sterowanie - Elektryczne sterowanie

Główny parametr techniczny
Materiał zwojów: stal węglowa, stal nierdzewna, ocynkowana, kolorowa blacha stalowa
Grubość taśmy: (0,3-3) mm
Max. Szerokość taśmy: 1300mm
Wewnętrzna średnica cewek: ≥ 508mm
Średnica zewnętrzna zwojów: Φ1800mm
Max. Ciężar coil: 15000Kg
Silnik ścinający: silnik prądu stałego o mocy 75 kW
Wałek ślizgowy: Ф205 x 1400mm
Noże tarczowe na wałku ścinającym: ID205mm x OD310mm x 10mm, 6CrW2Si (H13, SKD-11).
Tarcza oddzielająca: ID75 x OD180mm x 6mm, 65Mn
Naprężenie zapewnione przez taśmę przechodzącą przez cierną wełnę filcową owinięto wokół drewnianych płyt.
Blok kominowy: Ф508 x 1400mm
Silnik spalinowy: Silnik 110KW DC
Sterowanie elektryczne: szafa sterownicza Eurotherm 590 DC plus pulpity sterownicze.
Prędkość cięcia: maks. 100 m / min, regulowana.

Specyfikacja maszyny do cięcia blachy stalowej:
