Wprowadzenie:

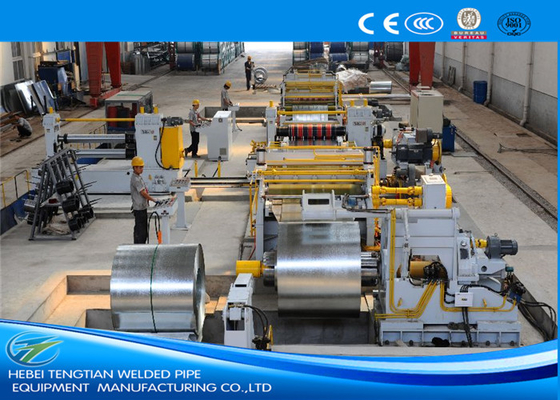

Ta gruba linia cięcia płytki, zwana również metal coil slitter, jest w stanie przeciąć grube stalowe cewki główne na małe cewki dla dzieci.Wyrzutnik wielkoobciążkowy z podwójnym mandrem, przewodnik głowicy cewkowej w stylu portalu, sprzęt prasowy i łopatowy, podwójny podkład do szczypania rolki, pięciorolkowy wyrównujący, obcinacz końcowy, stół rolkowy, centralny wyrównujący, strzygacz dysków, wiertarka złomu, akumulator otworów,przedseparator& napięcie, Portal stylu cewki-separator i tłocznik, coiler, cewki rozładunku samochodu, sterowanie hydrauliczne i sterowanie elektryczne.
Pojemność różnych modeli linii tnących grube arkusze (metalowe przędzacze cewkowe):
grubość paska: (3~12) mm, (4-16) mm, (5~20) mm;
Szerokość paska: 500-1800 mm, 800-2000 mm lub 1000-2200 mm.

2. Podwójny odwojownik stożkowo-mandrulowy, nie tylko do noszenia dużych cew, takich jak 35T lub 40T, ale również wygodny do załadunku cewki na odwojownik.
3Pojazd do ładowania cewki posiada platformę wspierającą z dwoma obracającymi się rolkami na krawędziach krawędzi, podczas ładowania cewki na decoiler z podwójnym stożkiem, z jednej strony, solidnie wspiera dużą cewkę; z drugiej strony,podwójne rolki na platformie samochodu z cewkami obracają się synchronicznie z głowicem odwijania.
4Wytrzymałość wszystkich walcowników i wałów wzrasta wraz z grubością taśmy stalowej.
5.Winklery dwustronne są napędzane przez dwa silniki momentu obrotowego i dwa reduktory prędkości.
6. Napinacz odwojowy metalowego przecinarki cewkowej lub linii odwojowej arkuszy przyjmuje solidną strukturę pięciorolkową, zapewniającą stabilne i równomierne napięcie do odwojowania.
7Wyrzutnik cewki jest zainstalowany na cewce, aby wypychać cewki podczas rozładowywania cewki szczeliny.
8. Silniki AC i reduktory prędkości napędzają szczypce i pięciorolkowe wyważacze i pięciorolkowe napięcia, natomiast silniki DC i reduktory prędkości napędzają szczeliny i odwrotniki.
9Elektryczne sterowanie maszyny do cięcia cewki: sterownik prędkości Parker Eurotherm 590 + sterowanie PLC.


Proces pracy:
Ładowanie cewki  Rozwijanie cewki podwójnym mandrem  Podawanie głowicy cewki, prasowanie i łopatkowanie  Podawanie cewki podwójnym rolkiem, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Główny parametr techniczny

Materiał cewki: stal węglowa HR/CR, np. Q235, blacha ocynkowana, blacha stalowa kolorowa itp.
Grubość paska: (4~16) mm
Środek do przecinania cewki metalowej Szerokość paska: 800~2200mm
Maszyna do cięcia cewki Maszyna do cięcia cewki

Średnica walców wyważających i walców napinowych: Φ230
Średnica wału przecinkowego: Φ360
Cięcia dyskowe Metal Coil Slitter: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Średnica bloku odchylacza: Φ760 mm
Maszyna do cięcia cewki Płyty oddzielające: 65Mn, OD250 x ID110 x T10/20mm
Silniki prądu stałego do przeciągacza i odbiornika: 200 kW, 250 kW.
Prędkość cięcia: (0~30) m/min, regulowana

Maszyna do cięcia linii jest zwykle dostosowywana zgodnie z wymaganiami klienta, tak długo jak dostarczasz nam parametry i wymagania,A następnie zaprojektowaliśmy dla Ciebie odpowiedni schemat wyposażenia maszyn.
