Szczegóły Produktu:
Zapłata:
|
materiał: | HRC, CRC, ocynkowana blacha stalowa | Napięcie: | 220/380/415/420 / 440V |
---|---|---|---|
Prędkość młyna: | Maks. 120 m / min | Gwarancja: | 1 rok |
Ostrze: | SKD11 | Tolerancja szerokości: | / 0,05 mm |
Kontroli: | PLC | Po sprzedaży usługi świadczone: | Inżynierowie dostępne do użytku maszyn za granicą |
Max. Paski do cięcia: | 25 pasków | Waga cewki: | 20 ton max. |
High Light: | slitting line machine,strip slitting machine |
Wprowadzenie:
Ponieważ grubość taśm cewki jest proporcjonalna do pojemności linii do cięcia blach, większa grubość cewek głównych wymaga większych modeli maszyn do cięcia wzdłużnego cewek. Zasadniczo możemy podzielić linie cięcia na trzy grupy zgodnie z różnicą grubości, to jest linią do cięcia wzdłużnego cienkiej blachy, maszyną do cięcia w kręgach o średniej grubości i krajarką do cewek z grubą metalową cewką.

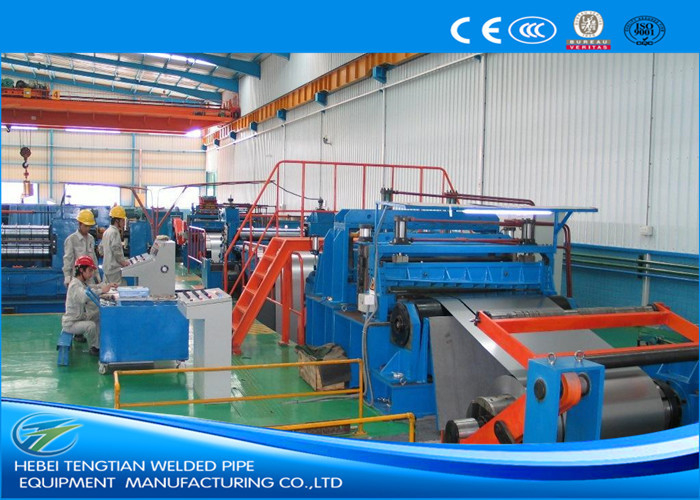

Ta linia do cięcia wzdłużnego cienkich arkuszy, zwana również krajarką cewek metalowych, jest rodzajem linii produkcyjnej do rozbijania cewek głównych na mniejsze cewki o określonej szerokości. Linia do cięcia wzdłużnego cienkich blach składa się z samochodu z wężownicą, odwijania pojedynczego trzpienia, podawania i odwijania zwojów, podwójnego podawania rolkami, trójwalcowania, cięcia końcowego, wyrównania taśmy, ścinania tarcz, zwijania złomu , akumulator otworowy, separator wstępny, napinanie, przewijanie, samochód z wężownicą, sterowanie hydrauliczne i sterowanie elektryczne.
Linia do cięcia wzdłużnego cienkich blach nadaje się do grubości taśmy wężownicy (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm i (0,4-4) mm; podczas gdy szerokość taśmy jest zmienna: 600 mm. 1000mm, 1250mm, 1600mm, 1800mm i tak dalej.
Zalety i cechy naszej maszyny do cięcia wzdłużnego cewki:
1. Każda linia produkcyjna (linia do cięcia wzdłużnego cienkich blach) jest zaprojektowana i wykonana ściśle według wymagań klienta. Nie tylko to, nasi inżynierowie starannie przemyślają buty klienta, upewniając się, że cewka metalowa jest kompaktowa, gładka, solidna i łatwa w obsłudze.
2. Cienkie cewki różnią się masą cewki, gdy maksymalna waga cewki jest mała, zwykle do rozwijania cewki metalowej stosuje się odwijarkę pojedynczego trzpienia (wspornika); gdy maksymalna waga cewki wynosi do 25 ton, właściwe jest użycie podwójnego odwijaka trzpieniowego dla maszyny do cięcia wężownicy.
3. Klient zazwyczaj potrzebuje wąskich cienkich pasków o dużej dokładności cięcia. Przywiązujemy dużą wagę do sterowania linią centralną, precyzyjnego sterowania akcesoriami do cięcia wzdłużnego, precyzyjnej kontroli odrzutu itp., Aby zapewnić precyzję cięcia przy małej grubości.
4. W przypadku cewek ze stali nierdzewnej, stali ocynkowanej, kolorowej stali, podejmujemy delikatne środki, takie jak rolki gumowe, gładkie płyty transmisyjne, aby zabezpieczyć idealną powierzchnię arkusza bez obrażeń.
5. Mamy oczywistą przewagę w projektowaniu i produkcji systemów hydraulicznych, w tym linii cięcia wzdłużnego blach.
6. Zawsze wybieramy dobrych dostawców części hydraulicznych, silników, reduktorów prędkości, części elektrycznych. Chcielibyśmy również zakupić te części zgodnie z wymaganiami klienta dla specjalnych metalowych cewek.
7. Ściśle kontrolujemy każde ogniwo procesu produkcyjnego, od zakupu materiału, przez spawanie, obróbkę skrawaniem, hartowanie i szlifowanie, aż po montaż, malowanie. Dlatego możemy się upewnić, że dobrej jakości metalowa cewka się rozetnie.
8. Możemy dostarczyć maszynę do cięcia w kręgach tej samej jakości po niższych cenach, ponieważ jesteśmy dobrzy w zarządzaniu kosztami produkcji.
9.AC silnik lub napęd DC, klient może swobodnie wybrać. Zwykle stosujemy silnik DC i sterownik Eurotherm 590 DC ze względu na zalety stabilnej pracy i dużego momentu obrotowego.
10.Bezpieczeństwo jest zapewnione dzięki wyraźnym wskazaniom na linii cięcia cienkich blach, urządzeniom zabezpieczającym, takim jak zatrzymanie awaryjne itp.
Proces pracy:
Ładowanie cewek - Rozwijarka z podwójnym trzpieniem - Podawanie z cewką, prasowanie i odgarnianie - Podwójne podawanie wałków, pięciorolkowe niwelowanie - Cięcie - Akumulator otworowy (1) - Wyrównywanie taśm - Cięcie tarczowe - Zwijanie złomu Akumulator otworowy (2) - Separator wstępny / Napinacz / wałek do pomiaru długości - Prasa i separator zwijany / Cewki - Rozładowywanie cewek - Sterowanie hydrauliczne - Sterowanie elektryczne
Główny parametr techniczny
Materiał cewek: HRC, CRC, GI, PPGI, Q195, Q235, Q345 ...
Grubość taśmy: (0,3-3) mm
Max. Szerokość taśmy: 1600 mm
ID cewki: ≥Φ508mm
OD cewki: 001800mm
Max. Waga cewki: 20000 kg
Silnik slitter: silnik prądu stałego 75 kW
Wał tnący: 20220 x 1650 mm
Noże tarczowe na wałku tnącym: ID220mm x OD330mm x 10mm, 6CrW2Si.
Tarcza rozdzielająca: ID85 x OD210mm x 6mm, 65Mn
Napinanie zapewnione przez pas przechodzący przez cierne wełniane owijanie wokół drewnianych płyt.
Blok zwijacza: 8508 x 1700 mm
Silnik zwijający: silnik prądu stałego 90 kW
Sterowanie elektryczne: szafa sterownicza Eurotherm 590 DC i panele sterowania.
Prędkość cięcia: maks. 100 m / min, regulowana.
Formularz specyfikacji maszyny do cięcia wzdłużnego cewki:
Model | Grubość | Szerokość | Waga cewki | Zakończona szerokość szczeliny | Maksymalna prędkość cięcia |
JY-1 x 600 | 0,2-1 mm | 100-600 mm | Max 8T | Min. 20mm | 120m / min |
JY-2 x 1300 | 0,3-2 mm | 300-1300mm | Maks. 15 T | Min. 25mm | 150m / min |
JY-3 x 1600 | 0,3-3 mm | 500-1600 mm | Max 20T | Min. 25 mm | 120m / min |
JY-4 x 1600 | 0,4-4 mm | 500-1600 mm | Maks. 30 T | Min. 30 mm | 120m / min |
Uwaga: dane w formie tylko jako odniesienie według ogólnych zakresów, zawsze projektujemy i wykonujemy każdą linię zgodnie ze specyficznymi wymaganiami każdego klienta, tak aby każdy klient mógł kupić od nas własną linię zawartości odwiertu. |
