Szczegóły Produktu:
Zapłata:
|
materiał: | HRC, CRC, blacha stalowa ocynkowana | Napięcie: | 220/380/415/420 / 440V |
---|---|---|---|
Prędkość młynów: | Maks. 120 m / min | Gwarancja: | 1 rok |
Nóż: | Nóż okrągły | Szerokość tolerancji: | /-0,05mm |
Kontroli: | PLC | Po sprzedaży usługi świadczone: | Inżynierowie dostępne do użytku maszyn za granicą |
High Light: | slitting line machine,strip slitting machine |

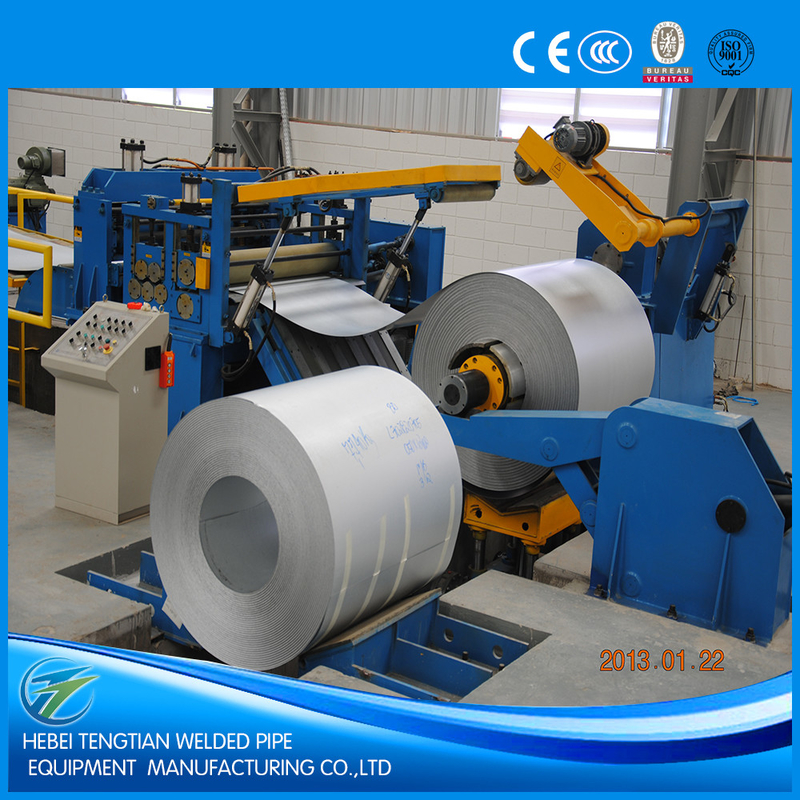

Wysokojakościowa półautomatyczna maszyna do cięcia blach
Opis sprzętu
Linia do cięcia, nazywana również maszyną do cięcia, nadaje się do odwijania cewki metalowej w pasek, cięcia w węższe taśmy o wymaganej szerokości i ponownego ich zrzucania na sprzedaż lub do następnej procedury.
Linia ścinająca może być podzielona na cienką linię cięcia wzdłużnego i grubą linię nacięcia na grubość taśmy cięcia wzdłuż taśmy lub miedzi, staliwa krzemowego, staliwa nierdzewnego, aluminium, taśmy nacinającej na taśmę węglową itp. W celu przetworzenia materiału.
Linia rozcinająca składa się z
1. Załadować pojazd zwojowy
2. Uncoiler
3. Urządzenie prostownicze
4. Szlifierka ślizgowa i prostownica hydrauliczna
5. Pętla pętli
6. Prowadnica boczna
7. Slitter
8. Platforma przejściowa i nawijak złomu
9. Pętla pętli
10. Stacja naprężeń
11. Recoiler
12. Rozładunek wężownicy
Jako przykład stosuje się cienką linię nacięć przeznaczoną do odwijania, cięcia i powlekania zimnowalcowanej stali węglowej, taśmy stalowej ocynkowanej na gorąco, o zakresie grubości 0,3-3,0 mm i szerokości w zakresie 800-1250 mm.
Główny parametr techniczny
Materiał: walcowana na zimno walcowana na gorąco stal węglowa, stal ocynkowana.
Grubość materiału: 0,3-3,0 mm
Szerokość materiału: 800-1250mm
Coil ID: Φ508mm / Φ610mm
Coil OD: ≤Φ2000mm
Ciężar cewki: maksymalnie 20 ton
Najmniejsza szerokość taśmy szczelina: 25mm (grubość taśmy1mm)
Dokładność cięcia szerokości: ± 0.05mm (grubość taśmy1), ± 0.1mm (grubość taśmy> 1.5mm)
Ścinanie Bur: 0.03minimum, 5% grubości
Liczba nacięć: 25º (grubość1mm), 12º (grubość2mm), 7º (grubość 3mm)
Prędkość robocza linii: maks. 150 m / min
Całkowita moc: ok. 210g
Maszyna do cięcia linii jest zazwyczaj dostosowywana do wymagań klienta, dopóki podasz nam parametry i wymagania, a następnie zaprojektowaliśmy dla Państwa odpowiedni sprzęt maszynowy.
Poniżej znajduje się część modeli zaprojektowanych przez firmę Tengtian
Model | Strip Grubość | Szerokość paska | Ciężar cewki | Prędkość | Całkowita moc | Obszar Zajęty |
(mm) | (mm) | (tona) | (m / min) | (kw) | (m) | |
TTSL-450 | 0,15-3,0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL -650 | 0,2-3,0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0,3-3,0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0,3-6,0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL- 1650 | 2,0-8,0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL -2000 | 2,0-8,0 | 800-1950 | 35 MAX | 0-120 | 550 | 37X17 |
