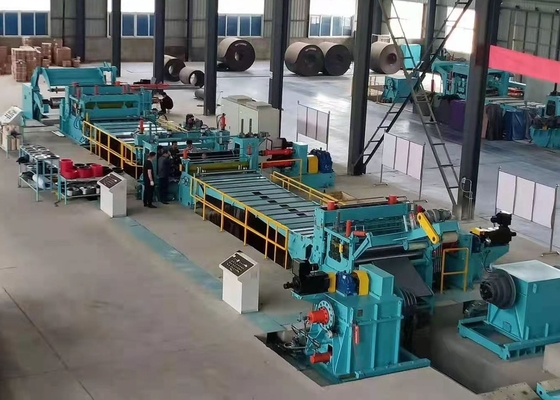

Szerokość cewki Maks. 1650 Mm Waga Maks. 30T Maszyna do cięcia wzdłużnego stali Kolor zielony

Opis struktury urządzenia

Uwaga: Niniejsza lista parametrów jest wyłącznie do celów odniesienia, a szczegółowe parametry muszą być jeszcze omówione przez obie strony w celu osiągnięcia najlepszych wyników

1.Kołowo

Celem: transport materiału zwojowego do maszyny rozwojowej.

Struktura: samochód jest zainstalowany na pasie pod podłogą, który składa się głównie z siedzenia pojazdu i wału koła ruchowego, ramy w kształcie litery V i pręta prowadnicza,silnik spowolnienia ruchowego i butelka oleju podnoszącego.

2Rozwijanie.

Stosowanie: wspierająca cebula ze stali surowej.

Struktura: podwójny typ oporu.Przez rozszerzanie i skurcz bębna, skrzynki biegów, mechanizmu biegów, pneumatycznego hamulca bębnowego, rolka na pośrodku.silnik aktywnie otwiera głowicę materiału. Gdy linia produkcyjna pracuje nieprzerwanie, wał wyjściowy silnika spowalniającego odłącza się przez sprzęgło i silnik nie działa.Materiał cewki jest napędzany przez wyprostowacz trakcyjny lub maszynę do cięcia.Napięcie rozwijające się jest zapewniane przez hamulce bębnowe.

Specyfikacja techniczna:

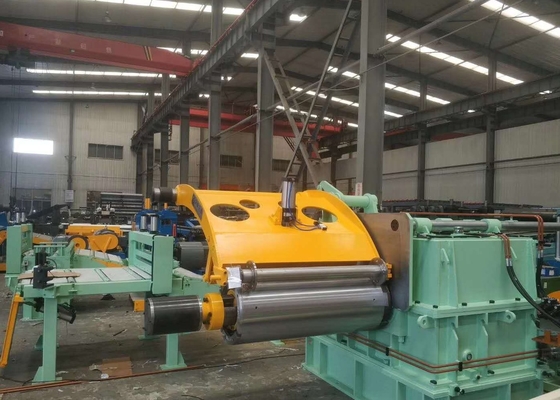

3- Nie.Urządzenie prowadzące ciśnienie

Celem: wyładowanie głowicy z giętego materiału i wprowadzenie jej do maszyny do wyprostowania trakcji.

Struktura: składa się z walcowania, walcowania i płyty.Wykładanie powłoki walcowania, ciśnienie hydrauliczne do zaciskania głowicy materiału walcowania, elektryczne obracanie wystawy materiałów;Głowa łopaty podtrzymuje płytę z nocnym rozszerzeniem ciśnienia i hydraulicznego huśtawki, a głowica płyty jest wyciągana poprzez wyrównanie głowicy materiału;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

Specyfikacja techniczna:

4- Nie.Pull&Straightener

Celem: kalibracja materiału płyty i wprowadzanie głowicy materiału do maszyny do cięcia.

Struktura: składa się z 1 pary walców do karmienia szczypcami, 5 walców wyrównujących, ramy i układu napędowego.5 walcowników wyrównania rozmieszczonych na górnej 2 i dolnej 3, a górny walcownik jest przyciskiwany do dołu siłą elektryczną. Walcownik roboczy jest napędzany przez silnik prądu stałego poprzez skrzynkę rozdzielczą biegów i uniwersalne sprzężenie.

Specyfikacja techniczna:

ü Prędkość

60 m/min/ Grubość ≥ 3,5 mm

90 m/min/Grubość ≤ 3,0 mm

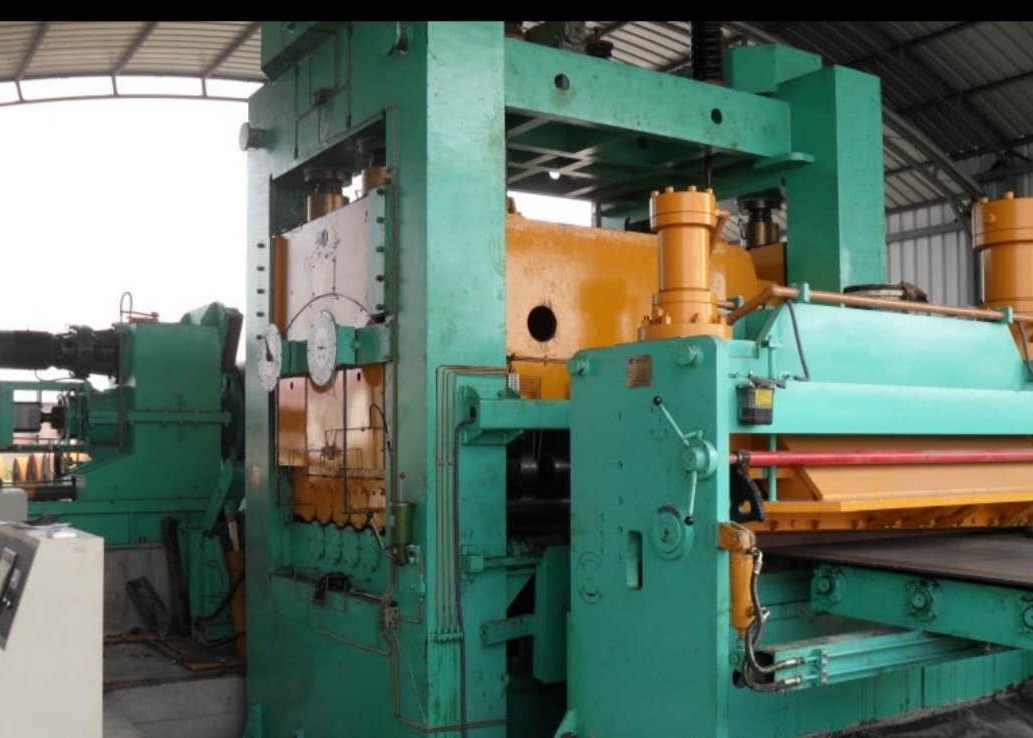

5- Nie.Ogrzewanie

Stosowanie: odcinanie nieprawidłowej głowicy płyty do późniejszego przetwarzania płyty stalowej.

Konstrukcja: składa się z tablicy ściennej, górnego i dolnego siedzenia noża, ostrza prostokątnego (można wykorzystać cztery strony ostrza), mechanizmu regulacji otworu, synchronicznego wału biegów i cylindru napędowego.Ręcznie sterowane obcinanie. Strona rozładowania z hydraulicznym mostkiem huśtawczym, pod głowicą płyty zbierania mostka.

Specyfikacja techniczna:

Materiał ostrza C12MoV

butelka olejowa Ø150X80mm 2 sztuk

6- Nie.1# Akumulator

Struktura: hydrauliczny podwójny most przesuwny, który składa się z zakrzywionej ramy materiału i mostu przesuwnego z tablicą rolkową.

Średnica rolki przejściowej 90-100 mm, pokrycie powierzchni rolki chromowaniem

Płytka przejściowa jest umieszczona między walcami, aby ułatwić przejście głowicy materiału

Wahadło wahadłowe Ø 100 x 1000 mm 2 sztuk

Wielkość jamy: długość x szerokość x głębokość = około 5000X2200X3000mm

7- Nie.Urządzenie koncentrujące

Stosowanie: kierowanie prostym kierunkiem materiału arkuszowego, poprawa prostoty arkusza cięcia

materiał.Struktura: przyjmowanie pionowego kierowcy rolkowego, składającego się głównie z pręta śrubowego, polerowanego pręta, siedzenia przesuwnego, pionowego kierowcy rolkowego, silnika regulacyjnego, regulacyjnego koła ręcznego i koła jałowego.

Specyfikacja techniczna:

Rolka przewodnicza Ø 100 mm średnicy, materiał do GCr15, 6 sztuk

Średnica walca Ø90 mm, pokrycie powierzchni chromem.

Dwa silniki napędzają odpowiednio koło prowadzenia do regulacji szerokości prowadzenia

8- Nie.Wyrób szczotkowany

Stosowanie: głowica podawania klipu do maszyny do cięcia

Struktura:

Parę rolek karmiących, średnica rolek Φ 200 mm, rolek z gumy poliuretanowej.

Dolne walcowanie jest napędzane przez silnik AC z urządzeniem sprzęgła.

Górny walcownik pasywny, podnoszenie cylindra.

9- Maszyna do cięcia.(noże podwójne, rodzaj podstawy)

Stosowanie: do cięcia materiału arkuszowego w różnych szerokościach

Struktura: typ suwak.Po obu stronach narzędzia, górnym i dolnym wału, mechanizm regulacji odstępów wału, urządzenie przesyłowe itp.skrzynia biegów i połączenie uniwersalne, a silnik napędza boczny przyczepnik narzędzia do otwierania i zamykania dla wygodnej wymiany narzędzia. Zawiera urządzenie szybkiego wymiany noża.

Specyfikacja techniczna:

Specyfikacje wału noża: 320 x 2000 mm Ø, materiał 42CrMo, twarda powierzchnia chromowana.

Skok z ramienia stołu osi noża 0,01 mm;Skok średnicy wału cięcia 0,025 mm/1 m;Równoległość wału noża 0,03 mm/1 m

10. przesuwacz krawędzi(2 zestawy)

Celem: zbieranie krawędzi złomu z materiału arkuszowego ciętego przez maszynę do cięcia

Struktura: pozioma.Położony po obu stronach linii produkcyjnej, napęd silnikowy regulacji prędkości AC.Złożony jest z silnika, reduktoru, klawy walcowej i urządzenia rozładowującego.Drut krawędzi jest pochodzący z koła tic-tac-toe

Specyfikacja techniczna:

Szerokość przekierowania krawędzi 3-20 mm

Masa odwijania 400 kg/zestaw

Szybkość ponownego rozszerzania 0-100 m/min

Silnik YVP7.5kw,2 zestawy

11. 2# Akumulator

Celem: sterowanie synchronizacją prędkości między maszyną do cięcia i maszyną do uzwojenia

Struktura: pojedynczy most huśtawny, składający się z łukowatego stojaka i mostu huśtawczego z stołem rolkowym

Specyfikacja techniczna:

Średnica walca przejściowego 90-100mm, powierzchnia walca chromowanaPłytka przejściowa jest umieszczona między walcami, aby ułatwić przejście materialnej głowicy kołysanej cylindra Ø100 x1000mm, 2 sztuk

Wielkość dołu: długość x szerokość x głębokość = około 5000X2200X5000mm12.

Celem: oddzielenie pasów przewodniczych

Struktura: istnieją dwie grupy separatorów, które mogą być przenoszone poziomo w celu zastąpienia płyt izolacyjnych.Wyrzuty z płytki izolacyjnej.
