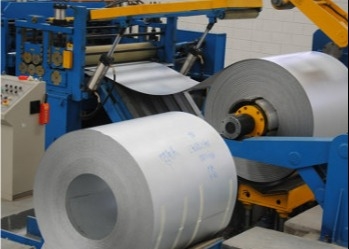

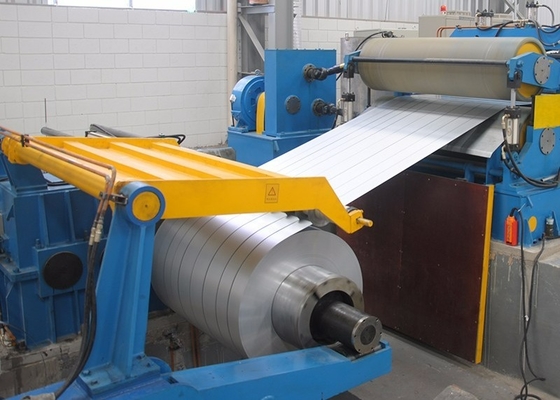

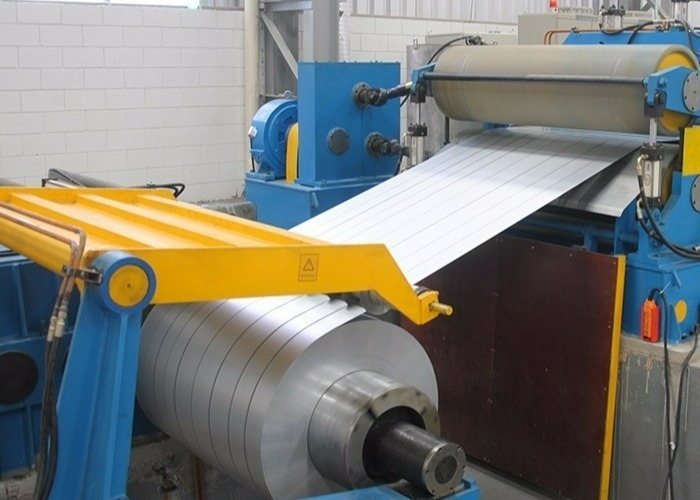

Masa cewki Maks. 35000 kg 3 ~ 14 mm × 1600 mm Maszyna do cięcia wzdłużnego ze stali metalowej

Maszyna do cięcia metalowej cewki stalowej

3~14mm×1600mm Maszyna do cięcia cewki stalowej Ogólne wprowadzenie

Ta linia produkcyjna nadaje się do ciągłych wzdłużnych pasów do obcinania o szerokości 800-1500 mm i grubości 0,5-3 mm dla stali strukturalnej zwykłej węglowej walcowanej na gorąco,stali strukturalnej o niskiej stopnicy stopowej i innych materiałów. Zwane jednostką cięcia 1500 × 0,5 ~ 3 mm.

3~14 mm × 1600 mm maszyna do cięcia cewki stalowej MParametry techniczne:

A. Dane dotyczące maszyny:

1Nazwa urządzenia: linia przecinkowa

2Model: 14x1600

3Proces pracy:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Funkcja 2]→Tabułka rolkowa→Korekcja odchylania→przyciskanie→finie wyrównanie→mierzenie długości→przyciskanie ogona→cięcie→podnoszenie i układanie

B.Parametry materiału przetwórczego:

Parametry materiału wejściowego:

Materiał: walcowana na gorąco cebula stalowa Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Grubość cewki: 3 mm ≈ 14 mm (Q235B) 3 mm ≈ 12 mm ((Q355B)

Szerokość cewki: 700 mm ≈ 1600 mm

Średnica wewnętrzna cewki: Φ610 mm, Φ760 mm

Średnica zewnętrzna cewki: Φ1000mm Φ2200mm

Masa cewki: maks. 35000Kg

Parametry materiału wyjściowego:

1)Parametry produktu gotowego w przekroju:

Dokładność długości: długość ≤±1,0 mm/L=2m

Diagonalna ≤±1,5 mm/L=2 m

Płaskość: lepsza niż krajowa norma GB709-2006Długość paletowania: 2000mm12000mm

Wysokość paletowania: maks. 400 mm

Obciążenie paletowaniem: maks.15000Kg

2)Parametry produktu gotowego:

Pojemność cięcia: do 3 taśm (jeśli grubość płyty wynosi 13-14 mm, z wyłączeniem krawędzi odpadów)

Maksymalnie 4 taśmy (gdy grubość płyty wynosi 11-12 mm, z wyłączeniem krawędzi odpadów)

Maksymalnie 6 taśm (jeśli grubość płyty wynosi 9-10 mm, z wyłączeniem krawędzi odpadów)

Maksymalnie 8 taśm (jeśli grubość płyty wynosi 7-8 mm, z wyłączeniem krawędzi odpadów)

Maksymalnie 10 taśm (gdy grubość płyty wynosi 3-6 mm, z wyłączeniem krawędzi odpadów) dokładność linii prostej: ≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Szerokość cięcia: min.120 mm

Tolerancja szerokości: ±0,3 mm

Średnica wewnętrzna owijania: Φ610 mm

Masę zwrotną: maks. 35000 kg

Tolerancja wieży: ≤±10 mm (nie liczą się 3-5 kół wewnątrz i na zewnątrz)

C. Podstawowe dane maszyny:

Prędkość konstrukcyjna: maks.15-30m/min (w czasie otwarcia, dostosowywać w zależności od grubości płyty i materiału)

Maks.30-80m/min (w przypadku nawijania, dostosować zgodnie z grubością i materiałem płyty)

Kierunek jednostki: □Z lewej na prawą lub □Z prawej na lewo (zwrócony do jednostki na stole operacyjnym)

Zasilanie: trójfazowe 380V AC, 50Hz

Powierzchnia podłogi: ≈65m×11m (L×W)

Środowisko użytkowania: temperatura otoczenia: -10°C-40°C

wilgotność względna: ≤ 80%

Klasa ochrony: IP40

Maszyna do cięcia cewki stalowej o wymiarach 3~14 mm × 1600 mmKoncepcja projektowania produktu:

1Niezawodność: sprzęt został zaprojektowany i wyprodukowany z wysoką niezawodnością w celu zapewnienia normalnej i ciągłej pracy sprzętu.

2Bezpieczeństwo: systemy mechaniczne, hydrauliczne i elektryczne całego zestawu urządzeń są wyposażone w niezawodne urządzenia ochronne i bezpieczeństwa.Sprzęt posiada funkcję awaryjnego zatrzymania i sprzęt reagowania, i może być automatycznie lub ręcznie zatrzymany w nagłych wypadkach.

3Ochrona środowiska: Wszystkie rodzaje oleju hydraulicznego stosowanego w sprzęcie mogą być niezawodnie odzyskiwane i poddawane recyklingowi, a brak wycieku nie zanieczyszczy środowiska.

4Oszczędność energii: W projekcie w pełni uwzględniono zużycie energii przez urządzenie i zastosowano jednostkę o wysokiej wydajności transferu, w połączeniu ze zwiększeniem dokładności produktu,w celu zmniejszenia własnej konsumpcji.

5. Łatwość obsługi: sprzęt jest łatwy w obsłudze, a dialog człowiek-maszyna jest wygodny.

Maszyna do cięcia cewki stalowej o wymiarach 3~14 mm × 1600 mmCharakterystyka:

1Główna moc tej maszyny jest napędzana przez silnik prądu stałego, który może utrzymać stabilną prędkość obrotową i moment obrotowy przy niskiej prędkości.Jest sterowany przez regulator prądu stałego w celu regulacji zużycia energii zgodnie z różnymi specyfikacjami przetwarzania.

2. Jednostka jest sterowana przez zaawansowany system PLC, a operator może wykonać operację za pośrednictwem ekranu dotykowego. Oprogramowanie przyjmuje samodzielnie opracowany system sterowania Zeye (2018SR678630),który jest łatwy w obsłudze i osiąga wysoką wydajność i niskie zużycie energii.

3Główna moc jest wyposażona w słynną markę reduktor biegów powierzchniowych z twardymi zębami, który ma wysoką wydajność transmisji i niewielkie zużycie.

4Po spawaniu główne elementy są wygrzewane, aby wyeliminować napięcie wewnętrzne, a następnie wysączone piaskiem i odporne na rdzew,i przetwarzane przez nowy rodzaj precyzyjnego centrum obróbki CNC.

5Zeye jest zaangażowana w projektowanie i rozwój tego produktu, ściśle zgodnie z krajowymi normami w procesie produkcji,Konstrukcja oprogramowania i sprzętu jako podstawa, z doskonałą jakością i troskliwą obsługą, i stale dostarczając krajowym i zagranicznym klientom przemysłu wiodący sprzęt do obróbki blachy.

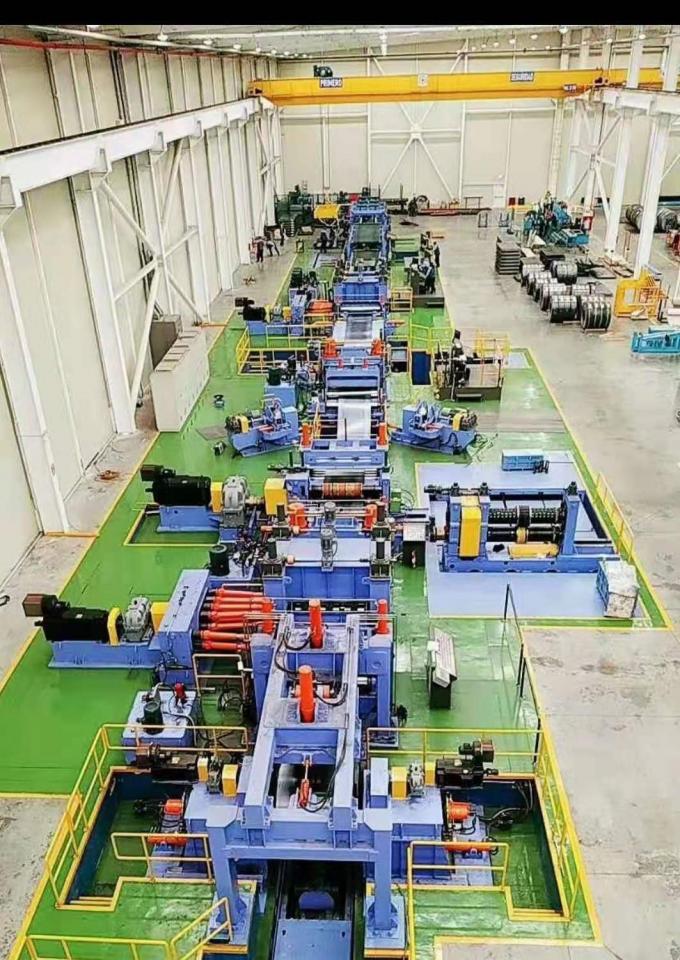

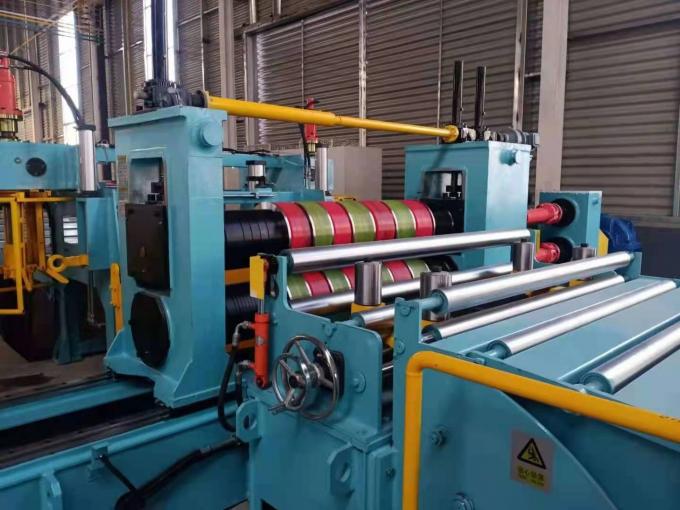

Odniesienie do rysunku produktu gotowego
