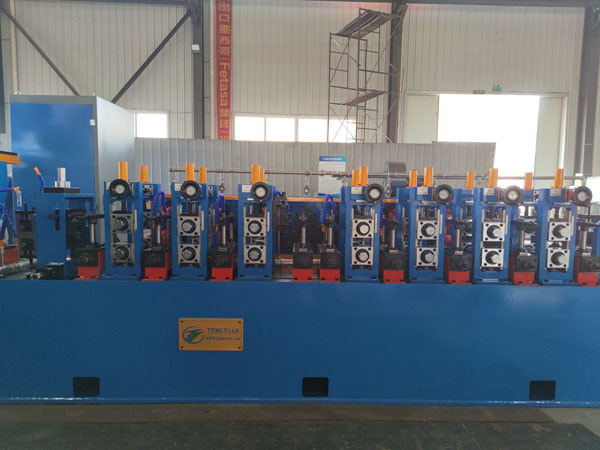

Młyn zwojowy rurociągowy z prostym szwem do rurociągów okrągłych o średnicy 30 mm
Wprowadzenie ogólne
Linia produkcyjna HG30 wysokiej częstotliwości jest zaprojektowana do produkcji okrągłych rur 15-30mm i według wielkości kwadratowych rur, grubości 1-3mm.linia produkcyjna może produkować spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszenie kosztów rolka w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG50 przyjmuje styl konstrukcji dziury o podwójnym promieniu.
Rury okrągłe: 15-30 mm
Rury kwadratowe :10x10 15x15 20x20 mm
Rurociąg: 20x10 mm
Grubość: 1-3 mm
Młyn rurowy ERWGłówne parametry i specyfikacje
|
(1)Specifikacje materiału:
|
|
Standardowy
|
Międzynarodowa standardowa maszyna do tłoczenia rur
|
|
Materiał
|
stali ocynkowanej
|
|
Właściwości mechaniczne
|
σb≤520Mpa,σs≤365MPa
|
|
Szerokość paska
|
50-100 mm
|
|
Gęstość paska:
|
1-3 mm
|
|
Średnica wewnętrzna cewki
|
Φ508 mm
|
|
Średnica zewnętrzna cewki
|
Φ1300 φ2000 mm
|
|
Waga cewki
|
≤ 3T
|
|
(2) Specyfikacja rur
|
|
Średnica rury
|
Rury okrągłe :30 mm
Rury kwadratowe :10x10 15x15 20x20 mm
Rurociąg: 20x10 mm
|
|
Długość
|
3-6m
|
|
Dokładność cięcia rur
|
0-6 mm
|
|
Szybkość formowania
|
maks. 80 m/min dla grubości 1 mm
|
|
(3)Kupujący powinien samodzielnie dostarczać
|
|
Pracownicy
|
60x12m, H>5m ((wiór do ziemi)
|
|
Władza
|
Ok. 3500 kW 380V/60Hz/3 fazy
|
|
Krążenie Chłodząca woda (cały system)
|
Przepływ: 30+30 CBM
Pojemność basenu: 40 m3
|
|
Powietrze sprężone
(cały system)
|
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
|
|
Kabel
|
Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny.
|
spawany młyny rurowe Proces pracy
Stal z taśmy do cewki→odwojownik →prostowacz końcowy→spłaszczacz→sztylnik łyżkowy→jednostka materiału magazynowego →formatyzowany,sztylowany,chłodzący,dokładny przewód Dia. wielkość →dokładny rozmiar długości przewodu, cięcie→inspekcja →opakowanie
