Węglowa stalowa rurociąg kwadratowy 300x300mm ERW Rurociąg
Wprowadzenie ogólne
Jest przeznaczony do produkcji walcowanych rur stalowych, w tym rury kwadratowej i deformowanej. Cała linia wykorzystuje jeden zestaw walców, reguluje rozmiar za pomocą automatycznego sterowania PLC.
Przyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Rury kwadratowe: 100x100 150x150 200x200 300x300 mm
Rurociąg Rec:120x80 140x60 200x100 250x150 400x200 mm
Grubość: 10-12 mm
Główne parametry i specyfikacjer ERW Młyn rurowy
|
(1)Specifikacje materiału:
|
|
Standardowy
|
Międzynarodowa standardowa maszyna do tłoczenia rur
|
|
Materiał
|
stali ocynkowanej
|
|
Właściwości mechaniczne
|
σb≤520Mpa,σs≤365MPa
|
|
Szerokość paska
|
400-1200 mm
|
|
Gęstość paska:
|
10-12 mm
|
|
Średnica wewnętrzna cewki
|
Φ508 mm
|
|
Średnica zewnętrzna cewki
|
Φ1300 φ2000 mm
|
|
Waga cewki
|
≤ 20T
|
|
(2) Specyfikacja rur
|
|
Średnica rury
|
Rury kwadratowe: 100x100-200x200 mm
Grubość: 10-12 mm
|
|
Długość
|
6-12 m
|
|
Dokładność cięcia rur
|
0-6 mm
|
|
Szybkość formowania
|
maks. 50 m/min dla grubości 1 mm
|
|
(3)Kupujący powinien samodzielnie dostarczać
|
|
Pracownicy
|
60x12m, H>5m ((wiór do ziemi)
|
|
Władza
|
Ok. 3500 kW 380V/60Hz/3 fazy
|
|
Krążenie Chłodząca woda (cały system)
|
Przepływ: 30+30 CBM
Pojemność basenu: 40 m3
|
|
Powietrze sprężone
(cały system)
|
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
|
|
Kabel
|
Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny.
|
Proces roboczy do rurociągu ERW
Stal z taśmy do cewki→odwojownik →prostowacz końcowy→spłaszczacz→sztylnik łyżkowy→jednostka materiału magazynowego →formatyzowany,sztylowany,chłodzący,dokładny przewód Dia. wielkość →dokładny rozmiar długości przewodu, cięcie→inspekcja →opakowanie

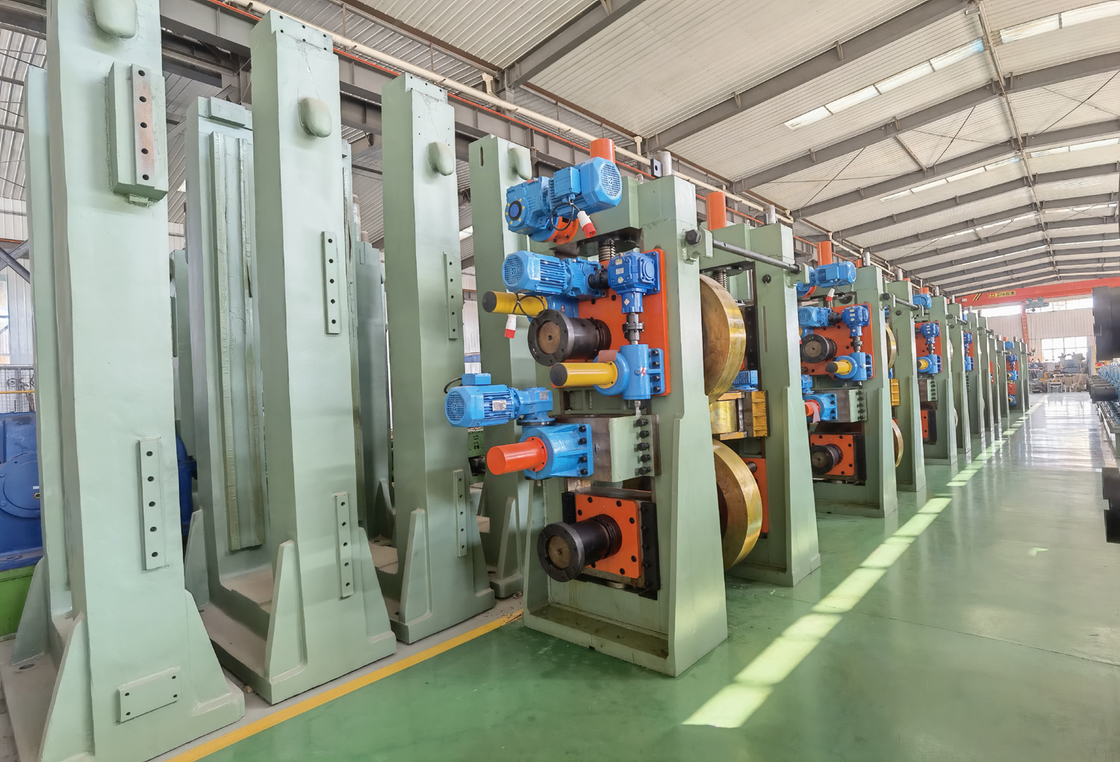

ERW Młyn rur
Nasza fabryka ERW Pipe Mill
Nasze biuro
Nasz zespół
Poprzedni projekt dla fabryki rur ERW
Certyfikat przetwórstwa i zarządzania rurami ERW
