Wyroby zwojowe o prostym szycie automatyczne pakowanie i wiązanie wysokiej częstotliwości

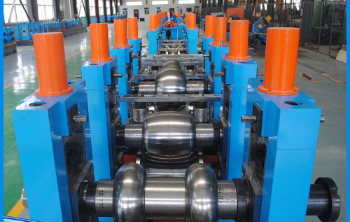

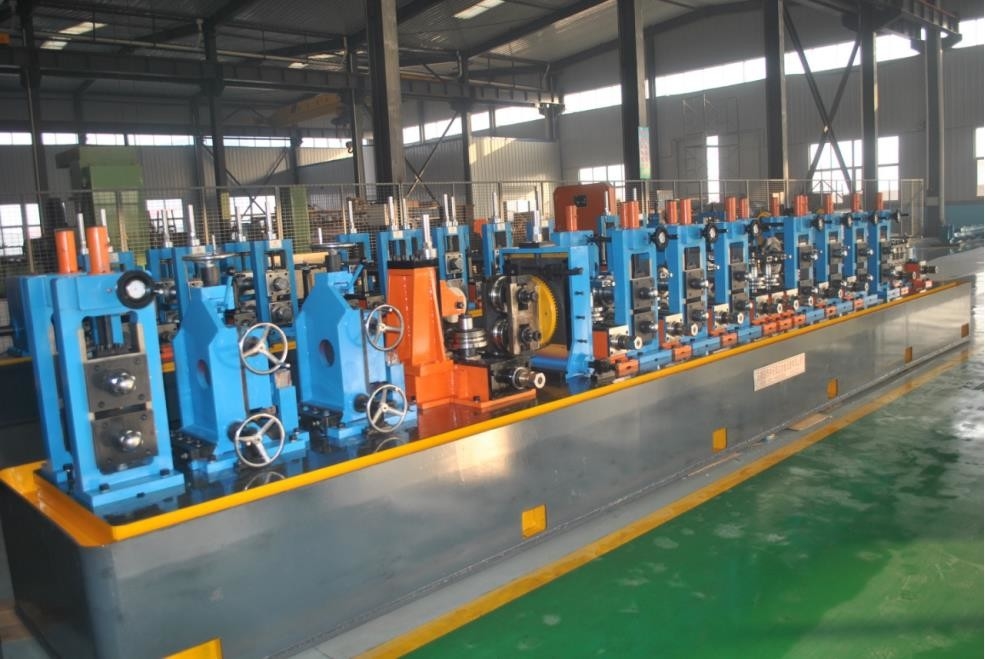

Linia produkcyjna HG 76.2 High-Frequency Welded Pipe Production Line jest przeznaczona do produkcji rur spawanych o średnicy Ф19-Ф76.2 mm i grubości ściany 2,0-4,0 mm oraz kwadratowej rury 15x15-60x60 mm, grubości 2,0-4,0 mm.Przyjęcie projektu przepustki, linia produkcyjna może produkować spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, obniżenie kosztów walca w celu zagwarantowania wysokiej wydajności,HG 76.Linia produkcyjna 2 przyjmuje styl konstrukcji z podwójnym promieniem otworu..
1Główne parametry i specyfikacje
| Specyfikacje materiału |
Zgodne ze standardem YB189-64 |
| Materiał |
Stal o niskiej zawartości węgla i stali o niskiej stopowości |
| Właściwości mechaniczne |
σb≤ 520Mpa,σs≤365MPa |
| Szerokość paska |
Od 60 do 240 mm |
| Gęstość paska |
2 do 4 mm |
| Średnica wewnętrzna cewki |
480 do 520 mm |
| Średnica zewnętrzna cewki |
Od 1000 do 1800 mm |
| Waga cewki |
≤ 3T |
| Specyfikacja rur spawanych |
Średnica rury okrągła:φ19-φ76.2mm 2 do 4mm
Rury kwadratowe: 15 x 15 do 60 x 60 mm 2 do 4 mm
|
| Stała długość cięcia |
4 do 6 m |
| Dokładność cięcia rur |
0 do 3 mm |
| Szybkość formowania |
20 do 130 m/min |
2. Przepływ procesu
1. Ładowanie cewki
2Rozwijanie.
3. cięcie i spawanie
4Akumulator spiralny poziomy
5. Formowanie
6. Spawanie HF
7- Odkurzanie.
8Chłodzenie.
9Rozmiary
10Wyprostowanie.
11Piła do cięcia na zimno
12/ Przekazuję
13- Spakowanie.
14. Przechowywanie
3Zasada wyposażenia
Wysokiej częstotliwości linii produkcyjnej zwojowych rurociągów jest specyfikacja stalowej pasów jedzenia, przez rolkę przynieść zwinięte do rurki billet stalowy,a następnie użyć wysokiej częstotliwości efektu bliskości i efekt skóry zrobić krawędzi paska natychmiastowe ogrzewanie do temperatury spawania, a następnie przez ochłodzenie wodne, rozmiarowanie i wyprostowanie zgodnie z wymaganymi specyfikacjami rury stalowej.Linia produktowa w każdej jednostce na bazie narzędzi przetwarzających i absorbujących krajowych i zagranicznych podobnych urządzeń, w połączeniu z chińskimi warunkami krajowymi, innowacyjną konstrukcją, wygodną obsługą i utrzymaniem, prostą.i może produkować elektryczne spawane rury stalowe z wysoką precyzją poprzez przyjęcie rozsądnego przejścia rolkowego.
