200x200x10mm szybkiej zmiany walcowane rury kwadratowe wysokiej częstotliwości spawany Mill Rury
Maszyna Ogólne wprowadzenie
F200x200 szybkiej zmiany walcowane rury kwadratowe High Frequency Welded Pipe Mill jest głównie do produkcji rury kwadratowej wielkości 100x100-200x200mm, rury prostokątnej 100x150-100x300mm, grubość jest od 5-10mm.Ta linia może produkować równe wielkości okrągłe rury poprzez stojak do zmian i rolkę..Ta linia produkcyjna każda jednostka wykorzystuje najnowocześniejszą technologię, innowacyjny projekt, pełną kontrolę z sterowaniem PLC, zaawansowaną technologią, wygodną obsługę i konserwację,i osiągnął międzynarodowy poziom.
Główne parametry i specyfikacje
(1)Specifikacje materiału: |
Standardowy | Międzynarodowa standardowa maszyna do tłoczenia rur |
Materiał | stali ocynkowanej |
Właściwości mechaniczne | σb≤520Mpa,σs≤365MPa |
Szerokość paska | 400-800 mm |
Gęstość paska: | 5-10 mm |
Średnica wewnętrzna cewki | Φ508 mm |
Średnica zewnętrzna cewki | Φ1300 φ2000 mm |
Waga cewki | ≤ 25T |
(2) Specyfikacja rur |
Średnica rury | Rury kwadratowe: 100x100-200x200 mm
Grubość: 5-10 mm |
Długość | 6-12 m |
Dokładność cięcia rur | 0-6 mm |
Szybkość formowania | maks. 100 m/min dla grubości 1 mm |
(3)Kupujący powinien samodzielnie dostarczać |
Pracownicy | 95x12m, H>5m ((wiór do ziemi) |
Władza | Ok.2500KW 380V/60Hz/3fazy |
Krążenie Chłodząca woda (cały system) | Przepływ: 30+30 CBM
Pojemność basenu: 40 m3 |
Powietrze sprężone
(cały system) | Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2 |
Kabel | Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny. |
Proces roboczy dla maszyny do młynówki rur

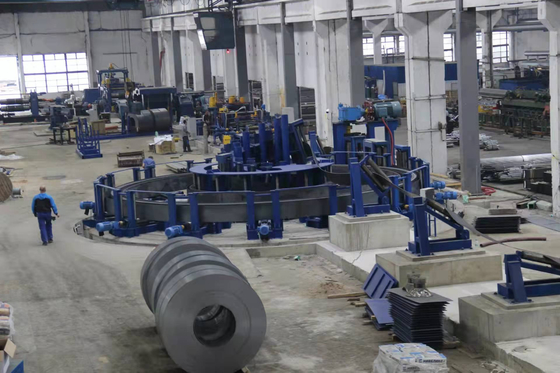

Stal z taśmy do cewki→odwojownik →prostowacz końcowy→spłaszczacz→sztylnik łyżkowy→jednostka materiału magazynowego →formatyzowany,sztylowany,chłodzący,dokładny przewód Dia. wielkość →dokładny rozmiar długości przewodu, cięcie→inspekcja →opakowanie
Główne cechy urządzenia:
1.W bardzo krótkim czasie, aby zakończyć regulację walca, skrajnie skrócić czas wymiany walca podczas wymiany produktów, a tym samym poprawić wydajność i zmniejszyć koszty produkcyjne;
2W przypadku urządzeń wykorzystuje się jeden zestaw formy połączonej, produkując różne specyfikacje rury, wystarczy dostosować,nie trzeba zmieniać,spadek zużycia rolki powyżej 90%,w ten sposób zmniejszając koszt walca; Potrzeba zmiany rolka do ostatecznego otwartego stopu przy produkcji 80x80mm rury.
3.Wraz z regulacją serwo silnika, zmniejsza wprowadzanie narzędzi i uszkodzenia sprzętu przy zmianie rolki, poprawia żywotność sprzętu.
4Ze względu na strukturę rolki kompozytowej punkt kontaktu między rolką a taśmą zamiast pierwotnego kontaktu linii zmniejsza zużycie rolki i zwiększa jej żywotność.
5.Tranzytowy silnik używa marki SIMENS BEIDE, łożyska używają marki NSK, materiał walcowy używa złota o wysokiej złożoności Cr20
