Szczegóły Produktu:
Zapłata:
|
| Waga cewki: | ≤10,0T | Grubość cewki: | 1,5～4,5 mm |
|---|---|---|---|
| Szerokość cewki: | 160～400mm | Wewnętrzna średnica: | φ508～φ610mm |
| Średnica zewnętrzna: | φ1500～φ2000mm | Prędkość: | 75X45—80m/min；100X100—60m/min |
| Gwarancja: | Rok | Materiał: | HRC niskowęglowy |
| High Light: | jednostka kombinowana walcarka do rur spawanych,technologia formowania ff walcarka do rur spawanych,technologia formowania ff walcarka do rur spawanych |
||

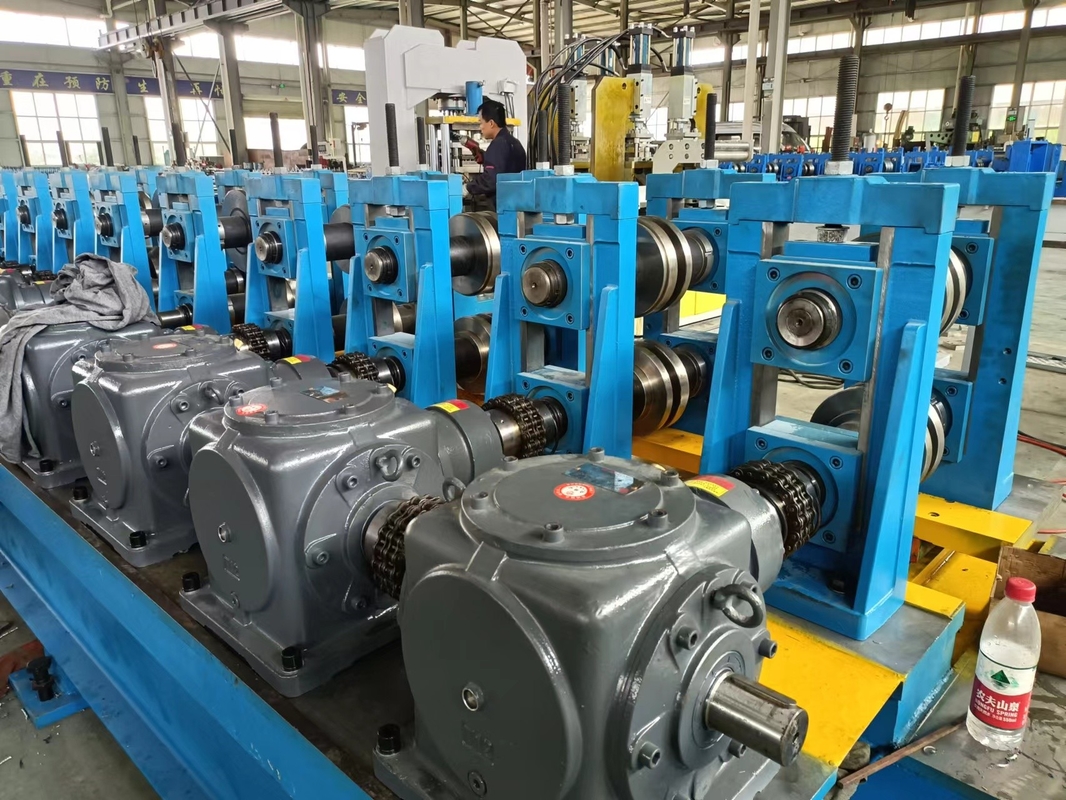

Jednostka serii LW Połączona spawarka rurowa Technologia formowania FF Weld Pipe Mill
I. Materiał Specyfikacje:
Zgodny ze standardem YB189-64
Materiał: stal niskowęglowa i stal konstrukcyjna niskostopowa
Własności mechaniczne: σb≤520Mpa,σs≤365MPa
szerokość paska: 160～400mm
grubość taśmy: 1,5～4,5 mm
Wewnętrzna średnica cewek: φ508～φ610mm
Średnica zewnętrzna cewek: φ1500～φ2000mm
Waga cewki: ≤10,0T
II.Specyfikacja rur spawanych
Średnica rury okrągłej: φ40～φ127mm
Rozmiar rury kwadratowej: 40 × 40-100 × 100 mm
Grubość rury okrągłej: 1,5～4,5 mm
Grubość rury kwadratowej: 1,5-4,5 mm
Zakończ długość rury: 4～12m
Dokładność cięcia: ± 1,5 mm
Prędkość formowania: 75X45-80m/min (100X100-60m/min)
Zasilanie, woda i powietrze
| 1 | Moc | Objętość mocy linii | Około 900 kW |
| Źródło prądu | 380V/60Hz/3fazy | ||
| 2 |
Obieg wody chłodzącej |
Pływ | 20T/h～30T/h |
| Objętość puli | 30m3 | ||
| 3 |
Skompresowane powietrze |
Pływ | 5m3/min |
| Nacisk | 5～11kg/cm2 |
III.Proces produktu:
Ładowanie cewki → Odwijanie → Cięcie i spawanie → Poziomy akumulator spiralny → Formowanie, spawanie HF, gratowanie, chłodzenie, wymiarowanie, prostowanie → piła do cięcia → Pakowanie → Przechowywanie
IV.Główne parametry każdej jednostki.
| średnica zwoju | Φ1600-2000mm |
| średnica wewnętrzna cewki | Φ508-610mm |
| szerokość paska | 160-400mm |
| szerokość paska | 1,5-4,5 mm |
| waga paska | Max7.0T |
| rozwiń typ |
rozszerzenie hydrauliczne, konstrukcja bloku przesuwnego |
| przerwanie |
Napęd pneumatyczny, 2 szt. Zerwania tarczy |
| materiał trzpienia | 40Cr, HB220-260 |
| centrum wyżej | 1100mm |
