Maszyna do produkcji rur stalowych Hrc kwadratowe
I. Wprowadzenie
Linia produkcyjna wysokiej precyzji wysokiej częstotliwości z spawanymi rurami jest głównie produkcją rur kwadratowych i prostokątnych. Ta linia produkcyjna w pełni wykorzystuje krajowe i zagraniczne podobne urządzenia,innowacyjny projekt, pełna kontrola z PC lub sterowanie komputerem, zaawansowana technologia, wygodne obsługi i utrzymania, i osiągnął poziom międzynarodowy na początku lat dziewięćdziesiątych, dla krajowego wiodącego poziomu.
II. Różnice w stosunku do tradycyjnych linii produkcyjnych rur
1. W bardzo krótkim czasie, aby zakończyć regulację walca, skrajnie skrócić czas wymiany walca podczas wymiany produktów, a tym samym poprawić wydajność i zmniejszyć koszty produkcji;
2.Ze względu na sprzęt przyjmuje jeden zestaw formy łącznej, produkując różne specyfikacje rury, tylko trzeba dostosować,nie trzeba zmieniać,stopień oszczędności rolka powyżej 90%,w ten sposób zmniejszając koszt walca;
3.Dzięki regulacji silnika zmniejsza się wprowadzanie narzędzi i uszkodzenia sprzętu podczas zmiany rolki, poprawia się żywotność sprzętu.
4.Ze względu na strukturę rolki kompozytowej punkt kontaktu między rolką a taśmą zamiast pierwotnego kontaktu linii zmniejsza zużycie rolki i poprawia jej żywotność.
III. Proces produkcji
1. surowiec (stryczek)
2. pojemnik
3. rozwijanie
4. cięcie i spawanie
5. karmienie
6Materiał do przechowywania
7. pasywne wyrównanie
8. formowanie walcowanie
9. spawanie wysokiej częstotliwości
10. usuwaj zwojowy wątek
11. chłodzenie
12. rozmiar
13. gruby wyprostowanie
14. obcinanie długości
15. zbiórki
IV. Specyfikacje parametrów produktu
| Model |
Długość boku Zakres |
Gęstość |
Prędkość formowania (m/min) |
Moc silnika ((KW) |
Obszar mechaniczny |
| (m3) |
| HG20 |
6 x 6 ~ 16 x 16 mm |
0.3 -1 mm |
30 - 120 |
55 |
7 × 50 |
| HG32 |
9 x 9 ~ 25 x 25 mm |
0.3 - 2,0 mm |
30 - 120 |
75 |
7 × 50 |
| HG50 |
12 x 12 ~ 40 x 40 mm |
00,8 - 2,5 mm |
30 - 110 |
110 |
7 × 60 |
| HG60 |
15 x 15 ~ 47 x 47 mm |
0.8 - 3 mm |
30 - 100 |
132 |
7 × 65 |
| HG76 |
9 x 9 ~ 60 x 60 mm |
1 - 3 mm |
30 - 100 |
320 |
8 × 80 |
| HG89 |
25 x 25 ~ 70 x 70 mm |
1 - 4 mm |
30 - 80 |
350 |
8 × 80 |
| HG114 |
35 x 35 ~ 89 x 89 mm |
1.5 - 5.0 mm |
30 - 60 |
400 |
10 × 100 |
| HG165 |
47 x 47 ~ 129 x 129 mm |
3 - 7 mm |
30 - 50 |
600 |
10 × 110 |
| HG219 |
89 x 89 ~ 172 x 172 mm |
4 - 8 mm |
20 - 40 |
800 |
12 × 150 |
| HG273 |
89 x 89 ~ 214 x 214 mm |
4 - 10 mm |
15 - 30 |
1000 |
18 × 160 |
| HG325 |
129 x 129 ~ 255 x 255 mm |
4 - 12 mm |
10 - 30 |
1200 |
18 × 180 |
| HG426 |
129 x 129 ~ 335 x 335 mm |
4 - 16 mm |
8 - 25 |
1400 |
18 × 180 |
| HG508 |
172 x 172 ~ 400 x 400 mm |
4 - 20 mm |
8 - 20 |
2000 |
21 × 180 |
| Niedawna ekspansja technologii biznesowej, dodanie dostępnych projektów |
| HG600 |
Linia produkcyjna dla rur spawanych kwadratowo, maksymalna długość boku rury wynosi 600 x 600 mm. |
| HG765 |
Linia produkcyjna rurowych spawanych rur, maksymalna średnica rury wynosi 765 mm. |

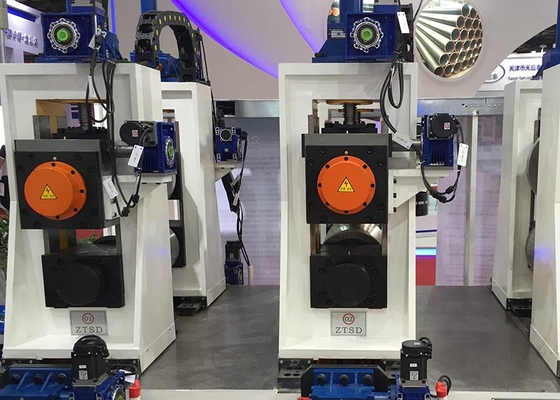

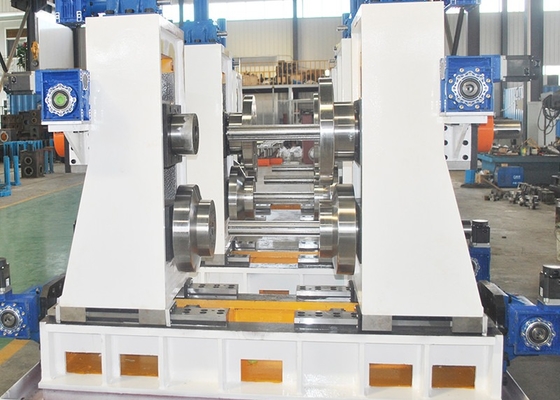

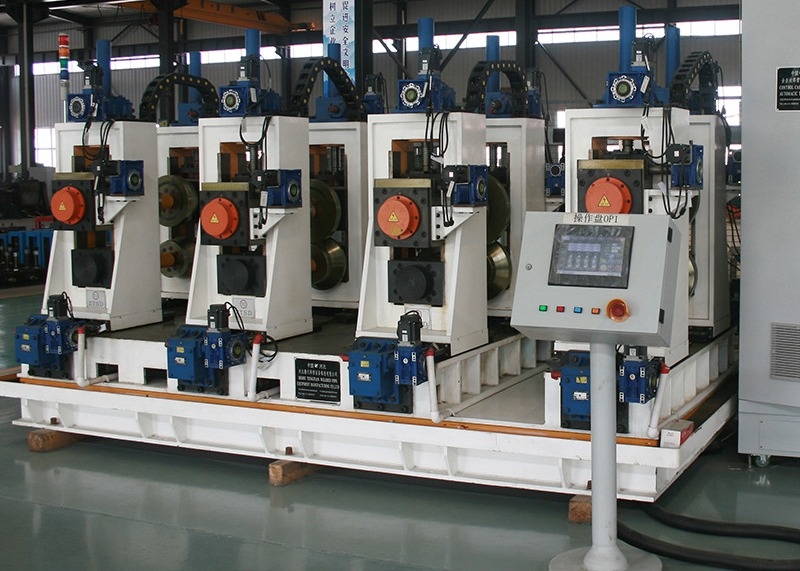

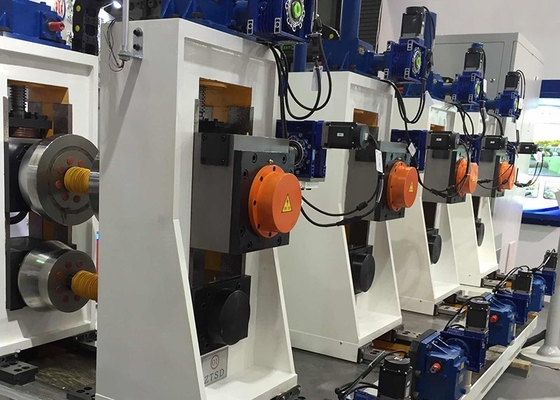

V. Wygląd fabryczny
