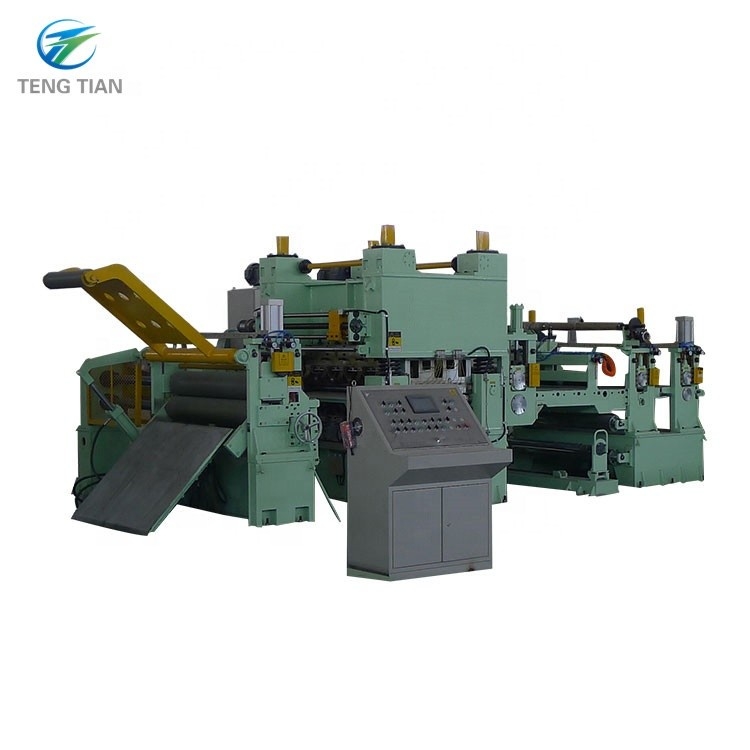

Ztl-13x1600 Metalowa maszyna do cięcia wzdłużnego Hrc o bardzo grubej stali o niskiej zawartości węgla

Ztl-13x1600 Metal Low Carbon Hrc Extra Thick Steel Slitting Machine (maszyna do cięcia stali o niskiej zawartości węgla)

I.Główny parametr techniczny

1Specyfikacja materiału

Materiał Niskie HRC węgla ((Q235, σs=250Mpa,σb=500Mpa)) Grubość cewki 4 ∼13 mm

Szerokość cewki 600-1600 mm

Waga cewki ≤ 35 t

Średnica wewnętrzna Φ610/Φ760 mm

Średnica zewnętrzna Φ1500-Φ2200 mm

2Specyfikacja gotowego produktu

Numer przecinarki (wyłączając krawędź)

Masa cewki 35t

Średnica wewnętrzna Φ610/Φ760 mm

Średnica zewnętrzna Φ1500-Φ2200 mm

Dokładność szerokości ±0,15 mm ((grębokość 0,75-3,0) ±0,20 mm ((grębokość 4-13)

Dokładność burr ≤ 5% Grubość płyty

nowy ostrze lub właściwy otwór ostrza

3. Prędkość przecinka 10-40 m/min

4. Dane urządzeń

(1) Władza

napięcie 380V

Częstotliwość 60 Hz

Moc zainstalowana Około 350 kW

(2) Energia powietrzna

Ciśnienie 0,4-0,8Mpa

Popyt na powietrze 3m3/min ((stan kompresji)

(3) Kierunek linii, zwrócony do konsoli obsługi, z lewej na prawą stronę (wybrany przez klienta)

5- Malowanie według wymagań kupującego

II.Kompozycja sprzętu 1600x13

III. Opis struktury urządzenia

1,wóz ładowania:

1.1 Wytrzymałość:

Funkcja: czasowe przechowywanie taśmy i cewki w celu ciągłego wprowadzania do urządzenia.

wymóg umiejętności:

Przechowywanie taśm i rolek: 2 grupy

Średnica zewnętrzna cewki: φ1500·φ2200 mm

Szerokość rolki: 600 ∼ 1600 mm

Maksymalna masa rolki: 35 T

1.2:wóz załadunkowy:

Funkcja: Używane do przygotowywania cewki i przesyłania cewki do środka dekolera.

Struktura: Składa się z nadwozia samochodu, urządzenia do chodzenia, urządzenia podnoszącego i urządzenia przesyłowego.

wymóg umiejętności:

Średnica zewnętrzna cewki stalowej: Φ1500 Φ2200 mm

Średnica wewnętrzna: Φ610, Φ760 mm

Szerokość: 600 ∼ 1600 mm

Prędkość jazdy wózka: ¥5 m/min

Odległość jazdy wózka: ¥6m

Moc silnika przekładni: AC3 KW

Średnica hydraulicznego cylindru podnoszącego × układ: Φ220×900 mm

Ciśnienie robocze systemu hydraulicznego: 8-10 MPa

Wymagania w odniesieniu do zastosowań w odniesieniu do silników silnikowych

Maksymalna masa rolki: 35 T

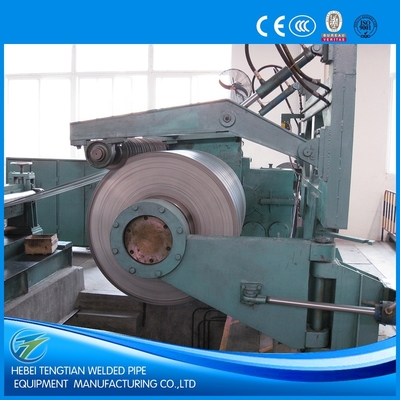

2.rozwijanie:

Funkcja: Jest używany do przenoszenia cewki stalowej, obracająca się cewka stalowa współpracuje z prostym rolkiem ciśnieniowym i łopatą do demontażu cewki stalowej.Wyrównanie środka ocieplonej cewki z linii środkowej jednostkiWykręcacz ma urządzenie mikro hamulcowe, które zapobiega odwróceniu się cewki i rozluźnieniu jej podczas awaryjnego wyłączenia.lewy i prawy głowicy kucykowe rozwijania wspierają i zaciskają stalową cewkę, a następnie silnik odwojownika współpracuje z rolką ciśnieniową i ostrzem, aby otworzyć stalową cewkę i wysłać głowicę taśmy stalowej do szczytu.po wprowadzeniu stalowego pasa do wyrównania szczytu, sprzęgło rozwijania jest otwarte, a urządzenie mikro hamulca hamuluje.Jeśli środek taśmy stalowej nie pokrywa się z linią środkową urządzenia po wejściu taśmy stalowej do wyrównania szczypce, lewe i prawe głowice kucykowe rozwijania mogą być przesuwane w lewo lub w prawo, aby wyrównanie środka taśmy stalowej do linii środkowej urządzenia.Lewe i prawe głowice kujonkowe dekoleru mogą również przesuwać się w lewo lub w prawo z jednej głowicy.

Struktura: urządzenie skrzyżowe z podwójnym stożkiem głowicy w lewo i w prawo, skrzynka głowicy z podwójnym stożkiem głowicy, mikro urządzenie hamulcowe, urządzenie przesyłowe i podstawa.

wymóg umiejętności:

Średnica zewnętrzna cewki stalowej: Φ1500 Φ2200 mm

Średnica wewnętrzna cewki stalowej: Φ610, Φ760 mm

Szerokość: 600 ∼ 1600 mm

Gęstość: 4 ̊13 mm

Tryb ruchu głowicy stożkowej: napęd hydrauliczny

Prężnica hydraulicznego cylindru z głowicą stożkową: Φ125/Φ90 mm

Forma głowicy stożkowej: rozszerzanie i kurczenie hydrauliczne

Prężnik hydraulicznego cylindru o głowicy stożkowej rozszerzającej się i kurczącej się: Φ140/Φ100 mm

Główny silnik rozwijania: AC4KW

Szybkość rozwijania: ¥ 5,5 m/min

Sposób hamowania: hamulce tarczowe

Model hamulca: hamulca 3×ADH205

Metoda otwierania i zamykania sprzęgła: ciśnienie powietrza

Wylotowy otwór cylindru sprzęgła: Φ100 mm

3Maszyna do wyrównania ciśnienia:

3.1:urządzenie do prawej głowy:

Funkcja: Urządzenie z prostą głową i łopatę dopasowuje się do odwojownika, aby rozmontować głowę stalowego pasa i wysłać pas stalowy do maszyny do wyrównywania szczypów z prostą głową.Łopatę jest dopasowany z równej głowy rolka ciśnienia wyprostować głowę taśmy stalowej, a następnie taśma stalowa jest wysyłana do rolki szczypce, a łopatka jest na typ rozwijający.

Forma konstrukcyjna: urządzenie do walcowania ciśnieniowego głowicy prostej typu bramkowego, urządzenie do łopatki, urządzenie do huśtania łopatki i inne części.

wymóg umiejętności:

Szerokość: 600 ∼ 1600 mm

Gęstość: 4 ̊13 mm

Forma rozwijania: rozwijanie górne

Poziom emisji:

W przypadku pojazdów z silnikiem silnikowym:

Materiał ostrza: 50Mn

Cylinder huśtawny z rolkami ciśnieniowymi: Φ125/Φ90mm

Rodzaj napędu rolkowego: silnik hydrauliczny 1QJM43-4.0

Średnica walca ciśnieniowego: Φ320 mm

Pozycja silnika: Φ125/Φ90 mm

Urządzenie ostrza: ostrze pionowe

3.2maszyna do wyrównania szczytu

Funkcja: Urządzenie z prostą głową, rolka ciśnieniowa i łopatka, współpracują z odwojownikiem w celu rozmontowania głowicy taśmy stalowej i wysyłają taśmę stalową do maszyny do wyrównania szczypów.Rolka szczypce jest hydraulicznie przyciskana do zaciskania stalowego pasa, a silnik główny obraca się, aby wysłać stalowy pasek do walcownika szczytowego.Wyrównawanie rolki jest przyciskane w dół do odpowiedniej pozycji, aby wyrównać głowę taśmy. płaskie, i wysłać taśmę stalową do maszyny spawalniczej do ścierania, i współpracować z maszyny spawalniczej do ścierania, aby zakończyć spawanie do ścierania.

Struktura: Składa się z pionowego urządzenia rolkowego, urządzenia rolkowego do szczypnięcia, urządzenia rolkowego do wyrównania, urządzenia przesyłowego i innych części.

wymóg umiejętności:

Szerokość: 600 ∼ 1600 mm

Gęstość: 3 ̊13 mm

Forma i ciśnienie walców szczypieniowych: typ dwulinowy, ciśnienie hydrauliczne

Wynik: Wynik:

Wciągnij silnik główny: AC22KW (regulacja prędkości konwersji częstotliwości)

Forma transmisji roleta szczelinowego i roleta wyrównania: w pełni aktywne w górę i w dół

Średnica walca szczytowego × długość: Φ230×1700mm

Materiał walcowania szczypcowego: 42CrMo

Szybkość aktywnej niwelowania szczypień: ¥7m/min

Formularz walcowania i tłoczenie w dół: górne dwa dolne trzy walcowanie, tłoczenie hydrauliczne

Wylotowy cylindr naciskający do dołu: Φ200/Φ140mm

Średnica × długość walca wyrównania: Φ200×1700mm

Materiał walcowania wyrównawczego: 42CrMo

Twardość i głębokość tłumienia rolki: HRC58-62, głębokość: 5-8 mm

Średnica rulosza pionowego × wysokość: Φ200 × 300 mm

Struktura walcowania pionowego: podwójny walcownik pionowy w kształcie litery I

Materiał do walcowania pionowego: 42CrMo

Weryfikacja:

Metoda otwierania i zamykania sprzęgła: ciśnienie powietrza

Wylotowy otwór cylindru sprzęgła: Φ100 mm

4, Maszyna do cięcia poprzecznego (skórka hydrauliczna)

Funkcja: Jest używany do cięcia głowicy stalowego pasa, konstrukcja jest maszyną do cięcia gilotyny.Struktura maszyny do cięcia poprzecznego jest wyposażona w urządzenie szybkiej regulacji wolności bocznej górnego i dolnego ostrza cięcia.

wymóg umiejętności:

kąt cięcia: 2,5°

Metoda regulacji reakcji przeciwnej ostrza: regulacja ekscentryczna kołnierza

Wielkość odruchu ostrza tnącego: wyświetla się na tarczy

Zakres regulacji reakcji przeciwnej ostrza tnącego: 0,1 ‰ 1 mm

Efektywna szerokość ostrza tnącego: 1700 mm

Rozmiar sekcji ostrza tnącego: 850 × 140 × 35 mm

Grubość cięcia: 4 ̊13 mm (Q355)

Materiał ostrza do cięcia: 6CrW2Si

Wyciąg z cylindrów hydraulicznych: Φ320/Φ180 mm

Ciśnienie hydrauliczne cięcia: 812 MPa

Forma cięcia: cięcie górne

1. Włókna neutralne

Funkcja: zapobiega wycieku taśmy, z funkcją centryzacji i regulacji szerokości.tak, że taśma stalowa wchodzi płynnie w cięcie dysku, i nie odbiega podczas procesu cięcia.

Struktura: składa się z napędzanego silnikiem urządzenia do pionowego walcowania, urządzenia do walcowania wątroby i innych części.

wymóg umiejętności:

Zakres regulacji szerokości: 600~1600 mm

Poziom obrotowy: Φ125/Φ90 mm

Średnica walca pionowego × wysokość: Φ200 × 240 mm

Struktura walców pionowych: podwójne walory pionowe

Materiał do walcowania pionowego: 42CrMo

Środek przejściowy rulosza pionowego średnica rulosza × wysokość: Φ160 × 200 mm

Model cylindru z przednim i tylnym klapem pionowego obrotowego: Φ63/Φ45mm

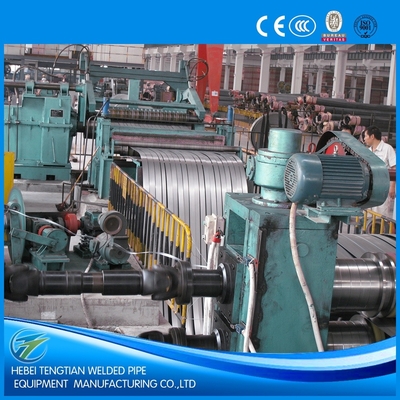

6/Rozciągacz dysków

Funkcja: Maszyna ta jest jednym z głównych urządzeń w jednostce cięcia.i zapewniają wymagane miejsca puste dla spawanych jednostek rur, urządzenia do gięcia na zimno itp.

Struktura sprzętu: składa się z ciała cięcia dysku, urządzenia przesyłowego itp. Ciało cięcia dysku składa się z trzech łuków, które mogą zapewnić bardzo niezawodne wsparcie.

wymóg umiejętności:

Średnica wału cięcia: Φ360 mm

Materiał wału narzędzia: 42CrMo

Twardość i głębokość tłumienia wału cięcia: HRC58-62, głębokość: 5-8 mm

Specyfikacje ostrza tnącego: Φ360×Φ600×30mm

Materiał ostrza do cięcia: H13K

Odległość: 45# stalowa

Kościetka gumowa: poliuretanowa

Silnik główny: DC160kw, 1500 r/min (Z4-250-12)

Model reduktorów powierzchni twardego zęba: ZSY400-80

Szybkość strzyżenia: 10 ̊40 m/min

Napęd obciążeniowy: silnik cykloidalny AC2KW z napędem obrotowym

Model wału kardańskiego: SWC315DH2

Metoda zmiany narzędzia: przejście łukiem po poruszaniu się cylindra hydraulicznego

Wylotowość cylindru: Φ110/Φ80mm

7. Maszyna do zwojowania krawędzi odpadów

Funkcja: maszyna jest zainstalowana po obu stronach za cięciem dyskowym i służy do owijania krawędzi złomu po podziale cięcia dyskowego na paski.

Maszyna jest napędzana przez silnik momentu obrotowego, który napędza reduktor do nawijania krawędzi odpadów, w pełni wykorzystując stałe napięcie silnika momentu obrotowego, aby proces nawijania był płynny.Kiedy zakończą się obwijania, cylinder boczny bez napędu wycofuje się i rozładowuje, aby osiągnąć automatyczne rozładowanie.

wymóg umiejętności:

Formularz: Hydrauliczne otwieranie i zamykanie podwójnej głowicy stożkowej

Otwarcie i zamknięcie głowicy stożkowej: Φ63/Φ36 mm

Wyciąg z cylindru z wahadłowcem: Φ50/Φ36 mm

Szybkość zwojowa: 0-50 m/min

Średnica bębna pojemnego: Φ1000 mm

Wykorzystanie silnika obrotowego: silnik obrotowy YLJ180-160-4

Szerokość przycinania: ≤ połowa szerokości i grubości deski

8- Flap.akumulator

Funkcja: Używany do przechowywania stalowego pasa i regulacji różnicy prędkości między cięciem dyskowym a cewką.

wymóg umiejętności:

Poziom przesuwania mostka: hydrauliczny

Średnica cylindru hydraulicznego: Φ110/Φ80mm

Długość i głębokość pętli: 6800×2120 mm

Rozmiar walca: Φ105×1700mm

9. Urządzenie napięcia

Funkcja: Używa się go do oddzielenia taśmy ciętej i regulowania napięcia, a podnoszenie palety zasila cewkę.

Struktura urządzeń: składa się z urządzenia palety, urządzenia do tłoczenia rolki, urządzenia do pionowego rolkowania, urządzenia oddzielającego, urządzenia napięcia i urządzenia do podawania.

wymóg umiejętności:

Weryfikacja:

Średnica walca pionowego × wysokość: Φ220 × 200 mm

Struktura rolki pionowej: pojedyncza rolka pionowa

Materiał do walcowania pionowego: 42CrMo

Formularz struktury napięcia: top dwa następne

Średnica walca naprężeniowego × długość: Φ250 mm × 1700 mm

Liczba walcowników napięciowych: 3 walcowników

Materiał z walców naprężeniowych: 42CrMo

Twardość i głębokość tłumienia rolki: HRC58-62, głębokość: 5-8 mm

Zmniejszenie napięcia rolki: ciśnienie hydrauliczne

Naciśnij cylinder: Φ140/Φ100mm

Wyrób cylindru podnoszącego klapę zasilającą: Φ110/Φ63 mm

Średnica walca × długość: Φ250 mm × 1900 mm

Średnica separatora: Φ350×Φ190×10 (15) mm

Materiał płyty separacyjnej: 50Mn

10. Kolarka

Funkcja: Koło jest jednym z głównych urządzeń w jednostce tnącej. W głównej mierze wroluje taśmę po przecinaniu do cewki i zapewnia wymaganą szerokość cewki dla spawanej jednostki rurowej,urządzenie do gięcia na zimno, itp.

Struktura urządzeń: Maszyna ta składa się z silnika, reduktoru, hamulca, urządzenia do walcowania, urządzenia do podwalcowania typu bramkowego, wału kręgowego i urządzenia wspierającego rolkę.Węgiel kręgowy jest hydraulicznie rozszerzony i skurczony i zaciszczony.

wymóg umiejętności:

Maksymalna średnica rolki: Φ760 mm

Maksymalna masa zwojowa: 35 ton

Szybkość zwojowa: 10 ̊40 m/min

Główny silnik do zwojowania: DC250KW, 1500r/min

Średnica cylindru hydraulicznego rozszerzającego się i kurczącego się cewki: Φ250/Φ120 mm

Formularz szczęki rolkowej: szczęka mechaniczna

Średnica cylindru hydraulicznego urządzenia walcowego: Φ125/Φ90 mm

Pozycja umieszczenia cylindra walcowego: po obu stronach skrzynki biegów

Średnica hydraulicznego cylindru wahadłowego urządzenia wspierającego rolę: Φ125/Φ90 mm

Urządzenie ramienia ciśnieniowego: przyjmuje typ bramki

Pojemność paliwa: Φ125/Φ90 mm

11/ Rozładunek wózka

Funkcja: maszyna jest zainstalowana pod rolą cewki i wraz z urządzeniem walcowanym w cewce,wyciągnięta cebula stalowa jest rozładowywana z bębna i wysyłana do podnoszenia przez żuraw warsztatowy.

Struktura sprzętu: składa się głównie z mechanizmu spacerowego, uchwytu, cylindra, szyny przewodniej itp. Centrum szyny przewodniej jest ustawione raz podczas montażu.Mechanizm jazdy jest napędzany przez reduktor cykloidalny do przenoszenia wózka, a płaszcz cylindru jest podłączony do uchwytu, aby podnieść go.

wymóg umiejętności:

Prędkość jazdy wózka: ¥5 m/min

Odległość jazdy wózka: 3,5 m

Moc silnika przekładni: AC3 KW

Średnica hydraulicznego cylindru podnoszącego × układ: Φ220×900 mm

Ciśnienie robocze systemu hydraulicznego: 8-10 MPa

Wymagania w odniesieniu do zastosowań w odniesieniu do silników silnikowych

Maksymalna masa rolki: 35 T

12.Elektryczny i układ sterujący

12.1 Warunki środowiskowe systemu elektrycznego

Temperatura otoczenia: -10°C

Wilgotność: 95% bez kondensacji

Zasilanie: 380/220V

Elektryczne sterowanie: brak silnych wibracji i instalacji gazu korozyjnego

Kontrola przyrządu: brak silnego promieniowania magnetycznego

12.2 Standardowa specyfikacja systemu elektrycznego

Zgodność z specyfikacjami GB50171----92 dotyczącymi konstrukcji i akceptacji panelu inżynieryjnego instalacji elektrycznych, szafki sterującej elektrycznością oraz połączenia obwodu wtórnego.

12.3 Ogólne wymagania dotyczące wydajności

Elektryczne sterowanie kończy głównie sterowanie procesem i regulację całej jednostki,i kończy proces połączenia pomiędzy powiązanymi urządzeniami w jednostce, aby zapewnić, że całe urządzenie jednostki może normalnie wykonywać odpowiednie i uporządkowane działania, prawidłowo i precyzyjnie zgodnie z wymogami produkcji i procesu.

Komponenty elektryczne systemu elektrycznego wykorzystują produkty o doskonałej wydajności, a zaawansowane i niezawodne komponenty elektryczne,liczniki i inne urządzenia, które są dojrzałe w kraju, produkowane w kraju lub wyprodukowane w kraju z wykorzystaniem zagranicznej technologii i mogą być zakupione w kraju są wykorzystywane w systemie.

12.4 Konfiguracja elektryczna:

Rządca DC: seria kontynentalna

PLC: Siemens

Części vitality niskiego ciśnienia: Chint, LG

Przyciski operacyjne: Chint, LG

Elektryczna szafa: GGD

13.system hydrauliczny

System hydrauliczny składa się z stacji hydraulicznej, bloku zaworu, rurociągu itp.

Ciśnienie robocze systemu: 10; 12 MPa

Ciśnienie nominalne pompy oleju: 16 MPa

Przepływ: 73,5 l/m To To

Środek roboczy: olej hydrauliczny N46# przeciw zużyciu
