Grubość 0,8-4 mm Szerokość 800-1600 mm Prędkość 90-150 m / min Maszyna do cięcia wzdłużnego arkuszy

I. Główny parametr techniczny

1Specyfikacja materiału

Materiał Niskie HRC węgla ((Q235, σs=250Mpa,σb=500Mpa)) Grubość cewki 0,8-4 mm

Szerokość cewki 800-1600 mm

Waga cewki ≤ 30 t

Średnica wewnętrzna Φ508/Φ610/Φ760mm

Średnica zewnętrzna ≤ Φ2200 mm

2Specyfikacja gotowego produktu

Numer przecinarki (wyłączając krawędź)

Masa cewki 30 t

Średnica wewnętrzna Φ508/Φ610/Φ760mm

Średnica zewnętrzna Φ2200 mm

Dokładność szerokości ±0,20 mm ((granica grubości 0,8-4)

Dokładność burr ≤ 5% Grubość płyty (0,08 - 0,20 mm)

nowy ostrze lub właściwy otwór ostrza

3Prędkość otwarcia cewki 90-150 m/min (tabela referencyjna zdolności Slitter)

4. Dane urządzeń

(1) Władza

napięcie 380V

Częstotliwość 60 Hz

Moc zainstalowana Ok.330kw

(2) Energia powietrzna

Ciśnienie 0,4-0,8Mpa

Popyt na powietrze 0,2 m3/min ((stan kompresji)

(3) Kierunek linii, zwrócony w stronę konsoli sterowania, z lewej w prawo

5- Malowanie według wymagań kupującego

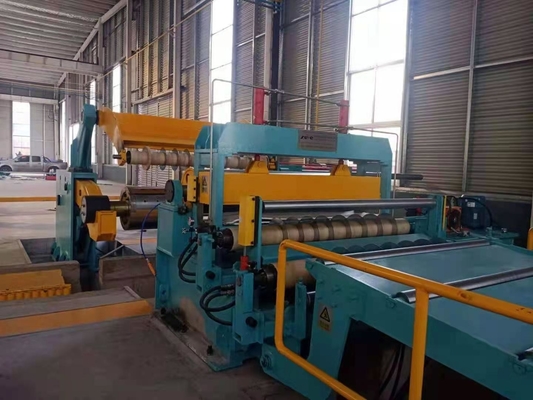

II,Kompozycja sprzętu 1600x4

III,Opis struktury urządzenia

• Szybkość obrotowa

Celem: przechowywanie otwierających się celików.

Konstrukcja: konstrukcja w kształcie litery V, spawanie płyt stalowych, dwa śruby mocowane po obu stronach drogi.

Specyfikacja techniczna:

• Kołowo

Celem: transport materiału zwojowego do maszyny rozwojowej.

Struktura: samochód jest zainstalowany na pasie pod podłogą, który składa się głównie z siedzenia pojazdu i wału koła ruchowego, ramy w kształcie litery V i pręta prowadnicza,silnik spowolnienia ruchowego i butelka oleju podnoszącego.

Specyfikacja techniczna:

W kształcie litery V uchwyt jest spawany przez płytę stalową, a na powierzchni nakładana jest płyta nylonowa

Silnik AC4KW

Zbiornik oleju podnoszącego Ø200X850st

Przewodnik nr 4, średnica Ø 110 mm, chromowany

Jeden łańcuch ochronny i jedna para szyny

• Odwiert

Stosowanie: wspierająca cebula ze stali surowej.

Struktura: podwójny typ oporu.Przez rozszerzanie i skurcz bębna, skrzynki biegów, mechanizmu biegów, pneumatycznego hamulca bębnowego, rolka na pośrodku.silnik aktywnie otwiera głowicę materiału. Gdy linia produkcyjna pracuje nieprzerwanie, wał wyjściowy silnika spowalniającego odłącza się przez sprzęgło i silnik nie działa.Materiał cewki jest napędzany przez wyprostowacz trakcyjny lub maszynę do cięcia.Napięcie rozwijające się jest zapewniane przez hamulce bębnowe.

Specyfikacja techniczna:

Drum trzykrok, zwiększa zasięg odpowiednio Φ 470-520 mm, Φ 570-620 mm, Φ 720-760 mm.

Zwiększenia i specyfikacje butli olejowych Ø 150 x 100 mm, 2 sztuk.

• Urządzenie prowadzące ciśnienie

Celem: wyładowanie głowicy z giętego materiału i wprowadzenie jej do maszyny do wyprostowania trakcji.

składa się z walcowania, walcowania i płyty.Wykłada się nakładanie powłoki walcowania, ciśnienie hydrauliczne do zaciskania głowicy materiału walcowania, elektryczne obrót materiału wystawionego;Głowa łopaty podtrzymuje płytę z nocnym rozszerzeniem ciśnienia i hydraulicznego huśtawki, a głowica płyty jest wyciągana poprzez wyrównanie głowicy materiału;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Maszyna do cięcia (dwukrotne noże typu bazowego)

Stosowanie: do cięcia materiału arkuszowego w różnych szerokościach

Struktura: typ suwak.Po obu stronach narzędzia, górnym i dolnym wału, mechanizm regulacji odstępów wału, urządzenie przesyłowe itp.skrzynia biegów i połączenie uniwersalne, a silnik napędza boczny przyczepnik narzędzia do otwierania i zamykania dla wygodnej wymiany narzędzia. Zawiera urządzenie szybkiego wymiany noża.

Specyfikacja techniczna:

Celem: oddzielenie pasów przewodniczych

Struktura: istnieją dwie grupy separatorów, które mogą być przenoszone poziomo w celu zastąpienia płyt izolacyjnych.Wyrzuty z płytki izolacyjnej

• Maszyna do wytłaczania w trójrolowym wyciągu

Celem: zwiększenie napięcia i ściskanie burrów

Struktura:

Stosowanie: rolka kierownicza jest zainstalowana między stacją napięcia a bębnem nawijania, tworząc kąt nawijania i owijania.

Struktura: rolka kierownicza jest chromowana na powierzchni, a jej końcowa część wyposażona jest w tablicę miernika prędkości.Powierzchnia płyty podtrzymującej jest chromowana

• Wzmocnienie

Stosowanie: po obcinaniu materiału przesuwać go z powrotem.

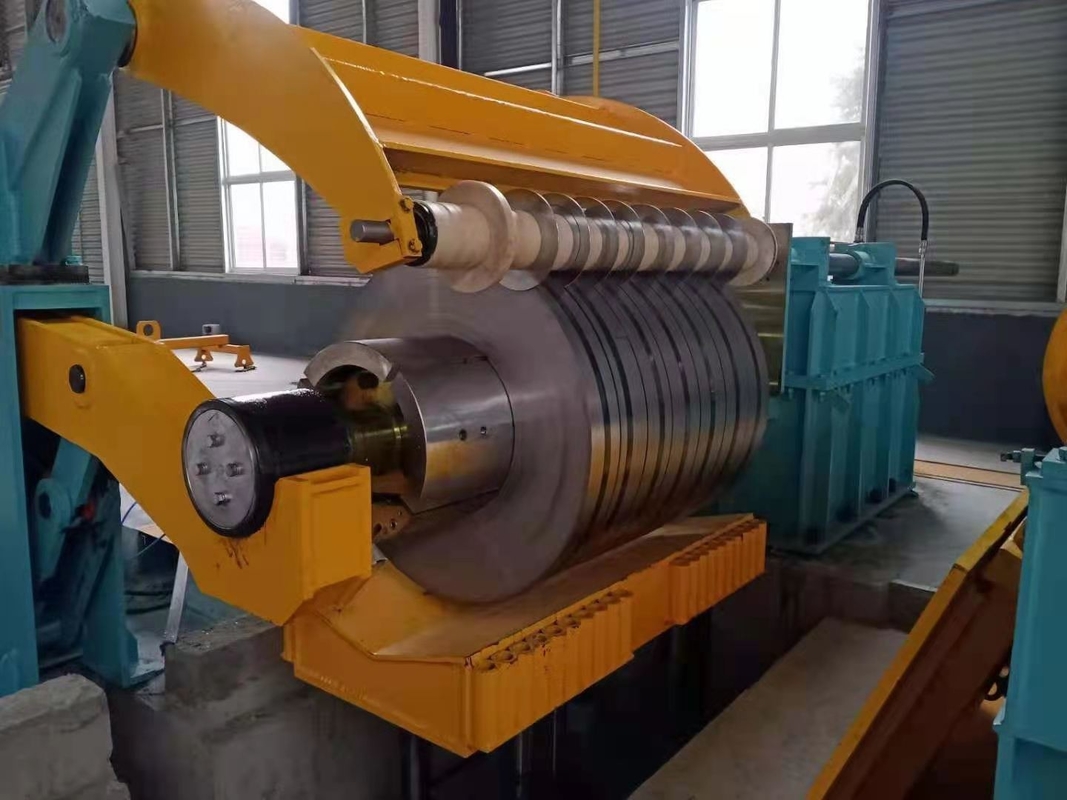

Struktura: walcownik składa się z wału głównego, bloku ślizgowego, pręta ciągnego, jamy ustnej i płyty łukowej.cylinder napędza rozszerzenie i skurcz promieniowy, a płytka łukowa ma szczeliny zaciskujące. Separator taśmy hydraulicznej na bębnie może automatycznie wzrastać wraz ze wzrostem stali

cewka.Z pneumatycznym urządzeniem hamulcowym.Z hydrauliczną płytką tłoczącą, pomocne rozładunek.Z tyłu bębna znajduje się hydrauliczna płyta tłoczenia materiału pomocniczego i głowica tłoczenia materiału pomocniczego.

• Wsparcie odwojowe

Celem: wspieranie końca koloru w pionie, aby zwiększyć sztywność obrotu pod obciążeniem.

Struktura: zamknięta konstrukcja drzwi, stożkowe otworzenie na cylindrze napędowym na rozwijającej się stożkowej rolce.

• Samochód rozładunkowy

Stosowanie: usuwać materiał z cewki odcinkowej z bębna rolki wiertnika

Struktura: samochód jest zainstalowany na podłodze, która składa się głównie z siedzenia samochodowego i wału koła spacerowego, koła jałowego i pręta prowadzenia,silnik zmniejszający prędkość jazdy i butelkę oleju podnoszącego- Z anty-odwróconymi prętami.
