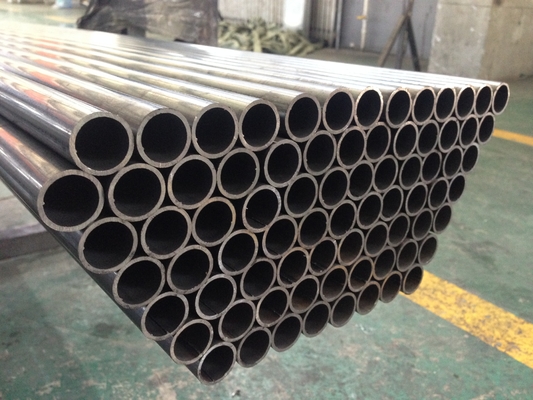

Młyn do rur spawanych o wysokiej częstotliwości do gazu i wody 50 m/min



• Samochód załadunkowy

W tym samym czasie podnieść butelkę oleju, tak, że otwór wewnętrzny cewki stalowej jest precyzyjnie ustawione na mandrel uncoiler,napięcie rozwijania, przywróć do pierwotnej pozycji.



Pojemność nośna: 12,0 T

Moc silnika ruchowego: 2,2 kW





• Odwiert





Wykręcacz ma strukturę pojedynczych mandrels rozszerzalnych i wyciągowych.Główne ciało wyposażone jest w system pneumatyczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels.



OD cewki	Φ1000-2000 mm
Identyfikator cewki	Φ508-610 mm
Grubość taśmy	3-8 mm
Szerokość taśmy	357-688 mm
Waga pojedynczego taśmy	Max12T
Rodzaj rozszerzenia	rozszerzenie hydrauliczne
Przerwanie	Pojazd pneumatyczny

• Wyrównacz

Jednostka ta służy głównie do wprowadzania nowej cewki stalowej do jednostki rozgrzewającej po tym, jak jednostka rozgrzewająca wprowadzi cewkę do miejsca pracy.

Pozytywne i ujemne obustronne obciążenie.

Ciśnienie obróbcze:7Mpa

Moc silnika elektrycznego:2.2KW

• Jednostka płaszczająca

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.





Poziom spłaszczaczacza i zdolność tłoczenia:

Styl prędkości regulacyjnej: Brak stopnia prędkości regulacyjnej

Styl konstrukcji:Presiąkanie i noszenie,pięciorolkowy płaszczyźnik

Styl w górę i w dół:System hydrauliczny

Szerokość płaszcza: 357-688 mm

Gęstość płaszcza: 3-9 mm

Moc silnika elektrycznego: 45 kW



• Aobróbki i spawarek utomatycznych

Używany do odcięcia nieregularnej części głowicy i ogona taśmy, i wyrównania ogona taśmy poprzedniej cewki z głowicą taśmy następnej cewki, i spawania ich razem, aby ciągle karmić pętlę.



Forma konstrukcyjna: spawalnia na ścięcie, urządzenie zasilania szczypcem, podwójne urządzenie centralne, podwójny system ścięcia na ścięciu, system płyty ścięcia, układ napędowy płyty dolnej spawalniczej itp.



Szerokość paska	357-688 mm
Gęstość spawania	3-9 mm
Rodzaj cięcia	Wyroby hydrauliczne
Tryb spawania	Automatyczne
Ciśnienie hydrauliczne	8-10MPa
Cykl pracy	Maks.600 sekund







• Horyzontalnyakumulator10M

Maszyna ta znajduje się pomiędzy spawarem do cięcia i maszynową (maszyna do formowania), używana po zużyciu rolki taśmy stalowej, przed następnym taśmą taśmową, ponieważ przygotowana z rozwijania,czas ścierania i spawania wstecznego, aby zapewnić, że gospodarz (fabryka kształtująca) ciągłą produkcję i przechowywanie wystarczającej ilości stali taśmowej.



Ta jednostka jest głównie obejmują w prasy i urządzenie materiału przenośnego, akumulator zbierać, przenośny materiał jednostki, jednostki sterującej elektrycznej

specyfikacja:

styl pracy	Zmiana koła
prędkość przemieszczania materiału	Vmax = 120 m/min
zalety	Więcej materiału, bez strajku.
Formularz szczotkowania	Pneumatyczne, 6Mpa
grubość cewki stalowej	3-9 mm
szerokość	357-688 mm
moc silnika elektrycznego prasy & przenoszenia	45 kW
silnik elektryczny ramy akumulatora	5.5*15kw





• Kształtowanie i rozmiar

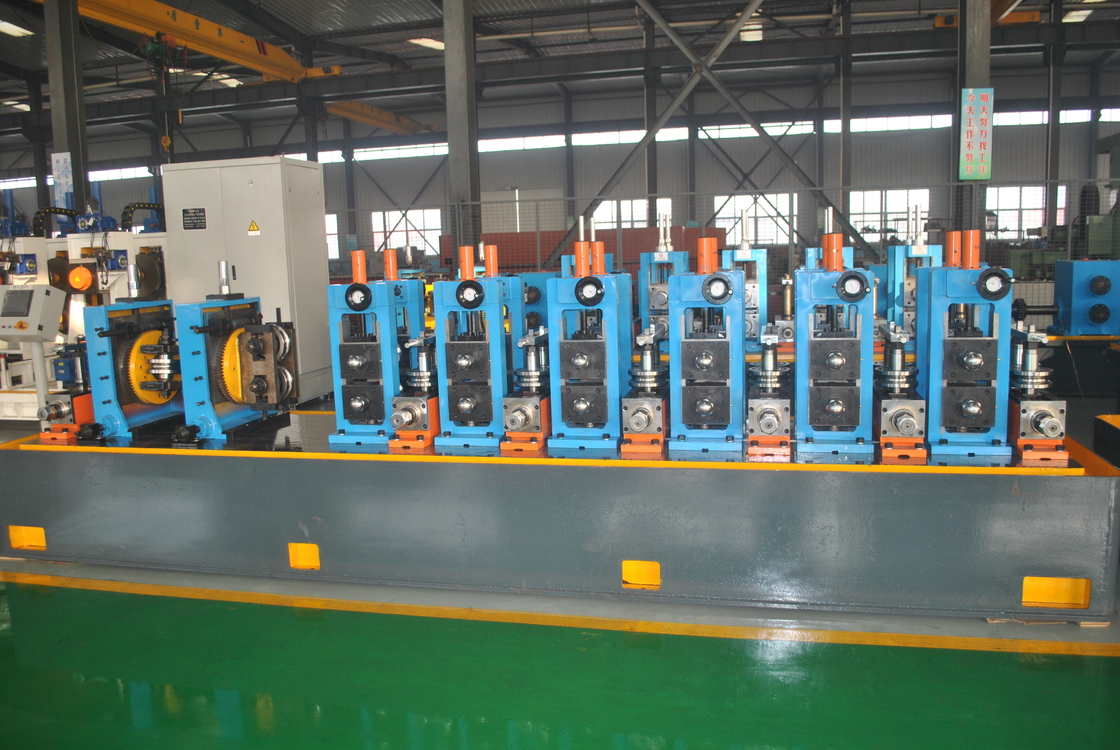

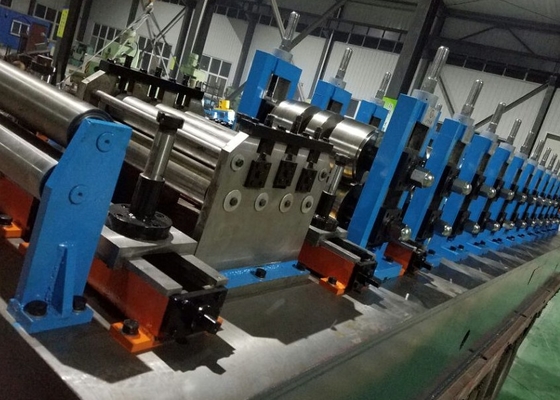

Jednostka formowania i rozmiarowania jest niezbędnym sprzętem do linii produkującej rury.że jest przewożąc niektóre taśmy stali do tej jednostki i niech to przechodzące ramy roll do ramy rurki surowej, a następnie wziąć płyn elektryczny razem na powierzchni spawania rury tak, aby leczyć temperaturę rury wyższą, aby pasowała do spawania przez spawanie rolki prasowej, a następnie po ochłodzeniu,kształtujące rozmiarowe i płaskotwór do produktu, co jest Twoja potrzeba rurki.



Formowanie przedawkowania rur.	Okrągłe: Φ114-219 mm
Tłuszcz ściany rury	3-9 mm
Prędkość formowania	Max.50m/min
Liczba stanowisk kształtujących, pozioma	7
Liczba stoisk do formowania, pionowa	9
Wskazówka	1
Stanowisko do wycisków	1
Stojak do szlifowania	1
Bur Scraping Cutter	2 zestawy
Liczba stojaków wymiarowych, poziomych	5
Liczba stoisk do pomiaru wielkości, pionowa	5
Głowa Turka	2 zestawy z jedną głową
Ściany wału i materiał stopu do rolowania poziomego	Φ150 mm, materiał 40Cr
Diagram wału i materiał stołu pionowego	Φ80Materiał 40Cr





• Piła

Latająca piła

Latające piły są piłami do cięcia na gorąco, które stopią rury przez wysoką prędkość ogrzewania.Szybkie zdolności i dokładne przetwarzanie jest zaletą tej jednostki.



przewód do cięcia Dia:Φ114-219mm

dokładny wymiar: 8-12 m

dokładność: ± 3 mm

maksymalny czas cięcia: 7 razy/min

maksymalna prędkość robocza: 50 m/min

wymiar kawałka cięcia:Φ1100×5×Φ110mm

maksymalna trasa maszyny podróżnej:20,8 m

moc silnika elektrycznego cięcia:132KW

moc silnika elektrycznego: 45 kW



- Nie.Piła fresowa

Piła do cięcia na zimno to nowa technologia cięcia w sieci w branży rur spawanych.końcówka rury jest płaska i wolna od brudzikówW przypadku zastosowań wymagających wysokich wymogów przetwarzania nie ma potrzeby cięcia wtórnego.

Maksymalna prędkość liniowa: 50 m/min.

Zakres długości cięcia: 8 ~ 12 metrów

Dokładność długości cięcia: ±1,5 mm (wahania prędkości linii nie przekraczają 2%)

Główny sterownik: Siemens Simotion D435-2

Rodzaj cięcia: ostrze podwójnej piły, cięcie frezowe

Prędkość śledzenia: taka sama jak w przypadku młyna rurowego (10-50 m/min)

Typ sterowania: serwo AC



• Rulki tranzytowe + stojak rozładunkowy

Gotowe rury biegną wzdłuż rolki Transit i są automatycznie przenoszone na ławkę.



Silnik: zestaw 3kw x2

Długość: 24 m



• Maszyna do badań hydraulicznych

Φ114 Φ219,1 mmPodwójne.- maszyna do badań hydraulicznych stacji

Parametry techniczne:



1Zakres średnicy próbnej rury stalowej: Φ114·Φ219,1 mm

2. Długość próbnej rurki stalowej: 612 m

3Materiał próbnej rury stalowej: stała węglowa

4Maksymalne ciśnienie próbne rury stalowej: maksymalnie 10 MPa (100 barów)

5. Czas trwania (wyznaczalny): 3 ̇5 s

6Liczba korzeni na badanie: 2 korzenie/czas

7. Forma uszczelnienia: zewnętrzna uszczelnia radialna

8. Wymagania dotyczące kadłuba: prostotę: kadłub ≤ 2 mm/m, końcówkę ≤ 3 mm (długość końca 1 m),

długą długość całkowitą ≤ 20 mm; odkręcanie końców rur;

10. Środek badawczy ciśnieniowy: emulsja/woda (w celu zapewnienia czystości i wolności od zanieczyszczeń)

11. Metoda spłukiwania: pompa odśrodkowa niskiego ciśnienia IS125-100-315

12Rozwijanie aktywnego stołu rolkowego: reduktor XWD0.55-3-47×2

13Metody napełniania wody niskiego ciśnienia: pompa odśrodkowa niskiego ciśnienia IS150-125-315

14. Sposób podciśnienia: pompa tłoka wysokiego ciśnienia 3D2-SZ-75/25

15. Cylinder główny przy stałym końcu: Wylot φ280

16. Główny cylinder końca ruchomego: Węgiel φ280

17. Mobilny silnik siedzenia: XWED0.75-53-289

18. Forma wiązki napięcia: wiązka podwójnej napięcia

19- Wyposażenie o mocy zainstalowanej: 130 kW

20Wydajność: 1 sztukę/minutę





Proces pracy:

Górna rura → wyrównanie → transport łańcucha do centrum ciśnienia wody → zacisk → głowica badawcza końca stałego i ruchomego rozciąga się, aby uszczelnić oba końce rury stalowej → woda niskiego ciśnienia napełnia się wodą, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



• Automatyczne maszyny paletyzujące

Ta maszyna jest wykorzystywana do zbierania, układania rur stalowych na 6 lub 4 kąty i automatycznie wiązania.wyeliminowanie hałasu i uderzeń szoku z rur stalowychNasza linia pakowania może poprawić jakość rur i efektywność produkcji, zmniejszyć koszty, a także wyeliminować potencjalne zagrożenia dla bezpieczeństwa.



• Włókno

Materiał: Cr12

Twardość walca: HRC58-62

Głębokość utwardzania przy tłumieniu: ≥ 10 mm

Zmiana powierzchni:



• 800 kW spawacz wysokiej częstotliwości

Moc wyjściowa: Pout> 800 kW

Wymagana częstotliwość: f=100~200KHZ

1 Parametry projektowane

Moc nominalna: 800 kW

lMożliwość mocy prądu stałego: Pd=800 kW

lNr. napięcia prądu stałego: UdN=450V

lPrąd stały nominalny: IdN=2000A

lCałkowita sprawność: η≥85%

Pojemność > 800 kW

Inwerter lMOSFET: 100kW×8

lRozpoczynek wyjścia obwodów zbiornika: brak wyjścia transformatora spawania, rezonancja wtórna
