Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Zgrzewana rura walcownicza o wysokiej częstotliwości Grubość taśmy 1,5 do 6,0 mm Szerokość taśmy 150 | Wytrzymałość surowca na rozciąganie: | σb≤500 MPa |
---|---|---|---|
Gęstość: | 1,5-6,0 mm | Max. Maks. Production Speed Szybkość produkcji: | 20 ̊60 m/min |
Naprawiono długość cięcia: | 8-12m | Zakres rozmiarów rur: | Ф48-114mm |
Gwarancja: | Jeden rok | Rodzaj spawania: | Spawanie wysokiej częstotliwości |
Kluczowe słowa: | Młyn do rur spawanych o wysokiej częstotliwości | ||
Podkreślić: | Młyn do rur spawanych o wysokiej częstotliwości 6 mm,młyn do rur spawanych o wysokiej częstotliwości hg,młyn do rur spawanych o wysokiej częstotliwości 360 mm |

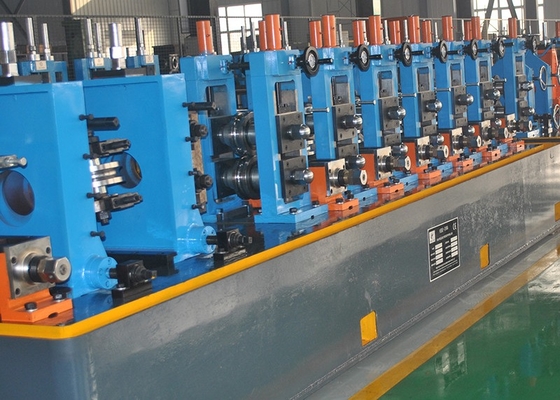

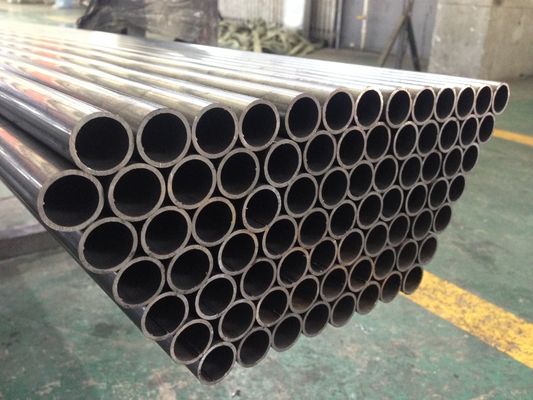

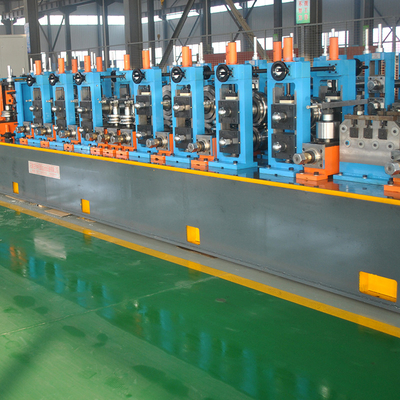

HG114 ERW Pipe Mill Line jest zaprojektowana do produkcji okrągłych rur (Diaφ48-114mm, grubość 1,5-6mm).linia produkcyjna może produkować spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
Dwytyczne:
● Poprawa wydajności operacyjnej i produkcji;
● Poprawa środowiska i bezpieczeństwa operacji;
● Zwiększenie stabilności produktu;
● Poprawa wydajności produktów;
● Zmniejsz koszty produkcji.
Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszenia kosztów walca w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG114 przyjmuje styl konstrukcji dziury o podwójnym promieniu.
Zgodne ze standardem YB189-64
(1)Materiał: Niska węglowa stal i niska stopowa stal budowlana
(2)Właściwości mechaniczne: σb≤520MPa,σs≤340MPa
(3) Szerokość paska: 150×360 mm
(4) Grubość paska: 1,5 mm
(5) Zwoje ze stali: Wewnętrzna średnica zwojów:φ480·φ520mm
Średnica zewnętrzna cewki:φ1000 φ1800 mm
(6)Tłuszcz cewki: ≤ 5T
(1)Wielkość rur: okrągła: φ48 ≈ φ114 mm
2) Grubość ścian rurociągów: 1,5 mm
(3)Fizyczna długość cięcia: 812 m
(4) Dokładność cięcia rur: ±1,5 mm
(1) Moc:
Pojemność mocy linii około 750 kW
Źródło zasilania 380V/50Hz/3fazy
(2)Woda chłodząca:
Przepływ: 30T/h ̇40 T/h
Pojemność basenu: 40m3
(3)Wetrze ciśnione
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
10 metrów szerokości, 120 metrów długości, 5 metrów wysokości,
W tym samym czasie podnieść butelkę oleju, tak, że otwór wewnętrzny cewki stalowej jest precyzyjnie ustawione na mandrze z uncoiler,napięcie rozwijania, przywróć do pierwotnej pozycji.
Pojemność nośna: 5,0 T
Moc silnika ruchowego: 2,2 kW
Odwiert
Wykręcacz ma strukturę podwójnej ekspansji i mandrelu w dźwigni.Główne ciało wyposażone jest w system pneumatyczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels.
OD cewki | Φ1000-1800 mm |
Identyfikator cewki | Φ480-520 mm |
Grubość taśmy | 10,5-6,0 mm |
Szerokość taśmy | 150-360 mm |
Waga pojedynczego taśmy | Max5T |
Rodzaj rozszerzenia | rozszerzenie hydrauliczne |
Przerwanie | Pojazd pneumatyczny |
Pozytywne i ujemne obustronne obciążenie. Jednostka ta służy głównie do wprowadzania nowej cewki stalowej do jednostki rozpłaszczającej po tym, jak jednostka rozpłaszczająca wprowadzi cewkę do miejsca pracy.
Ciśnienie obróbcze:7Mpa
Moc silnika elektrycznego:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Poziom spłaszczaczacza i zdolność tłoczenia:
Styl prędkości regulacyjnej: Brak stopnia prędkości regulacyjnej
Styl konstrukcji:Presiąkanie i noszenie,pięciorolkowy płaszczyźnik
Styl w górę i w dół:System hydrauliczny
Szerokość płaszcza: 150-360 mm
Gęstość płaszcza:10,5-6,0 mm
Moc silnika elektrycznego:15KW
Używany do odcięcia nieregularnej części głowicy i ogona taśmy, i wyrównania ogona taśmy poprzedniej cewki z głowicą taśmy następnej cewki, i spawania ich razem, aby ciągle karmić pętlę.
Forma konstrukcyjna: spawalnia na ścięcie, urządzenie zasilania szczypcem, podwójne urządzenie centralne, podwójny system ścięcia na ścięciu, system płyty ścięcia, układ napędowy płyty dolnej spawalniczej itp.
Szerokość paska | 150-360 mm |
Gęstość spawania | 10,5-6,0 mm |
Rodzaj cięcia | Wyroby hydrauliczne |
Tryb spawania | Automatyczne |
Ciśnienie hydrauliczne | 8-10MPa |
Cykl pracy | Max.180 sekund |
Maszyna ta znajduje się pomiędzy spawarem do cięcia i maszynową (maszyna do formowania), używana po zużyciu rolki taśmy stalowej, przed następnym taśmą taśmową, ponieważ przygotowana z rozwijania,czas ścierania i spawania wstecznego, aby zapewnić, że gospodarz (fabryka kształtująca) ciągłą produkcję i przechowywanie wystarczającej ilości stali taśmowej.
Ta jednostka głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną:
(1) urządzenie do prasowania i przenoszenia materiału:Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, oś mocy przenoszącą kierunek obrotowy przy obniżaniu prędkości, rolkę do prasowania i przenoszenia,system powietrza ciśnieniowego rolki kierowniczej, sprawdzone jednostki prędkości; może dostarczać stalowe taśmy do akumulatora, a średni czas przekaże informacje o prędkości przenoszenia do systemu sterowania elektrycznego,Kiedy będziemy żądać zatrzymania przenosimy materiał do tej jednostki, zatrzyma rolę do silnika elektrycznego i wcisnąć i przenieść materiał roll przez przerwę, a także może dostosować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.
(2) Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
(3) Urządzenie materiału odsyłającego: obejmuje ramę, rolki kierunkowe, rolki kierunkowe wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.
(4) specyfikacja:
styl pracy | Zmiana koła |
prędkość przemieszczania materiału | Vmax = 120 m/min |
zalety | Więcej materiału, bez strajku. |
Formularz szczotkowania | Pneumatyczne, 6Mpa |
grubość cewki stalowej | 10,5-6,0 mm |
szerokość | 150-360 mm |
moc silnika elektrycznego prasy & przenoszenia | 30 kW |
silnik elektryczny ramy akumulatora | 55 kW |

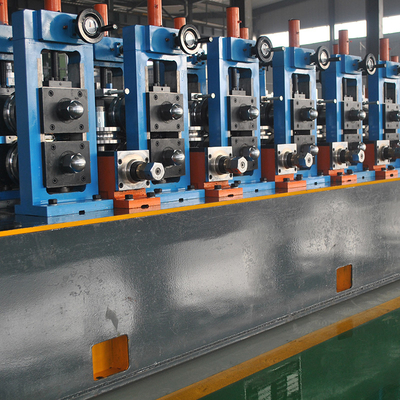

Szczegółowe parametry techniczne każdej części:Jednostka formowania i rozmiarowania jest niezbędnym sprzętem do linii produkującej rury.że jest przewożąc niektóre taśmy stali do tej jednostki i niech to przechodzące ramy roll do ramy rurki surowej, a następnie wziąć płyn elektryczny razem na powierzchni spawania rury tak, aby leczyć temperaturę rury wyższą, aby pasowała do spawania przez spawanie rolki prasowej, a następnie po ochłodzeniu,kształtujące rozmiarowe i płaskotwór do produktu, co jest Twoja potrzeba rurki
Formowanie przedawkowania rur. | Okrągłe:Φ48-114mm |
Tłuszcz ściany rury | 10,5-6,0 mm |
Prędkość formowania | Max.60m/min |
Liczba stanowisk kształtujących, pozioma | 7 |
Liczba stoisk do formowania, pionowa | 9 |
Wskazówka | 1 |
Stanowisko do wycisków | 1 |
Stojak do szlifowania | 1 |
Bur Scraping Cutter | 2 zestawy |
Liczba stojaków wymiarowych, poziomych | 5 |
Liczba stoisk do pomiaru wielkości, pionowa | 5 |
Głowa Turka | 2 zestawy z jedną głową |
Ściany wału i materiał stopu do rolowania poziomego | Φ100 mm, materiał 40Cr |
Diagram wału i materiał stołu pionowego | Φ60 mm, materiał 40Cr |
Piła do cięcia na zimno umożliwia cięcie rur z prędkością do 100 m/min.ustawianie prędkości podawania i obrotu ostrzy. ten system jest w stanie zwiększyć jakość powierzchni cięcia. nie powoduje uszkodzeń w procesie pracy, eliminując wypróżnienie mechaniczne, zmniejsza wpływ ostrza piły do cięcia na zimno,Ostrza piły niewielkie straty, zmniejszyć koszty produkcji. poprawić żywotność maszyny.
▲ Automatyczne rury piłowe w trybie inline/offline & Wysoka produkcja
▲ Ostrza z wysokiej prędkości ze stali lub węglanu
▲ Prawie nadaje się do różnych profili rur
▲ Usunięcie wtórnego rozszczepiania lub odgrzewania
▲ Stali węglowe, stali nierdzewnej, HSLA
▲ Wysoka prędkość i wysoka precyzja cięcia.
▲ Doskonała krawędź cięcia, brak wygrzebienia i oszczędność kosztów
Maksymalna prędkość liniowa: 80 m/min
Zakres długości cięcia: 8 ~ 12 metrów
Dokładność długości cięcia: ±1,5 mm (wahania prędkości linii nie przekraczają 2%)
Kierunek podawania: zgodnie z wymaganiami klienta
Rodzaj cięcia: ostrze podwójnej piły, cięcie frezowe
Funkcja sprzętu: automatyczny, ręczny, ma funkcję cięcia krótkiego linijki
Silnik napędowy: serwomotor o mocy 22 kW
Silnik cięcia: 22 kW zmiennej częstotliwości
Silnik zasilający: serwomotor5,5 kW
Zakres prędkości obrotowej: 260-280 r/min
Rodzaj zacisku: hydrauliczny
zaciski: 2 zestawy (inny rozmiar rysunków wyposażenia dla każdego modelu, samodzielnie wykonany)
Łóżko piły, piła, układ obrotowy dysku i układ cięcia z obróbką wygrzewczą.
Gotowe rury biegną wzdłuż rolki Transit i są automatycznie przenoszone na ławkę.
Silnik: zestaw 3kw x2
Długość: 24 m
Φ48 Φ114,3 mmPodwójne.- maszyna do badań hydraulicznych stacji
Parametry techniczne:
1Zakres średnicy probówki: Φ48 Φ114,3 mm
2Długość próbnej rury stalowej: 8 ‰ 12 m
3Materiał do testowania rur stalowych: ASIM A106/450/570, API 5L
4Tolerancja zewnętrznej średnicy rur stalowych: ±0,2%
5Maksymalne ciśnienie próbne rury stalowej: ≤ 10 MPa (100 barów)
6. Czas trwania (wyznaczalny): 3 ̊5 s
7Liczba korzeni na badanie (podwójna stacja): 2 korzenie
8. Forma uszczelnienia: uszczelnienie promieniowe
9Środek badawczy ciśnienia: emulsja/woda
10Metodę napełniania wody niskiego ciśnienia: woda wypełniona (pompa niskiego ciśnienia, system wodociągowy itp.)
11Metody podciśnienia: podciśnienie pompy wysokiego ciśnienia
12. Wyposażenie o mocy zainstalowanej: ≈130 kW
13Wydajność (ciśnienie utrzymania 5S): maksymalna wydajność wynosi 4-6 sztuk/min, ale ciśnienie dostarczania powietrza z sprężarki powietrza do urządzenia nie może być niższe niż 0,6Mpa.
Proces pracy:
Górna rura → wyrównanie → transport łańcucha do centrum ciśnienia wody → zacisk → głowica badawcza końca stałego i ruchomego rozciąga się, aby uszczelnić oba końce rury stalowej → woda niskiego ciśnienia napełnia się wodą, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
Automatyczne maszyny paletyzujące
Ta maszyna jest wykorzystywana do zbierania, układania rur stalowych na 6 lub 4 kąty i automatycznie wiązania.wyeliminowanie hałasu i uderzeń szoku z rur stalowychNasza linia pakowania może poprawić jakość rur i efektywność produkcji, zmniejszyć koszty, a także wyeliminować potencjalne zagrożenia dla bezpieczeństwa.
Materiał: Cr12
Twardość walca: HRC58-62
Głębokość utwardzania przy tłumieniu: ≥ 10 mm
Zmiana powierzchni:
Parametry techniczne spawarki o mocy 400 kW
· Zintegrowany spawacz GGP-400/0.3-CC:
· Moc nominalna: 400 kW
· Moc prądu stałego: :Pd=400kW
· Narysowane napięcie prądu stałego::UdN=450V
* Prąd stały nominalny: IdN=890A
· Całkowita sprawność: η≥85%
· Moc wyjściowa: Pout> 400 kW
· Zaprojektowana częstotliwość: f=250~300kHz
· Inwerter MOSFET: 100kW×4
· Kabel przychodzący z linii: 185 mm2×2 pc/faza
