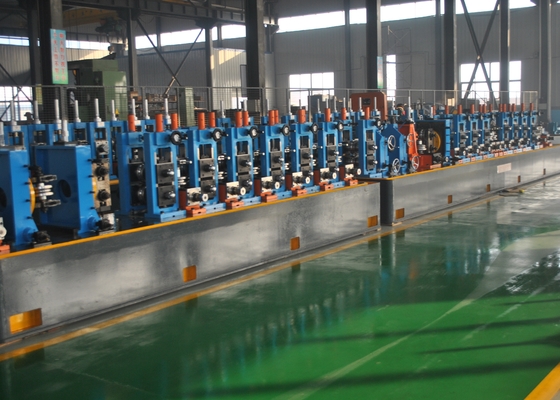

Wysoko częstotliwości spawane młyny rurowe Młyny rurowe kwadratowe Młyny rurowe wysokiej częstotliwości 25×25--80×80mm
Specyfikacja produktu
| Atrybut |
Wartość |
| Grubość cewki |
1.5-4mm |
| Szerokość cewki |
80-300 mm |
| Średnica wewnętrzna |
508 mm |
| Średnica zewnętrzna |
1800 mm |
| Prędkość |
maksymalnie 80 m/min |
| Gwarancja |
Jeden rok |
| Materiał |
Niski poziom HRC węgla |
Opis produktu
Główne parametry i specyfikacje
Specyfikacje materiału
- Zgodne ze standardem YB189-64
- Materiał: stal niskowęglowa i stal konstrukcyjna o niskiej stopowości
- Właściwości mechaniczne: σb≤380Mpa, σs≤275MPa
- Szerokość paska: 100 ̊320 mm
- Gęstość paska: 1,0 ∼ 3,25 mm
- Id. bobli: Φ508mm
- O.D. cewki: φ1800mm
- Masę cewki: ≤ 4T
Specyfikacja rur spawanych
- Przedział rury okrągłej: Φ31.8·φ101.6mm
- Rozmiar kwadratowej rury: 25x25-80x80mm
- Grubość paska: 1,0-3,25 mm
- Długość końcowej rury: 4-6 m
- Dokładność długości cięcia: ±2 mm
- Prędkość formowania: 20-80 m/min
Zaopatrzenie w energię, wodę i powietrze
Pojemność mocy:Około 600 kW
Źródło mocy:480V/60Hz/3fazy
Przepływ wody chłodzącej:20 T/h ̇30 T/h
Pojemność puli:30 m3
Przepływ sprężonego powietrza:5 m3/min
Ciśnienie:5 ‰ 11 kg/cm2
Wymagania dotyczące warsztatów
6 metrów szerokości, 70 metrów długości, co najmniej 5 metrów wysokości od szyn sufitowych do ziemi.
Składniki i specyfikacje maszyny
1. stożkowy hydrauliczny odwojownik
Wykręcacz ma strukturę podwójnej ekspansji i mandrelu w dźwigni.Główne ciało wyposażone jest w system hydrauliczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels.
OD cewki:φ1800 mm
Identyfikator cewki:Φ508 mm
Szerokość taśmy:100-320 mm
Gęstość taśmy:10,0-3,25 mm
Waga taśmy:Max4.0T
Rodzaj rozszerzenia:hydrauliczne
Przerwa:Pojazd pneumatyczny
2Automatyczne tnące i spawarki
Słynny spawacz jest ważną jednostką urządzeń linii rurociągowej i jest głównie stosowany do cięcia głowicy lub próbki stali nieoryginalnej,a następnie połączenie ostatniej próbki taśmy stalowej z następną głowicą taśmy w celu zapewnienia dalszego przetwarzania.
Szerokość paska:100-320 mm
Gęstość spawania:10,0-3,25 mm
Rodzaj cięcia:cięcie hydrauliczne
Tryb spawania:Automatyczne
Ciśnienie pneumatyczne:00,5 MPa
Cykl pracy:Max.300 sekund
3Akumulator spiralny poziomy
Maszyna ta jest stosowana pomiędzy spawarką do cięcia i maszyną główną (maszyna do kształtowania rozmiarów).i następna taśma jest przygotowana z ciągłej produkcji głównego urządzenia (maszyna do formowania rozmiarów) jest zapewniona w czasie i wystarczająca ilość stali taśmowej jest przechowywana.
Maszyna ta składa się głównie z ramki rolkowej przewodnika, urządzenia do karmienia zaciskami, zespołu korpusu pętli, urządzenia rozładowującego i urządzenia sterującego elektrycznie.
Gęstość:10,0-3,25 mm
Szerokość:100-320 mm
Zalety:Materiał do przechowywania więcej Brak uderzenia na powierzchnię stalową
Prędkość podawania:Maks. 160 m/min
Moc silnika przenośnego:AC 22KW
Moc silnika akumulatora:AC 37 kW
Średnica magazynowania:5 metrów

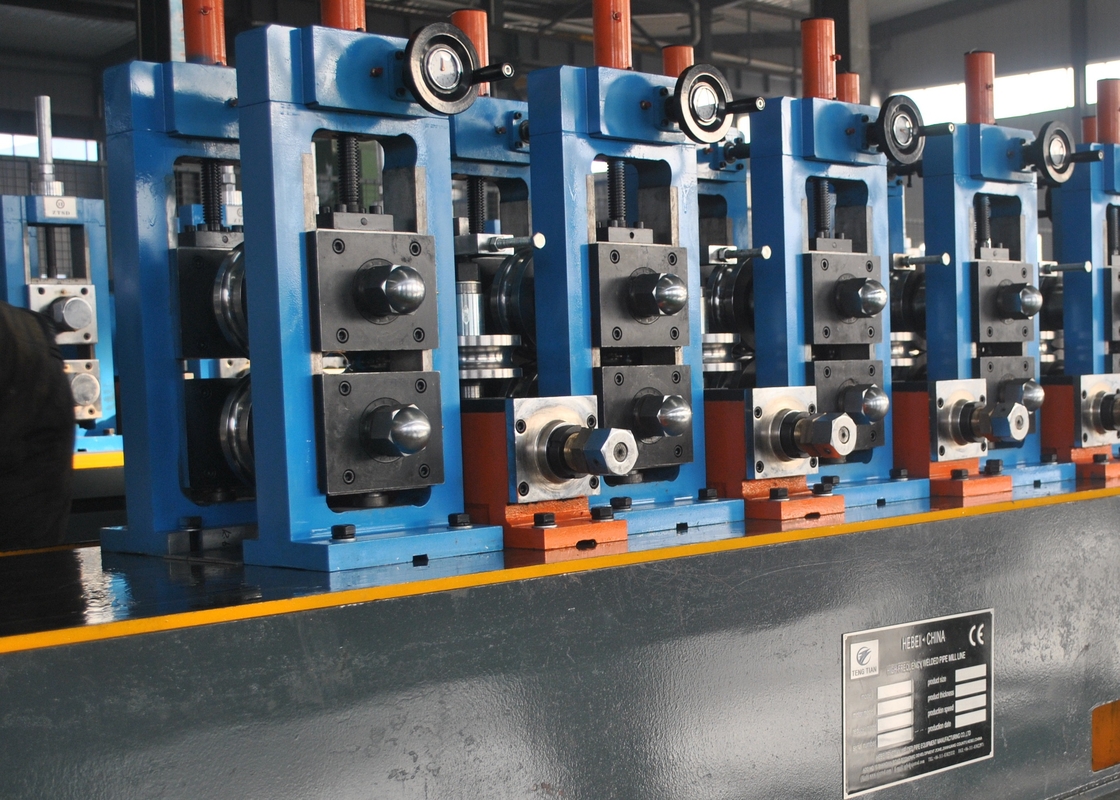

4Maszyna do kształtowania i rozmiaru
Część formowana
Stalowy taśma wchodzą w stojak formowania następnie w części formowania w okrągły kształt.
Właściwości:Horizontal roll w górę i w dół sposób regulacji, worm gear regulacji i może regulować oddzielnie
Dolny wał rulowania jest aktywny
Strona ustawienia wału wyrównania z podkładką kompensacyjną
Ilość stołu poziomego:7
Przedział wału poziomego:80 mm
Materiał wału poziomego:42Crmov
Prędkość formowania:20-60 m/min
Silnik:110 kW prądu stałego
Materiał stoiska wyrównawczego:spawanie płyt stalowych
Ilość stołu pionowego:7
Średnica wału pionowego:50 mm
Materiał wału pionowego:40Cr
Wskazówka szwu spawania i stojak zwrotny
Rolka do ściskania polega na ściskaniu krawędzi rury, która została podgrzana do temperatury spawania, poprzez ściskanie rolek poddając określonemu ciśnieniu w celu osiągnięcia celu spawania.Ścinarka do spawania jest używana do odcinania szwu spawania i usuwania zewnętrznego burr.
Noż ze złomu:2 zestawy
Włócznik wciskujący nr:2
Średnica wału walcowania:55 mm
Materiał wału rolkowego do tłoczenia:40Cr
Jednostka chłodząca wodą
Materiał: spawanie płyt stalowych
Rozmiary części
Okrągła rura po rozmiarze części do wymagają średnicy i kształtu
Ilość stołu poziomego:5
Przedział wału poziomego:80 mm
Materiał wału poziomego:42Crmov
Silnik:Prąd stały 132 kW
Materiał stoiska wyrównawczego:spawanie płyt stalowych
Ilość stołu pionowego:5
Średnica wału pionowego:50 mm
Materiał wału pionowego:40Cr
Głowa indyka:2 zestawy
Skrzynka biegów
Ilość skrzyni biegów:12
Materiał nadwozia przekładni:spawanie płyt stalowych
Materiał do narzędzi:20CrMnTi
Twardota przekładni:HRC 58-62
Materiał wału przekładni:40 Cr
Twardota wału przekładni:HRC40-45
Ilość skrzynki redukcyjnej:2
5- Ciepła piła.
W odniesieniu do użycia wysokiej dokładności systemu sterowania STD i systemu maszynowego,Ta jednostka ma dobre precyzyjne wymiary przewagi, a maszyny przeniesienia najlepsze zalety, więc szybko zdolność i dokładny przetwarzanie, bez Burr jest to jednostka zaletą.
Rozmiar rury:Rury okrągłe: φ31,8-φ101,6 mm grubości:1.0-3.25 mm Rura kwadratowa: grubość 25x25-80x80 mm:10,0-3,0 mm
Materiał:Q235.
Prędkość:Maks. 60 m/min
Długość cięcia:6-8m
Dokładność:± 3 mm
Silnik napędowy:15kw serwo silnik JAPON YASKAWA
Silnik do cięcia:Silnik o zmiennej częstotliwości 15 kW
Silnik zasilający:4.4kw serwo silnik JAPAN YASKAWA
6. 300kw spawarka wysokiej częstotliwości
Parametry projektowe
Moc wyjściowa nominalna:300 kW
Narysowane napięcie prądu stałego:UdN=450V
Prąd stały nominalny:500A
/Wyłączona częstotliwość:f=300~350 kHz
Całkowita sprawność:η > 85%
Forma wyjścia z zbiornika:Brak wyjścia z transformatora spawania.
Współczynnik Ripple:< 1%
Tryb spawania:Słucie indukcyjne, Słucie kontaktowe
Pojemność dystrybucji energii:461 KVA
napięcie wejściowe:380V/50Hz,3fazowy 4przewod
Prąd wejściowy nominalny:I=1500A
System chłodzenia (system chłodzenia powietrzem i wodą)
Temperatura wody wyjściowej:≤ 41°C,zakres temperatury:4°C
Przepływ wody chłodzącej:15 m3/h
Ciśnienie wody roboczej:0.35Mpa
Wymogi dotyczące jakości wody:Woda destylowana
7Tabela wyników.
1.Gotowe rury biegną wzdłuż stołu rolkowego i są automatycznie przenoszone na ławkę. Następnie prosta maszyna do pakowania pakuje rury w kształcie sześciokątnym.Prosta maszyna do pakowania zawiera pojemnik i pneumatycznie napędzane urządzenia do wyrównania. 3.Silnik stołu obrotowego: 3 kW
8. Walcownik
Materiał z rolki formowania:Cr12
Materiał do walcowania:H13
Twardość obróbki cieplnej:HRc58~62
