Młyna rurowa o wysokiej częstotliwości 1,5-4,0 mm grubości runda 33,78 ～ 60,3 mm
Specyfikacje produktu
| Atrybut | Wartość |
| Grubość cewki | 1,5-4 mm |
| Szerokość cewki | 80-300 mm |
| Średnica wewnętrzna | 480-510 mm |
| Średnica zewnętrzna | 1000-1600 mm |
| Prędkość | MAX 70 m/min |
| Gwarancja | Rok |
| Tworzywo | Niski węgiel HRC |
Główne parametry
- Zgodnie ze standardem YB189-64
- Materiał: stal o niskiej zawartości węgla i stal konstrukcyjna o niskiej stopie stopu
- Właściwości mechaniczne: σB≤520MPA, σs ≤340mpa
- Szerokość paska: 100-190 mm
- Grubość paska: 1,5-4,0 mm
- Wewnętrzna średnica cewek: φ480 ～ φ510 mm
- Zewnętrzna średnica cewek: φ1000 ～ φ1600 mm
- Waga cewki: ≤4t
- Rozmiar rury: φ33.7-φ60,3 mm
- Grubość rur: 1,5-4,0 mm
- Naprawiono długość cięcia: 4 ～ 6m
- Precyzja odcięcia rur: 0 ～ 3 mm
- Szybkość formowania: 20 ～ 70 m/min
Zasilanie, woda i zasilanie powietrza
| Objętość mocy linii | Ok. 800 kW |
| Źródło zasilania | 380 V/50 Hz/3 fazy |
| Przepływ wody chłodzący cyrkulacja | 30t/h ～ 40 t/h |
| Objętość puli | 60m³ |
| Sprężone przepływ powietrza | 5m³/min |
| Ciśnienie | 5 ～ 7 kg/cm² |
Proces produkcyjny
Ładowanie cewki → cięcie i spawanie → akumulator → Formowanie, spawanie HF, deburowanie, chłodzenie, rozmiary, prostowanie → STD Sława ścięcia na zimno → Przekazywanie → Pakowanie → Przechowywanie
Komponenty i specyfikacje maszyny
1. Unontoiler
Unoroiller ma strukturę podwójnego ekspansji i mandrelów wspornikowych. Zawiera dwie główne części: korpus główny i stałą podstawę. Główny korpus jest wyposażony w układ pneumatyczny, aby zaspokoić potrzeby rozszerzenia, kontraktowania i hamowania Mandrels.
| OD cewki | Φ1000-1600 mm |
| ID z cewki | Φ480-510 mm |
| Szerokość paska | 100-190 mm |
| Grubość paska | 1,5-4,0 mm |
| Waga paska | Max 4t |
| Typ ekspansji | Podkręcenie ręczne |
| Przerwa | Pneumatyczna jazda |
2. Ścinanie i spawacz
Ta maszyna służy do cięcia nieregularnych końców pasków, a następnie podłączenia pasków przez spawanie.
| Szerokość paska | 100-190 mm |
| Grubość spawania | 1,5-4,0 mm |
| Typ cięcia | Ręczne cięcie |
| Prędkość spawania | MAX 700 mm/min |
| Tryb spawania | Podręcznik |
| Cykl pracy | Max. 180 sekund |
3. Spiral Akumulator Unit
Jednostka ta obejmuje głównie urządzenie prasowe i przenoszone, montaż akumulatora, odniesienie materiału i elektrycznej jednostki sterującej.
| Styl roboczy | Zmień okrąg |
| Korzyść | Materiał magazynowy więcej, bez uderzenia na stalową powierzchnię |
| Grubość cewki stalowej | 4 mm |
| Szerokość | 100-190 mm |
| Diage | 5,0 m |
| Nosić prędkość materiału | Vmax = 240 m/min |
| Szczypta forma | Pneumatyczne 6MPA |
| Silnik elektryczny prasy i noszenie | 18,5 kW |
| Silnik elektryczny ramy akumulatora | 37 kW |

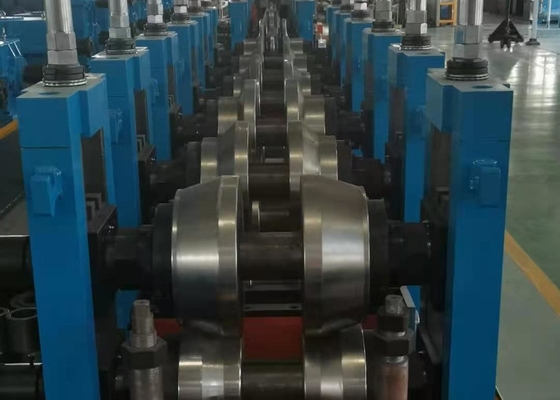

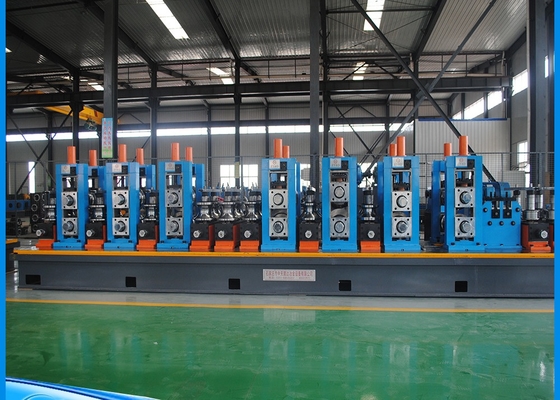

4. Młyn formowania i wielkości
Młyn formowania i wielkości przyjmuje zasadę formowania typu rolki i spawanie indukcyjne o wysokiej częstotliwości. Pasek jest podawany do maszyny formującej urządzeniem zasilającym w młynie, a wałek formujący się stale obraca się i naciska pasek w wymagany kształt.
| Tworząc rurę OD | Okrągła rura 33,7-60,3 mm |
| Tworzenie grubości ściany rury | 1,5-4,0 mm |
| Tworzenie prędkości | 20-70 m/min |
| Liczba stojaków formujących się, pozioma | 7 |
| Liczba stojaków formujących, pion | 9 |
| Liczba stojaków o rozmiarze, poziome | 5 |
| Liczba stojaków o rozmiarze, pion | 5 |
| Głowa Turków | 2 zestawy z pojedynczą głową |
| Wałek. i materiał poziomego stojaka na rolkę | Φ90 mm, materiał 40Cr |
| Wałek. i materiał pionowego stoiska rolki | Φ50, materiał 40Cr |
| Bur Scraping Cutter | 2 zestawy |
| Główny silnik | 110 kW+132 kW |
5. Zimna piła
Zimna piła używana do precyzyjnego wycinania wszystkich rodzajów ramery ramy. Jeśli chodzi o stosowanie wysokiego dokładnego systemu sterowania STD i systemu maszyn, jednostka ta ma dobrą przewagę wymiaru.
| Rozmiar rur kwadratowych | Φ33.7-60,3 mm |
| Tworzywo | Q235 |
| Prędkość | MAX.70 m/min |
| Długość cięcia | 7m |
| Precyzja | ± 3 mm |
| Silnik napędowy | 15 kW Servo Motor (Yaskaawa Japan) |
| Silnik karmiący | Serwo 4,4 kW (Yaskaawa Japan) |
| Silnik cięcia | Silnik o zmiennej częstotliwości 11kW |
6. 300 kW Solid HF Spawacz
| Moc nominalna | 300 kW |
| Znamionowa moc DC | PD = 360 kW |
| Znamione napięcie DC | UDN = 450 V. |
| Znamionowy prąd DC | IDN = 800A |
| Cała wydajność | η≥85% |
| Moc wyjściowa | Dąsek ＞ 300 kW |
| Zaprojektowana częstotliwość | f = 300 ~ 350 kHz |
| MOSFET falownik | 120 kW × 3 |
| Tryb wyjściowy obwodu zbiornika | Brak wyjścia transformatora spawania, rezonans wtórny |
7. Stół rolka, ławka i maszyna do pakowania
Wykończone rury biegną wzdłuż stołu i automatycznie przeniesione na ławkę. Następnie prosta maszyna do pakowania pakuje rury w kształcie sześciokąta. Prosta maszyna do pakowania zawiera wyrównanie pojemnika i pneumatycznie.
8. Roller
Materiał: CR12. Materiał CR12 ma tę zaletę, że opierają się Abraded, a klienci mogą go sam wybrać. Rolka jest wyceniona przez jego wagę, możemy obliczyć całkowitą cenę rolków zgodnie ze specyfikacją spawanej rury od klientów.
