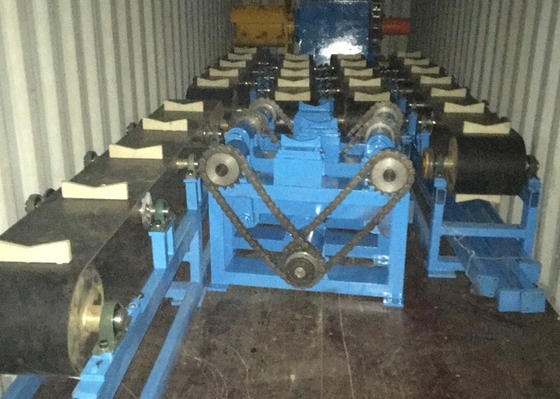

Główne parametry i specyfikacje:
| Zgodne ze standardem YB189-64 |
| Materiał |
Stal o niskiej zawartości węgla i stali o niskiej stopowości |
| Właściwości mechaniczne |
σb≤380Mpa,σs≤275MPa |
| szerokość paska |
80 ̊300 mm |
| grubość taśmy |
10,0 ‰ 4,0 mm |
| Identyfikacja cewek |
Φ508 mm |
| Zbyt duża dawka cewki |
φ1800 mm |
| Waga cewki |
≤ 3,5T |
- Specyfikacja rur spawanych
| Wielkość rur kwadratowych |
20X20-75X75mm |
| Rozmiar rury prostokątnej |
20X25-50X100 mm |
| grubość rury |
10,0-4,0 mm |
| Długość końcowa rury |
6-12 m |
| Dokładność długości cięcia |
± 2 mm |
| Prędkość formowania |
40-100 m/min |
- Zaopatrzenie w energię, wodę i powietrze
| Władza |
Pojemność mocy linii |
Około 450 kW |
| Źródło energii |
480V/60Hz/3fazy |
| Woda chłodząca |
Przepływ |
20 T/h ̇30 T/h |
| Objętość puli |
30m3 |
| Powietrze sprężone |
Przepływ |
5m3/min |
| Ciśnienie |
5 ‰ 11 kg/cm2 |
| 6 metrów szerokości, 70 metrów długości, co najmniej 5 metrów wysokości od szyn sufitowych do ziemi. |
IIIParametry i specyfikacje każdej maszyny:
(1) Podwójny stożkowy rozwijacz
|
Wykręcacz ma strukturę pojedynczych mandrels rozszerzalnych i wyciągowych.Główne ciało jest wyposażone w system ręczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels
| OD cewki |
φ1800 mm |
| Identyfikator cewki |
Φ508 mm |
| Szerokość taśmy |
80-300 mm |
| Grubość taśmy |
10,0-4,0 mm |
| Waga taśmy |
Maksymalnie 3,5T |
| Rodzaj rozszerzenia |
podręcznik |
| Przerwanie |
Pojazd pneumatyczny |
|
(2)Maszyna do wyrównywania głowicy i maszyna do wyrównywania szczypów
|
Struktura:
Urządzenie z górnym rolkiem ciśnienia jest sterowane przez cylinder hydrauliczny, a silnik jest aktywnie napędzany, który napędza pas do obrotu podczas rozwijania.Ostrze sterowane przez cylinder hydrauliczny jest wyciągające się i swingeable zgodnie z średnicą ocieplonej cewki do rozmontowania, i może dostosować się do usuwania ocieplonej cewki o różnych rozmiarach.
|
| OD cewki |
Φ1000-Φ1600 mm |
| Szerokość cewki: |
80-300-320 mm |
| Silnik przenośnikowy na rolkach |
AC3 Kw ((simens,beide)
|
| Struktura |
Spawanie profili |
|
(3)Automatyczne cięcie i spawarka
| Spawarka jest ważnym elementem urządzeń linii rurociągowej i jest głównie używana do cięcia głowicy lub próbki nieprawidłowej taśmy stalowej,a następnie połączenie ostatniej próbki taśmy stalowej z następną głowicą taśmy w celu zapewnienia dalszego przetwarzania. |
| Szerokość paska |
80-300 mm |
| Gęstość spawania |
10,0-4,0 mm |
| Rodzaj cięcia |
Cięcie powietrzne |
| Tryb spawania |
Automatyczne |
| Ciśnienie pneumatyczne |
00,5 MPa |
| Cykl pracy |
Max.300 sekund |
|
(4)Horyzontalny akumulator spiralny
- Maszyna ta jest stosowana pomiędzy spawarką do cięcia i maszyną główną (maszyna do kształtowania rozmiarów).Nieprzerwana produkcja głównej maszyny (maszyny do formowania) jest zapewniona w czasie i wystarczająca ilość stali jest przechowywana..
- Maszyna ta składa się głównie z ramki rolkowej przewodnika, urządzenia do karmienia zaciskami, zespołu ciała pętli, urządzenia rozładowującego i urządzenia sterującego elektrycznie.
- Urządzenie zasilające: składa się głównie z ramy, silnika, hamulca, uniwersalnego wału napędowego reduktoru, rolka szczytowego i systemu pneumatycznego rolka przewodnika.Kiedy należy przerwać karmienie, hamulca Może zatrzymać obrót silnika i walca zasilającego zacisk, a prędkość obrotowa i prędkość zasilająca silnika elektrycznego mogą być regulowane przez urządzenie sterujące.
- Zespół ciała pętli: składa się głównie z silnika, podstawy maszyny, wewnętrznego rolka obwodowego, centralnego rolka rozładowania, zewnętrznego rolka pierścieniowego i rolka ciśnieniowego itp.Może przechowywać taśmy stalowe wysłane przez urządzenie do żywienia klipu i może być z centrum wyładowania rolka jest wycofany.
- Urządzenie rozładowujące: składa się z uchwytu, grupy rolników przewodzących, górnego i dolnego rolnika wyprowadzającego oraz urządzenia mierzącego prędkość.Może poziomo wprowadzić stalowy pasek przechowywany w ciele pętli do jednostki formowania i zrobić urządzenie.
|
| Gęstość |
10,0-4,0 mm |
Szerokość |
80-300 mm |
| Zalety |
Więcej materiałów do przechowywania
Brak strajku do obróbki powierzchni stali
|
Prędkość podawania |
Maksymalnie 200 m/min |
| Moc silnika przenośnego |
AC 15 kW |
Moc silnika akumulatora |
AC 22KW |
| Średnica magazynu |
40,5 metra. |
|
|
|

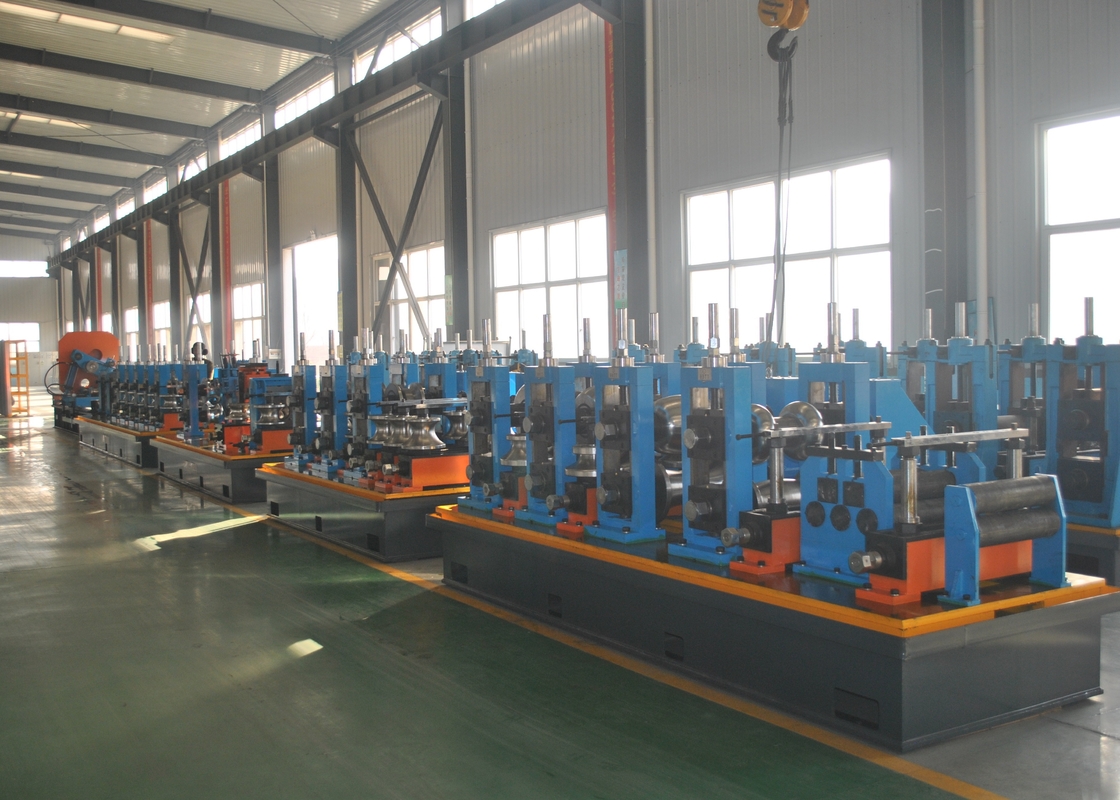

(5) Maszyna do formowania i kształtowania
| Część 1.Część formowana |
| |
| Stalowy taśma wchodzą w stojak formowania następnie w części formowania w okrągły kształt. |
| Cechy |
Horyzontalny sposób regulacji ruchu w górę i w dół,regulacja napędu robaka i możliwość regulacji oddzielnie |
| Włókno dolne rolki wyrównawczej aktywne |
| strona ustawienia wału wyrównawczego z podkładką kompensacyjną |
|
Parametry techniczne
|
Ilość poziomego stoiska |
6 |
| Przedział wału poziomego |
85 mm |
| Materiał wału poziomego |
42Crmov |
| prędkość formowania |
40-100 m/min |
| silnik |
DC110Kw |
| materiał stoiska wyrównawczego |
spawanie płyt stalowych |
| ilość stołu pionowego |
2 |
| średnica wału pionowego |
45 mm |
| materiał wału pionowego |
40Cr |
| Uniwersalne stoisko |
3 |
|
| Część 2.Wskazówka szwu spawania i stojak rolki do ściskania, cięcia żwirów spawania |
|
Rulki do ściskania polegają na ściskaniu krawędzi rur, która została podgrzana do temperatury spawania, poprzez ściskanie rolek poddając określonemu ciśnieniu w celu osiągnięcia celu spawania.
Ściarek na perły spawalnicze jest używany do usuwania szwu spawalniczego i usuwania zewnętrznego wrzodu. Składa się z dwóch cięć do zmiany.Śruby mogą być regulowane i mają funkcję szybkiego podnoszenia przez kamPod podnośnikiem noża znajdują się dwa rolki wspierające, aby znieść nadciąg skrapu, a za cięciem koralowym - jeden poziomy stojak do polerowania.
|
| |
| Noż ze złomu |
2 zestawy |
| Struktura stopu do tłoczenia rolki |
5 wycisk rulowy |
| średnica wału rolki wyciskowej |
50 mm |
| średnica wału rolki wyciskowej |
40Cr |
|
| Część 3.Jednostka chłodząca wodą: materiał: spawanie płyt stalowych |
| |
| CZĄSTKA 4. część rozmiarowa |
| |
| Okrągła rura po rozmiarze części do wymagają średnicy i kształtu |
| Parametry techniczne |
| Poziom uniwersalny |
4 |
| Przedział wału poziomego |
80 mm |
| Materiał wału poziomego |
42Crmov |
| silnik |
Silnik prądu stałego o mocy 110 kW |
| materiał stoiska wyrównawczego |
spawanie płyt stalowych |
| materiał wału pionowego |
40Cr |
| Głowa indyka |
2 zestawy |
|
| Część 5. skrzynia biegów |
| |
| Ilość skrzyni biegów |
13 |
| Materiał z pudełka biegów |
spawanie płyt stalowych |
| Materiał z narzędzi |
20CrMnTi |
| Twardota przekładni |
HRC 58-62 |
| Materiał wału przekładni |
40 Cr |
| Twardota wału przekładni |
HRC40-45 |
| Ilość skrzynki redukcyjnej |
2 |
|
(6) zimna Piła
|
W odniesieniu do użycia wysokiej dokładności systemu sterowania STD i systemu maszynowego,Ta jednostka ma dobre precyzyjne wymiary przewagi, a maszyny przenoszą najlepszą przewagę, więc szybka zdolność i dokładne przetwarzanie,bez Burr jest to przewaga jednostki.
|
| Rozmiar rury kwadratowej |
20x20-75x75 mm |
| Rozmiar rury prostokątnej: |
20x25-50x100 mm |
| Materiał |
Q235. |
| Prędkość |
Maks. 100 m/min |
| Długość cięcia |
6-12 m |
| Dokładność |
± 3 mm |
| Silnik napędowy |
15kw serwomotor (Japonia Yaskawa) |
| Silnik zasilający |
4.4kw serwomotor (Japonia Yaskawa) |
| Silnik do cięcia |
11 kW silnik o zmiennej częstotliwości. |
(7) Spawacz wysokiej częstotliwości typu 200 Kw
- Wszystkie w jednym modelu
- Rodzaj równoległego
Technika Dane ze stali nierdzewnej w jednej zintegrowanej spawarce
Parametry projektowe
(1) Moc wyjściowa znamionowa: 200 kW
(2) Narysowane napięcie prądu stałego: UdN=235V
(3) Narysowany prąd prądu stałego: 1000 A
(4) Częstotliwość wyjściowa: f=350-420 kHz
(5) Całkowita sprawność: η≈90%
(6) Forma rezonansu: rezonans złożony
(7) Forma wyjścia z zbiornika: brak wyjścia z transformatora spawania.
(8) Współczynnik Ripple: 0,5%
(9) Tryb spawania: spawanie indukcyjne
(10) Pojemność dystrybucji energii: 260 kVA
(11) Napięcie wejściowe: trójfazowy 380V/50Hz,3fazowy 4przewod
(12) Narysowany prąd wejściowy: I=379A
System chłodzenia wody miękkiej (system chłodzenia powietrzem i wodą)
(1) Ciśnienie wody roboczej: 0,32Mpa
(2) Przepływ wody chłodzącej: 25 m3
(3) Referencyjna moc chłodzenia: 60 kW
(4) Standardowa konfiguracja (mm): 2200×1250×2100
Kompozycja stali nierdzewnej w jednej zintegrowanej spawarce
Skład systemu
Solid state high frequency all-in-one spawar składa się z 5 części: SCR all-wave rectifier, IGBT high frequency inverter +PWM voltage regulator, high frequency transformer,Moduł diody szybkiego odzysku FRED wysokiej częstotliwości, wyjście Inwertera E-bridge.Regulator +PWM regulacja napięcia prądu przemiennego jest uzupełniana przez jedną płytę obwodową.Płyty jednostki sterującej PWM są osadzone na płycie głównej.Główne funkcje płyty jednostkowej są realizowane przez komputer z jednym układem + system sterowania PWMRegulacja napięcia i kontrolę sprzężenia zwrotnego można wykonać poprzez połączenie z podwójnym regulatorem PI z zamkniętą pętlą głównej płyty.Sterowanie alarmem za pomocą układu cyfrowego, ponieważ rdzeń sterowania w połączeniu z szybką reakcją sprzętową sprawia, że działanie ochrony jest wrażliwe.
W przypadku urządzeń o wysokiej częstotliwości stałego stanu, które stosuje się do spawarki typu all-in-one, stosuje się tryb regulacji Inwersora IGBT z pełną korekcją fal i nie wymaga dostosowania kąta zmiany fazy przez SCR.ma zalety wysokiego współczynnika mocy i dobrego efektu oszczędności energii, również zmniejszając powierzchnię przekroju poprzecznego kabla wejściowego.
Krótkie wprowadzenie do spawarki HF stałego stanu
Słynny spawar HF jest zaprojektowany do ciągłej pracy.Cały zestaw urządzeń osiąga funkcję sterowania połączeniem urządzeń i diagnozowania usterek przez system PLCPracujący posąg jest obserwowany za pomocą wyświetlacza LCD.
