Wysoko częstotliwości spawane młyny rurowe 4 mm w grubości HG114

Linia HG114 High-Frequency Welded Pipe Mill Line jest przeznaczona do produkcji spawanych rur o średnicy 50 ‰ 101,6 mm i średnicy 1,0 ‰ 4.0 mm grubości ściany oraz rury kwadratowe i prostokątne oraz rury zdeformowane o odpowiedniej wielkościPrzyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe z dobrą jakością obróbki i wysoką precyzją montażu.

Ⅰ.Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, obniżenia kosztów walca w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG114 przyjmuje styl konstrukcji dziury o podwójnym promieniu.

Ⅱ.Główne parametry i specyfikacje

1.Materiał Specyfikacje:

Zgodne ze standardem YB189-64.

Materiał: stal niskowęglowa i stal konstrukcyjna o niskiej stopowości

• Właściwości mechaniczne: σ_b≤ 520Mpa,σ_s≤340MPa
• Szerokość paska: 160 ̊320 mm
• Gęstość paska:10,0 ‰ 4,0 mm
• Średnica wewnętrzna cewki:φ480 φ510 mm

Średnica zewnętrzna cewki:φ1000 φ1600 mm

Masa cewki: ≤ 5T

2.(1) Okrągła przewódnica średnica:φ50·φ101,6 mm

(2) Grubość ścian rur:10,0 ‰ 4,0 mm

(3) Stała długość cięcia: 46 m

(4) Dokładność cięcia rury: 0 ‰ 3 mm

3Prędkość formowania: 2060 m/min

4Zaopatrzenie w energię, wodę i powietrze

5Warsztaty: 8 m szerokości, 100 m długości, co najmniej 5 m wysokości od szyn sufitowych do ziemi.

Ⅲ.Przetwarzanie produkcyjne:

Ładowanie cewki →Ścieranie i spawanie → Akumulator → Formowanie, spawanie HF, odgrzewanie, chłodzenie, rozmiarowanie, wyprostowanie →STD Piła do cięcia na zimno →Przesyłanie →Pakowanie → Przechowywanie

Ⅳ.Skład i specyfikacja urządzenia dla każdej części:

1.Jednoszytkowe urządzenie hydraulicznekolarka:

W sprawieDekolarkama strukturę podwójnej ekspansji i podnośników, składa się z dwóch głównych części: nadwozia i stałej podstawy.Główne ciało wyposażone jest w system pneumatyczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels.

• Maszyny do wyrównywania głowicy prostych i szczypce

3.sSłuchacz i spawacz:

Automatyczne Maszyna do cięcia i spawaniajest używany do cięcia nieregularnych końców pasek, a następnie łączenia pasek spawaniem.

4.Sakumulator piralny

Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.

Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, układ przenoszący moc w kierunku krążenia, układ prądu ciśnieniowego, układ prądu ciśnieniowego, układ prędkości;Może dostarczać taśmę stalową do akumulatora i średnie razy będzie przenosić informacje prędkości przenoszenia do systemu sterowania elektrycznego, gdy wymagamy zatrzymać przenoszenie materiału do tej jednostki, zatrzyma się roll do silnika elektrycznego i naciśnij& przenieść materiał roll przez przerwę,i może również regulować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.

Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.

Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.

Tparametry techniczne:

styl pracy: zmiana koła

Zalety: więcej materiałów do przechowywania, brak uderzeń na powierzchni stali.

grubość cewki stalowej:10,0-4,0 mm;

szerokość: 160-320 mm

prędkość ruchu materiału przenoszonego:Vmax=180m/min

ciśnienie oleju hydraulicznego:7Mpa

moc silnika bezpośrednio elektrycznego prasy i nośnika:22KW

silnik elektryczny ramy akumulatora: 37 kW

5. Formowanie i rozmiarowanie

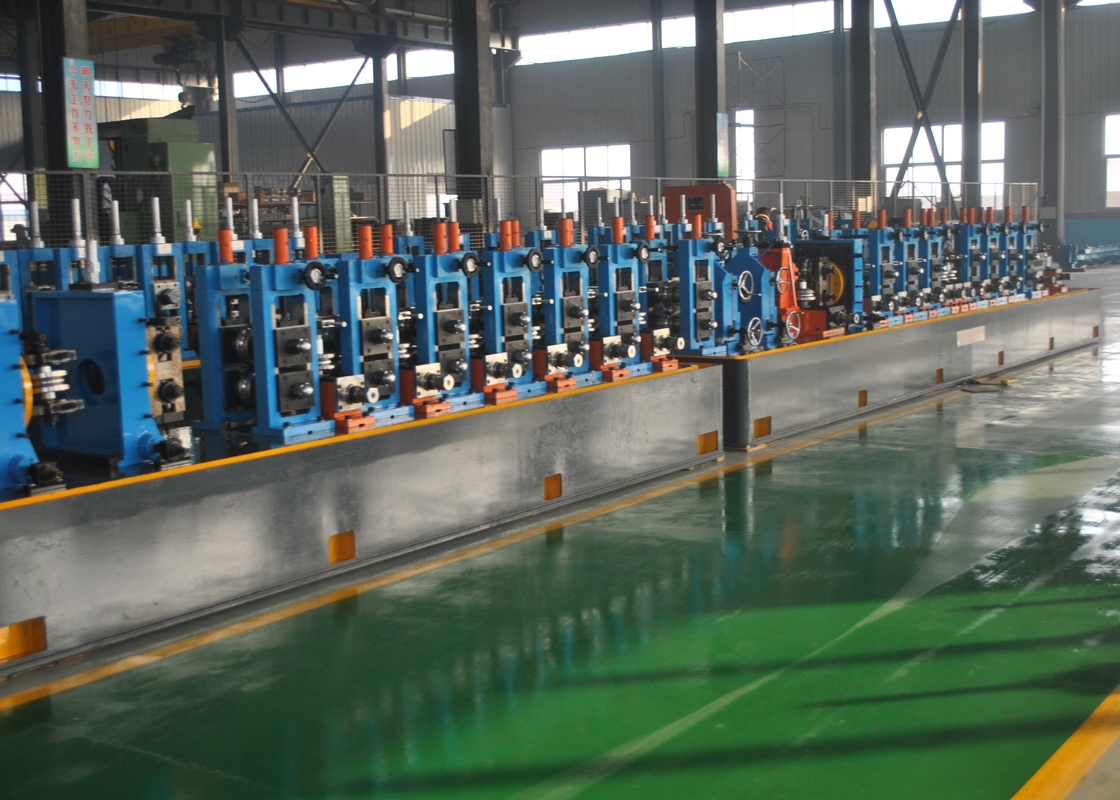

Forming & Sizing Mill przyjmuje zasadę formowania typu rolka i wysokiej częstotliwości spawania indukcyjnego.Taśma jest wprowadzana do maszyny formowania przez urządzenie do żywienia w młynie i rolka formowania ciągle obraca się i wcisnąć taśmę do wymaganego kształtuZe względu na skórę i efekt pokrewny, prąd o wysokiej częstotliwości koncentruje się na złączu spawalniczym, który szybko nagrzewa się i osiąga temperaturę spawania.Szywka rury jest spawana pod ciśnieniem rolków tłoczącychGotową spawaną rurę o wymaganym rozmiarze można uzyskać po schłodzeniu, rozmiarze i pierwotnym wyprostowaniu.

6Maszyna oczyszczająca

(1) Podstawowe wymagania:

Rurociąg OD:Max φ101,6 mm

Gęstość:4 mm

Maksymalnie: 40M/M

Wymagania techniczne:Ogrzać obie strony spawania (około 15 mm w całkowitej szerokości) do 900-950 stopni, a następnie naturalnie schłodzić do temperatury pokojowej.

(2) Wyposażenie zawiera:

Każda linia produkcyjna rur spawanych wymaga następujących dwóch zestawów urządzeń grzewczych szwu rur, w tym każdego zestawu:

(1) Mikrokomputerem sterowane tirystorowe źródło zasilania o średniej częstotliwości, moc 500 kW, częstotliwość 2500-4000 Hz.

(2) Mechaniczne urządzenie regulacji pozycji do mocowania induktoru i transformatora wyjściowego.

(3) Zestaw urządzeń do wykrywania temperatury i prędkości, wyświetlacza, sterowania pętlą zamkniętą

(4) System chłodzenia wodą z zamkniętym obwodem (nieobowiązkowe)

3) Wymagania dotyczące urządzeń dla użytkowników:

1. Zasilanie: trójfazowe czterodrukowe 380V + 5% pojemności 1200KVA wymagania linii przychodzącej AC o powierzchni przekroju poprzecznego kabla ≥ 600mm2

2. zaopatrzenie wodne:

Ciśnienie wejściowe jest większe niż 1,5 kg i mniejsze niż 2,5 kg

Pojemność wody> 50 m3/h

Temperatura wody>4°C<40°C

Jakość wody:Zmniejszenie pH wody w obiegu:6.5-7.5

4) Wymagania dotyczące przestrzeni:

Umieszczenie w pomieszczeniach: każdy zestaw obejmuje powierzchnię 2 m × 8 m. Brak gazu żrącego, przewodzącego pyłu elektrycznego, silnych wibracji

(5) Główne cechy obwodów głównych

sterowanie komputerowe lub sterowanie układem zintegrowanym na dużą skalę, stopnie są opcjonalne.

Stała regulacja mocy zmniejsza wpływ wahań sieci energetycznej i zmian średnicy rury, a temperatura ogrzewania jest stabilna.

Dzięki różnym oprogramowaniu i sprzętowi antynterferencyjnym oraz różnym funkcjom wykrywania usterek i ochrony urządzenie może pracować stabilnie przez długi czas.

Mostek z inwerterem przyjmuje połączenie seryjne tirystoru, co sprawia, że urządzenie działa bardziej stabilnie i niezawodnie.

Część obwodu zbiornika przyjmuje obwód podwajający napięcie.

Transformator tłumiący odgrywa nie tylko rolę dopasowania impedancji, ale także poprawia bezpieczeństwo poprzez izolację napięcia wyjściowego z ziemi.

7Przed dostosowaniem i przyjęciem sprzętu będziemy odpowiedzialni za bezpłatną wymianę wszystkich uszkodzonych komponentów.Okres gwarancji sprzętu naszej firmy wynosi jeden rok.W okresie gwarancji jesteśmy odpowiedzialni za bezpłatną wymianę części uszkodzonych w normalnej eksploatacji i użytkowaniu.i jesteśmy odpowiedzialni za wymianę i konserwację części uszkodzonych w wyniku nieprawidłowej pracyPodczas okresu gwarancji jakości, jeśli sprzęt się zepsuje,Wyślemy do kupującego kogoś, kto zajmie się awarią techniczną w ciągu 48 godzin od otrzymania powiadomienia, jeśli warunki drogowe na to pozwolą.Po wygaśnięciu okresu gwarancji, jeśli sprzęt się zepsuje, nadal będziemy odpowiedzialni za naprawy, ale koszty części zamiennych zostaną pokryte przez kupującego.

7Piła zimna

8Maszyna do rozkładania płaskiej głowicy

System ten wykorzystuje sterownik PLC do sterowania automatycznym rozdzieleniem rur, przeniesieniem krok po kroku, zaciskaniem, karmieniem i wycofywaniem, pchaniem i innymi działaniami.

System zarządzania rurami wybiera najpierw dwie rury i automatycznie oddziela je na dwa gniazda pozycji rury.

Po automatycznym popchnięciu w lewo, ponownie wskakuj na podwójną stację, aby wejść do prawej głowicy cięcia, prawa automatycznie zaciska, przesuwa się, cofa, rozluźnia zacisek, a następnie wskakuj na podwójną stację.

Po automatycznym prawej naciśnij, krok stacji podwójnej ponownie, aby wejść w lewą głowę cięcia, lewy automatycznie zaciski, postępów, cofa, rozluźnia zaciski, a następnie krok stacji podwójnej,i rurka wyjściowa wchodzi do opakowania.

W automatycznej ciągłej pracy akcje spinania, zaciskania, podawania, cofania i rozluźniania zacisków będą działać jednocześnie w tym samym czasie.

Przetwórcze rury stalowe średnica: 50 mm-101,6 mm

Gęstość ściany rury stalowej do obróbki: 1,0-4,0 mm

Maksymalna długość rury głowicy płaskiej:6m

Prędkość głowicy płaskiej: 8-12 sztuk / min

Silnik do cięcia płaskich maszyn:15KW ((simens,beide), poziom 6, 2 zestawy

Moc stopniowa: 11KW ((simens,beide,beide), 4 poziomy, 1 zestaw (silnik o zmiennej częstotliwości)

9Maszyna do badań hydrostatycznych

Schemat techniczny i notowanie Φ50¥Φ101.6mm czterostacja prasy hydraulicznej

1. Przegląd;

Urządzenie jest rozmieszczone w części końcowej linii produkcyjnej rury stalowej z prostym szwu i jest używane do badania ciśnienia wody rury stalowej spawanej z prostym szwu.Poziom techniczny spełnia wymagania normy ASTM dotyczące badań hydrostatycznych rur stalowych.

2. Parametry techniczne:

Przedział średnicy probówki: Φ50·Φ101,6 mm

Długość próbnej rury stalowej: 4 ‰ 6 m

Materiał próbnej rury stalowej: stal o niskiej i średniej zawartości węgla

Maksymalne ciśnienie badawcze rury stalowej: 5MPa (50 barów)

Czas utrzymywania ciśnienia (może być ustawiony): 2 ̊5s

Liczba korzeni na badanie (cztery stacje): 4 korzenie

Forma uszczelnienia: uszczelnienie promieniowe

Środek badania ciśnienia: emulsja/woda

Metoda napełniania wodą niskiego ciśnienia: woda wstępnie napełniona

Metoda podciśnienia: podciśnienie cylindru podciśnienia

Pojemność zainstalowana sprzętu: ≈90KW

Wydajność (ciśnienie utrzymania 5S): maksymalna szybkość produkcji wynosi 12 sztuk/min (1/2" rur), ale ciśnienie podawania powietrza z sprężarki powietrza do urządzenia nie może być niższe niż 0,6Mpa;

2. Przepływ pracy:

Górna rura → wyrównanie → transport łańcucha do centrum ciśnienia wody → zacisk → głowica badawcza końca stałego i ruchomego rozciąga się, aby uszczelnić oba końce rury stalowej → woda niskiego ciśnienia napełnia się wodą, exhausts → closes the water filling valve and exhaust valve → pressurizes → protects Pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp to loosen→The chain sends out the steel pipe→The water is empty→The material is discharged

3Wydajność sprzętu:

Maszyna do testowania ciśnienia zaprojektowana i opracowana przez naszą firmę ma trzy procesy: spłukiwanie ścian wewnętrznych, centrum testowania ciśnienia i urządzenie powietrza i wody;urządzenie do badania ciśnienia jest systemem badania ciśnienia z czterema stacjami, pozioma, dwie eksperymentalne konstrukcje siedzenia, łańcuch przenoszący się do i z.

3.1System spłukiwania: obejmuje funkcje ustawiania i spłukiwania; urządzenia rurowe są przenoszone z platformy podawanej do stołu rolkowego ustawiania przez mechanizm przenoszenia,i pompa odśrodkowa niskiego ciśnienia wydobywa wodę słodką dla przemysłu, który jest połączony z czterema stacjami poprzez różne rurki zaworów do spłukiwania głowa, oczyścić zanieczyszczenia w rurze stalowej przed rozpoczęciem tłumienia,w celu zapobiegania uszkodzeniu uszczelnień sprzętu przez pozostałe zanieczyszczenia w rurze stalowej;

3.2. Siedzenie testowe z czterema stacjami stałym i ruchomym: podczas badania ciśnienia urządzeń rurowych, urządzenia rurowe są uszczelnione przez urządzenie uszczelniające (za pomocą uszczelnienia promiennego) na siedzibie testowej,i zaworu do napełniania wody niskiego ciśnienia, zawór wydechowy i zawór regulacyjny wysokiego ciśnienia sterowany przez cztery stacje są otwarte lub bliskie, aby zrealizować funkcję badania ciśnienia;

3.3. Głowa próbna uszczelnienia: przyjmuje poliuretanową uszczelnienie radialne i zastępuje odpowiednie urządzenie uszczelniające zgodnie z różnymi specyfikacjami;

3.4. Urządzenie zaciskające: składa się z dwóch zestawów zacisku pneumatycznego; automatyczne zaciski centralne napędzane cylindrem, zastępujące blok centralny w celu dostosowania go do różnych specyfikacji rur stalowych;

3.5. Przenośnik łańcuchowy: Jest używany do transportu rury z półki materialnej po praniu do pozycji centrum badań ciśnienia,i wysłać rurę stalową po badaniu ciśnienia z pozycji roboczej. urządzenie łańcucha napędzane przez reduktor cykloidalny jest używany do przejścia przez łańcuch. pazur realizuje pozycjonowanie rury stalowej;

3.6. Niskiciśnieniowe napełnianie wodą: do wstępnego napełniania wykorzystuje się połączenie pompy odśrodkowej niskiego ciśnienia i zbiornika wody pod ciśnieniem powietrza,i próbka ciśnieniowa jest szybko wypełniona i wyczerpana podczas pracy;

3.7. Wtrysk wody pod wysokim ciśnieniem: wykorzystanie kombinacji cylindrów wzmacniających i akcesoriów rurociągowych w celu uzyskania wzmacniacza o czterech stacjach;

3.8. Urządzenie do opróżniania wody: po badaniu ciśnienia użyć podnoszenia cylindru do opróżnienia armatur rur

10.t/mieszkanie na stole

Rury przebiegają wzdłuż stołu, a następnie są automatycznie przenoszone na ławkę.

Prosta maszyna do pakowania zawiera pojemnik i pneumatycznie napędzane urządzenia do wyrównania.

11. 400KW Stałe H.F.Welder

12. Elektryczny system sterowania

13Stacja hydrauliczna

14.Roller:

Materiał: Cr12
