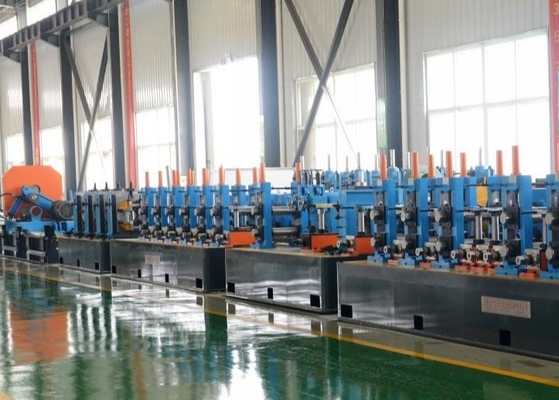

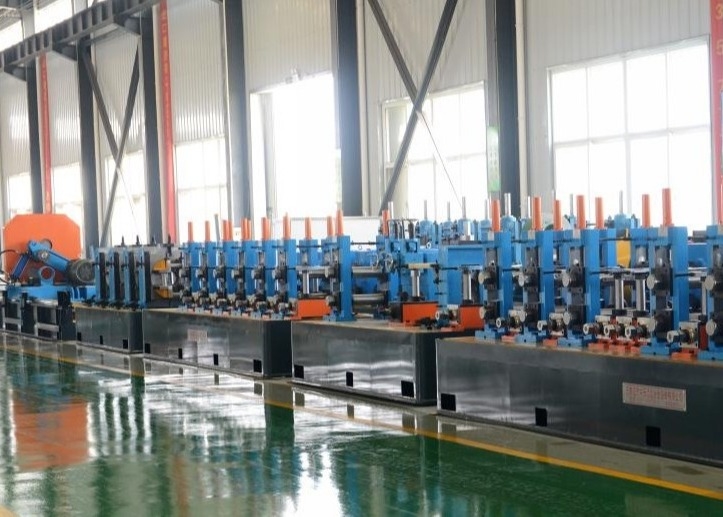

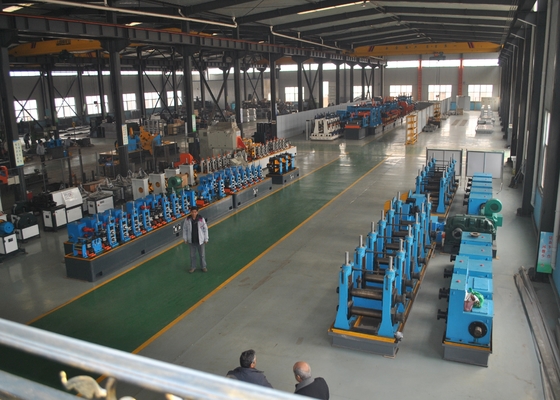

HG 50 Linia produkcyjna rur wysokiej częstotliwości
I. Maszyna Ogólne wprowadzenie
|
Jest przeznaczony do produkcji walcowanych rur stalowych, w tym okrągłych, kwadratowych i deformowanych.
Przyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.
|
|
Rury okrągłe:φ12.7-50 mm
Gęstość:00,5-2,5 mm
|
IIGłówne parametry i specyfikacje:
| (1)Materiał Specyfikacje: |
| Standardowy |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiał |
Stal o niskiej zawartości węgla i stali o niskiej stopowości |
| Właściwości mechaniczne |
σb≤520Mpa,σs≤365MPa |
| Szerokość paska |
39-160 mm |
| Gęstość paska: |
00,5-2,5 mm |
| Średnica wewnętrzna cewki |
Φ508 mm |
| Średnica zewnętrzna cewki |
Φ1300?? φ1760 mm |
| Waga cewki |
≤ 5T |
| (2)Specyfikacja rur |
| Średnica rury |
Rury okrągłe:φ12.7-50 mm
Gęstość:00,5-2,5 mm
|
| Długość |
6m |
| Dokładność cięcia rur |
0-6 mm |
| Szybkość formowania |
Max 80m/min (maksymalny rozmiar i grubość nie mogą przekraczać maksymalnej prędkości) |
| (3) Kupujący powinien samodzielnie dostarczać |
| Pracownicy |
60x6m, H>5m ((wiór do ziemi) |
| Władza |
Około 450 kW 380V/50Hz/3fazy |
| Krążenie Chłodząca woda (cały system) |
Przepływ: 20T/h30 T/h
Pojemność basenu: 30 m3
|
|
Powietrze sprężone
(cały system)
|
Przepływ: 5 m3/min
Ciśnienie: 5-7 kg/cm2
|
| Kabel |
Wszystkie kable poza moją maszyną, kupujesz po naprawie maszyny. |
IIIParametry i specyfikacje każdej maszyny:
(1) Rozwijanie
|
Podwójne.Wyroby z tworzyw sztucznych
|
1.podwójnerozszerzające się i wyścigowe.
2Zawiera dwie główne części: główne ciało i stałą podstawę.
3. wyposażony w system pneumatyczny, który spełnia potrzeby rozszerzania, kurczania i hamowania mandrels.
4. Mandrel składa się z czterech prętów połączeń, które mogą poruszać się radialnie w tym samym czasie.
5Czteroburkowe połączenia w dwóch grupach są zamontowane odpowiednio na dwóch wałach.
|
| OD cewki |
Φ1300-1760 mm |
| Identyfikator cewki |
Φ508 mm |
| Szerokość taśmy |
39-160 mm |
| Grubość taśmy |
00,5-2,5 mm |
| Waga taśmy |
Max5.0T |
| Rodzaj rozszerzenia |
hydrauliczne |
| Przerwanie |
Pojazd pneumatyczny |
| Obrót |
podręcznik |
|
(2)Szywacz i spawacz
Funkcja:
Używa się go do równoległego cięcia ogona taśmy stalowej, która właśnie weszła do akumulatora, i głowicy taśmy wychodzącej z rozwijania, a następnie spawania ich razem.
Struktura:
Hydrauliczne strzyżenie i spawanie ręczne Szerokość pasów stalowych: 39mm-160mm Grubość pasów stalowych: 0,5-2,5mm Sposób centryzacji: ręczny
(3) Akumulator spiralny
|
|
- Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.
- Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, układ przenoszący moc w kierunku krążenia, układ prądu ciśnieniowego, układ prądu ciśnieniowego, układ prędkości;Może dostarczać taśmę stalową do akumulatora i średnie razy będzie przenosić informacje prędkości przenoszenia do systemu sterowania elektrycznego, gdy wymagamy zatrzymać przenoszenie materiału do tej jednostki, zatrzyma się roll do silnika elektrycznego i naciśnij& przenieść materiał roll przez przerwę,i może również regulować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.
- Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
- Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym
|
| styl pracy: |
Zmiana koła |
prędkość przemieszczania materiału |
Vmax=240m/min |
| Zalety: |
Więcej materiałów
Żadnego strajku.
|
Formularz szczotkowania |
Pneumatyczne
6Mpa
|
| grubość cewki stalowej |
00,5-2,5 mm |
średnica |
4.2m |
| szerokość |
39-160 mm |
obszar składowania |
30,5 m2 |
| moc silnika elektrycznego prasy & przenoszenia |
11 kW prądu zmiennego |
| silnik elektryczny ramy akumulatora |
15 kW prądu przemiennego |
|
(4) Maszyna do formowania i kształtowania
| Forming & Sizing Mill przyjmuje zasadę formowania typu rolka i wysokiej częstotliwości spawania indukcyjnego.Taśma jest wprowadzana do maszyny formowania przez urządzenie do żywienia w młynie i rolka formowania ciągle obraca się i wcisnąć taśmę do wymaganego kształtuZe względu na skórę i efekt pokrewny, prąd o wysokiej częstotliwości koncentruje się na złączu spawalniczym, który szybko nagrzewa się i osiąga temperaturę spawania.Szywka rury jest spawana pod ciśnieniem rolków tłoczącychGotową spawaną rurę o wymaganym rozmiarze można uzyskać po schłodzeniu, rozmiarze i pierwotnym wyprostowaniu. |
| Formowanie przedawkowania rur. |
Rury okrągłe:φ12.7-50 mm
Gęstość:00,5-2,5 mm
|
| Prędkość formowania |
30-80 m/min |
| Liczba stanowisk kształtujących, pozioma |
7 |
| Liczba stoisk do formowania, pionowa |
9 |
| Liczba stojaków wymiarowych, poziomych |
5 |
| Liczba stoisk do pomiaru wielkości, pionowa |
5 |
| Głowa Turka |
2 zestawy |
| Ściany wału i materiał stopu do rolowania poziomego |
Φ60 mm, materiał 40Cr |
| Diagram wału i materiał stołu pionowego |
Φ35 mm, materiał 40Cr |
| Bur Scraping Cutter |
2 zestawy |
| Silnik główny |
132 kW |
|
(5) Piła na zimno
|
W odniesieniu do użycia wysokiej dokładności systemu sterowania STD i systemu maszynowego,Ta jednostka ma dobre precyzyjne wymiary przewagi, a maszyny przenoszą najlepszą przewagę, więc szybka zdolność i dokładne przetwarzanie,bez Burr jest to przewaga jednostki.
|
| Rozmiar rury kwadratowej |
φ12.7-50 mm |
| Materiał |
Q235. |
| Prędkość |
Maks. 80 m/min |
| Długość cięcia |
7m |
| Dokładność |
± 3 mm |
| Silnik napędowy |
15kw serwomotor (Japonia Yaskawa) |
| Silnik zasilający |
4.4kw serwomotor (Japonia Yaskawa) |
| Silnik do cięcia |
11 kW silnik o zmiennej częstotliwości. |
(6) Wyczerpany stół
|
|
1.Gotowe rury przebiegają wzdłuż stołu i są automatycznie przenoszone na ławkę.
2.Prosta maszyna do pakowania zawiera pojemnik i pneumatycznie napędzane urządzenia do wyrównania.
3. Silnik ławki rowerowej: 3 kW
4. Dwu kierunkowy rurociąg obciążenia
5Z przekształcaczem częstotliwości do sterowania prędkością jazdy.
|
(7) Walcownik
Rodzaj chłodzenia wodą do wody
(8) Spawacz wysokiej częstotliwości o mocy 200 kW
- Wszystkie w jednym modelu
- Rodzaj równoległego
