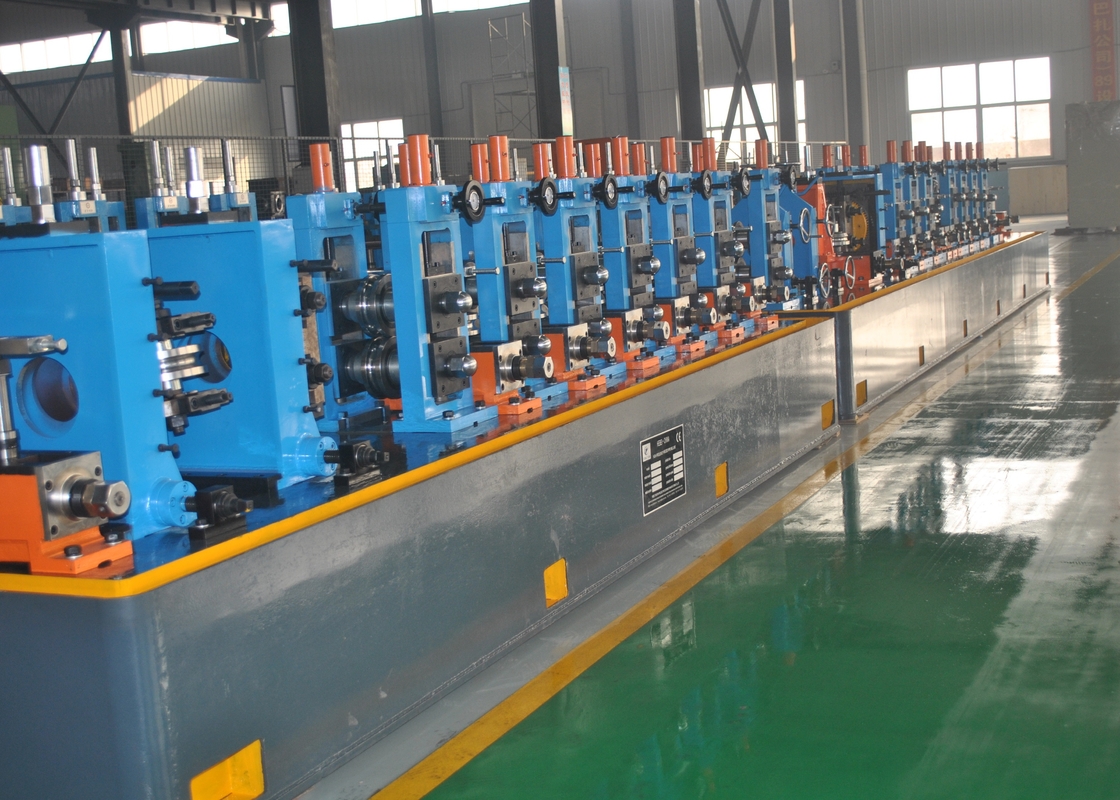

Młyn do rur spawanych o wysokiej częstotliwości HG63x3,0 mm Młynek do rur spawanych Prosto elektryczny

- Ja.Podsumowanie

Linia produkcyjna HG63x3 wysokiej częstotliwości prostych rur spawanych jest używana do produkcji spawanych rur stalowych o grubości ściany Φ25mm-Φ63mm o grubości ściany 1,5mm-3,0mm, może produkować profilizowaną rurę 20X20-50X50mm,grubość 1Po wchłonięciu zaawansowanej technologii produkcji rur z zagranicy i kraju,Nasza innowacyjnie zaprojektowana linia produkcyjna i każda jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.

II.Podstawowe Warunki:

2.1Rury stalowe specyfikacja

2.2Strzałka stali

2.2.1 Szerokość paska stalowego: 80 mm-200 mm Grubość paska stalowego: 1,5 mm-3,0 mm

2.2.2 Niska węglowa stal i niska stopowa stal: δb≤500Mpa σs≤235MPa

2.2.3 Zwoje ze stali: średnica wewnętrzna: Φ550-610 mm (kupiec potwierdza ostatecznie)

2.2.4 Średnica zewnętrzna: 1000 mm-1800 mm (kupiec potwierdza ostatecznie)

2.2.5 Masa taśm stalowych: maksymalnie 3,5 T

2.3 Elektryczna moc zainstalowana: około 400 kW Zasilanie: 380 V, 50 Hz (według lokalnego)

2.4 Prędkość formowania: maks. 90 m/min

PS: Maksymalna średnica i maksymalna grubość nie odpowiadają maksymalnej prędkości

2.5 Rozmiar całej linii: Około 60x6m

III.Przepływ techniczny produkcji linia

Przewijanie w górę → Odwijanie → Odcinek głowy, ogona → Stryj Sztyłowe spawanie głowy-ogona → Akumulator spiralny

→ Formowanie → Wysokiej częstotliwości spawanie indukcyjne → Usunięcie zewnętrznego burr → Rozmiarowanie → Cięcie

→ Kontrola i zbieranie → Ważenie → Oznaczanie → Dostęp do magazynu

IV.Stosowanie urządzeń i główne parametry pojedynczego jednostka:

• Włókna hydrauliczne- Konie. Odwiert

Urządzenie to ma podwójne stożkowe zaciski hydrauliczne.Następnie wciśnij rolkę otwieracza końca przesuwa się w dół, aby zacisnąć ocieplonej cewki. stożek odwojowy obracający się, otwieracz końca peelera waha się w górę i blisko cewki.

Średnica wewnętrzna stali taśmowej: Φ 550-610 mm

Średnica zewnętrzna stali taśmowej:Φ max=1800mm Szerokość stali taśmowej: 80mm-200mm

Grubość stali paskowej: 1,5 mm-3,0 mm

Maksymalna masa stali: 3,5 t

2.Ścieranie Słucznik

Funkcja:

Używa się go do równoległego cięcia ogona taśmy stalowej, która właśnie weszła do akumulatora, i głowicy taśmy wychodzącej z rozwijania, a następnie spawania ich razem.

Struktura:

Hydrauliczne strzyżenie i spawanie ręczne Szerokość stali pasmowej: 80 mm-200 mm Grubość stali pasmowej: 1,5 mm-3,0 mm

Akumulator spiralny służy do otrzymywania taśmy stalowej nieprzerwanie z uncoiler i jednocześnie dostarcza taśmy stalowej do jednostki formowania ciągle.Zdolność rezerwacji może być kontrolowana przez spiralny równoległyRóżnica obwodu równoleżnika zewnętrznego i wewnętrznego pomnożona przez liczbę równoleżników jest zdolnością rezerwacji.Istnieją przewodnik rolki wspierające stojak i torsion obszar przed spiralnym akumulatoremStanowisko wspierające rolkę przewodniczącą składa się z ramy i uchwytu nośnego oraz dwóch rolek do wyciągania pojazdu,Rolowanie pojazdów może zmienić stan stalowy z poziomu poziomego do poziomu pionowegoWyrób wycofywania pojazdu jest napędzany przez maszynę elektryczną, która i jednostka napędowa akumulatora jest sterowana przez stolik operacyjny.

Szerokość stali: 80 mm-200 mm

Grubość stali paskowej: 1,5 mm-3,0 mm

Długość przechowywania: 400-1000 mm

Maksymalna prędkość wyjścia: taka sama jak prędkość całej linii.

Styl pracy: wejście zewnętrzne i wyjście wewnętrzne

Średnica:4.2m

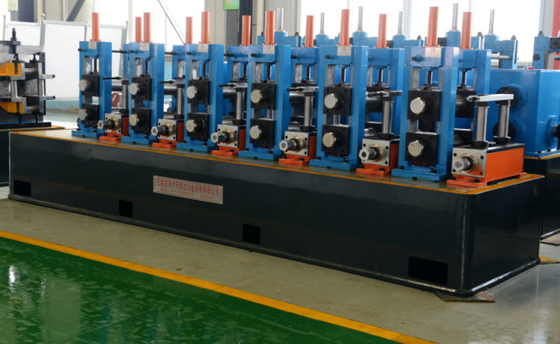

4.Młyn do formowania i kształtowania

Kształtowanie Sekcja:

Powierzchnia widoczna:

Sekcja spawania:

Wskazówka do prowadzenia rolowania; Wskazówka do wyciskania rolowania; Wskazówka do odrywania spawania; Wskazówka do szlifowania; Chłodzenie wodne

Sekcja rozmiarów:

Horyzontalny stojak: 5 Stojak pionowy: 5

Turcy Głowa:2 zestawy (4 rodzaje rolki)

Główny silnik prądu stałego:Sekcja formowania: 75 kW 1 zestaw;

Sekcja rozmiarów: 75 kW 1 zestaw

Główny Reduktor:2 zestawy

Główna struktura i działanie urządzenia

Zestaw karmiący

Głównie do górnej i dolnej granicy stali taśmowej, łatwy do wyciągnięcia z pętli płynnie do maszyny kształtującej, zapobiegania wychylania się taśmy w górę i w dół.

Składa się z pary walców i lewego i prawego uchwytu, materiał walcowania jest Gr15, proces wysokiej częstotliwości tłumienia.Twardość tłumienia HRC58-62,lewy i prawy uchwyt to konstrukcja spawania stalowej płyty

Pięciorolkowa pasywna maszyna wyrównująca

Głównie w celu wyrównania taśmy stalowej, aby taśma wchodziła do maszyny płynnie, zapobiegając wygięciu taśmy w górę i w dół

Wykorzystując górną, dolną i trzecią strukturę typu pięciu walców, powyżej wymienione dwa walory mogą być regulowane samodzielnie, odpowiednio w celu kontrolowania wolności górnego i dolnego walca, zapewnienia efektu wyrównania,materiał z rolki wyrównawczej Gr15, tłumienie wysokiej częstotliwości, twardość tłumienia HRC58-62

Horyzontalny stojak rolkowy

Horyzontalna ramka rolkowa jest kluczowym elementem formowania i rozmiarowania, poprzez przeciąganie taśmy do rury i gwarancję dokładności rozmiaru rur stalowych.Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528, zmiana rolowania

Średnica horyzontalnego wału rolkowego wynosi F65 mm; materiał 40Cr; tłumienie wysokiej częstotliwości.

Pionowy stojak rolkowy jest kluczowymi elementami formowania i rozmiarowania młyna, główną pomoc w poziomym deformacji rolki, zapobieganie odbiciu taśmy, wchłaniać część krawędzi czekającego rozciągania

Pionowy stojak rolkowy przyjmuje jedną skrutkę, na zmianie rolki

Średnica wału rolkowego wynosi F40 mm, materiał 40Cr, wysokiej częstotliwości tłumienia.

Obróbka warunkowa po grubości obróbki, a następnie do końca obróbki, po zakończeniu obróbki wysokiej częstotliwości tłumienia, twardość tłumienia HRC45-55, szlifowanie po wysokiej częstotliwości tłumienia,szorstkość powierzchni mniejsza niż 0.8, stopień skoaksialny jest mniejszy niż 0.02, przepływ twarzy jest mniejszy niż 0.02

Stojak przewodnik do spawania szwu

Stojak zwojowy jest głównie kontrolowany wielkością kąta otwierania i kierunkiem spawania, spawanie dokładnie w rolce wytłaczającej, w celu zapewnienia jakości spawania,ramy rolkowe przewodnik może być plus lub minus 20 stopni wzdłuż osi rury obrotu, ustawić w górę i w dół, i dookoła.

Stanowisko do wycisków

Squeeze Roll Stand jest głównie do wysokiej częstotliwości ogrzewania rury billet wytłaczanie do spawanej rury, jest głównym elementem gwarancji jakości spawania,konstrukcja ramki walcowania jest taka sama jak w przypadku walcowania pionowego

Ściśnięcie wału rolkowego Dia. jest Ф45mm; materiał jest 40Cr; wysokiej częstotliwości tłumienia.

Obróbka warunkowa po grubości obróbki, a następnie zakończenie obróbki, po zakończeniu obróbki wysokiej częstotliwości, szlifowanie po wysokiej częstotliwości

Usunąć zewnętrzne urządzenie burr

Wykorzystuje się go do odkurzania szwu spawania i usuwania zewnętrznych uszkodzeń. Składa się z dwóch noży do wymiany.Śruby mogą być regulowane i mają funkcję szybkiego podnoszenia przez kamPod podnożką noża znajdują się dwa rolki wspierające, aby znieść przeciąg skrapu.

Chłodzenie wodne

Wykorzystuje się go do chłodzenia powierzchni spawania w celu zapewnienia precyzyjnego wyprostowania rur stalowych.

Urządzenie szorstkiego wyprostowania

Inną nazwą jest Turks głowa i stwierdził w ostatniej części rozmiarowania młyna, jest używany do prostowania przewodu grubo.Składa się z dwóch zestawów czterech rolki wyprostowania i głowa może obracać i regulować w prawo i w lewoWykorzystuje trójpunktową drogę do prostych rur stalowych.
