Młyn do rur spawanych o wysokiej częstotliwości 90 m/min 0,7–1,5 mm

Linia produkcyjna HG32 High-Frequency Welded Pipe Production Line jest zaprojektowana do produkcji rur spawanych o średnicy F16 ‰ 45 mm i 0,7 ‰ 1.5 mm grubości ściany oraz rury kwadratowe i prostokątne oraz rury zdeformowane odpowiedniej wielkościPrzyjmując konstrukcję przejścia rolkowego, linia produkcyjna może wytwarzać spawane rury stalowe z dobrą jakością obróbki i wysoką precyzją montażu.

Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszenie kosztów rolka w celu zagwarantowania wysokiej wydajności,Linia produkcyjna HG32 przyjmuje styl konstrukcji dziury o podwójnym promieniu..

Główne parametry i specyfikacje:

1.Materiał Specyfikacje:

Zgodne ze standardem YB189-64

Materiał: Niska węglowa stal i niska stopowa stal budowlana

• Właściwości mechaniczne: σ_b≤ 520Mpa,σ_s≤365MPa
• Szerokość paska: 50 ∼ 140 mm
• Gęstość paska:00,7 ∼ 1,5 mm
• Średnica wewnętrzna cewki:φ480 φ520 mm

Średnica zewnętrzna cewki:φ1000 φ1500 mm

Masę cewki: ≤ 2T

2. Specyfikacja walcowanej rury:

(1) Okrągła przewódnica średnica:φ16φ45mm

(2) Grubość ścian rur:00,7 ∼ 1,5 mm

(3) Stała długość cięcia: 49 m

(4) Dokładność cięcia rury: 0 ‰ 3 mm

3Prędkość formowania: 30 ‰ 90 m/min

4Zaopatrzenie w energię, wodę i powietrze

1.Odwiert

Rozwijaniema strukturę podwójnej ekspansji i podnośników, składa się z dwóch głównych części: nadwozia i stałej podstawy.Główne ciało wyposażone jest w system pneumatyczny, aby zaspokoić potrzeby rozszerzania, skurcz i hamowanie mandrels.

Każdy z nich składa się z czterech prętów, które mogą poruszać się radialnie w tym samym czasie.Łączenia czteroburkowe w dwóch grupach są zamontowane odpowiednio na dwóch wałkachKiedy jeden z węzłów rozwija się, drugi na drugim końcu kurczy się, aby załadować nową cewkę i utrzymać ją poprzez ekspansję.który jest następnie wyposażony w ramię osłony na mandrze, aby zapobiec rozluźnieniu cewki podczas rozluźnianiaPo zakończeniu odwijania węzła w pracy, pociągnąć w dół wał szpilki pozycyjnej i obrócić ręcznie o 180°. Następnie wcisnąć węzeł szpilki z powrotem do jego szpiku pozycjonowania.Teraz nowa cewka jest w pozycji roboczejCykle powtarzają się w ten sposób.

2.Maszyna do cięcia i spawania

Maszyna do cięcia i spawaniajest używany do cięcia nieregularnych końców pasek, a następnie łączenia pasek spawaniem.

3.Horyzontalny spiralny akumulator

Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.

(1) urządzenie do prasowania i przenoszenia materiału: Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, oś mocy przenoszącą kierunek obrotowy przy obniżaniu prędkości, rolkę do prasowania i przenoszenia,system powietrza ciśnieniowego rolki kierowniczej, sprawdzone jednostki prędkości; może dostarczać stalowe taśmy do akumulatora, a średni czas przekaże informacje o prędkości przenoszenia do systemu sterowania elektrycznego,Kiedy będziemy żądać zatrzymania przenosimy materiał do tej jednostki, zatrzyma rolę do silnika elektrycznego i wcisnąć i przenieść rolę materiału przez przerwę, a także może regulować prędkość do przenoszenia silnika elektrycznego i prędkość materiału przenoszenia jednostki.

(2) Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.

(3) Urządzenie materiału odsyłającego: obejmuje ramę, rolki kierunkowe, rolki kierunkowe wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.

(4) Parametry techniczne:

styl pracy:zmiana kółka

Zalety:więcej materiałów do przechowywania, brak uderzeń na powierzchni stali.

grubość cewki stalowej:00,7-1,5 mm

szerokość:50-140 mm

obszar składowania:30,0 m2

prędkość biegu materiału przenoszonego:Vmax=240m/min

Formularz ściskania:pneumatyczny 6Mpa

moc silnika elektrycznego prasy i nośnika:11KW

silnik elektryczny ramy akumulatora: 15 kW

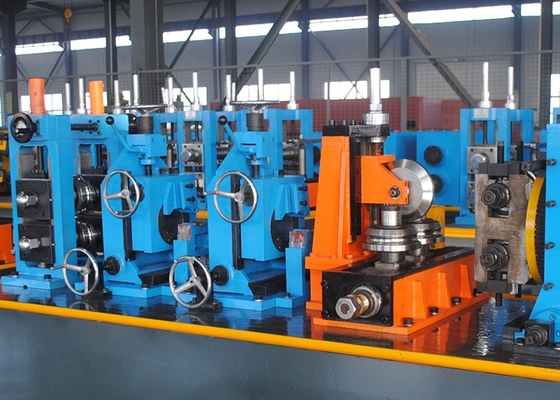

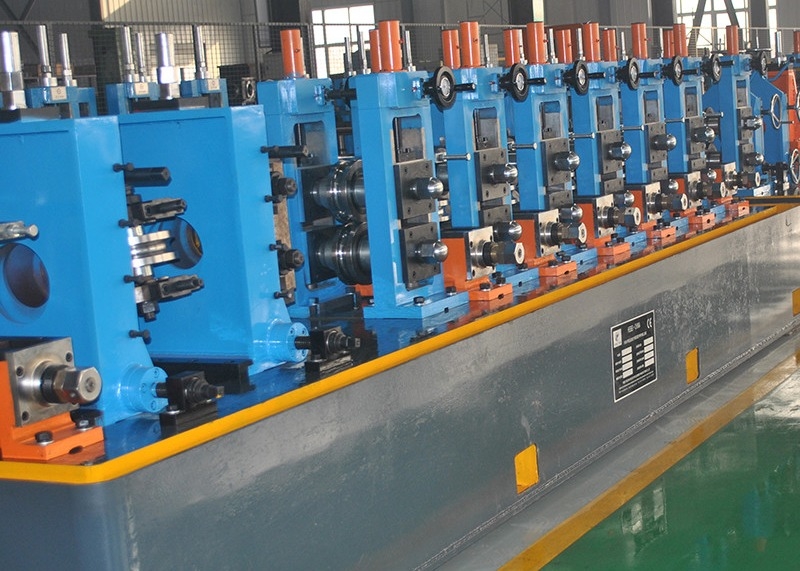

4.Młyn do formowania i kształtowania

Forming & Sizing Mill przyjmuje zasadę formowania typu rolka i wysokiej częstotliwości spawania indukcyjnego.Taśma jest wprowadzana do maszyny formowania przez urządzenie do żywienia w młynie i rolka formowania ciągle obraca się i wcisnąć taśmę do wymaganego kształtuZe względu na skórę i efekt pokrewny, prąd o wysokiej częstotliwości koncentruje się na złączu spawalniczym, który szybko nagrzewa się i osiąga temperaturę spawania.Szywka rury jest spawana pod ciśnieniem rolków tłoczącychGotową spawaną rurę o wymaganym rozmiarze można uzyskać po schłodzeniu, rozmiarze i pierwotnym wyprostowaniu.

5.Maszyna do cięcia piły

Maszyna do cięcia piły jest używana do precyzyjnego cięcia rury na długość automatycznie pod warunkiem, że rury są ciągle dostarczane z młyna z dużą prędkością.

6.Stolik, ławka i maszyna do pakowania

Rury przebiegają wzdłuż stołu, a następnie są automatycznie przenoszone na ławkę.

Prosta maszyna do pakowania zawiera pojemnik i pneumatycznie napędzane urządzenia do wyrównania.

Silnik stolika rolkowego: 3 kW.

7.Roller:

Materiał: Cr12
