Szczegóły Produktu:
Zapłata:
|
Wydajność surowca: | σs≤300Mpa | Wytrzymałość na rozciąganie surowca: | σb≤500 MPa |
---|---|---|---|
Grubość: | 0,8-4,0 mm | Max. Maks. Production Speed Szybkość produkcji: | 20~70m/min |
Naprawiono długość cięcia: | 6-12m | zakres rozmiarów rur: | Φ20~Φ114mm |
Gwarancja: | Rok | Rodzaj spawania: | Spawanie wysokiej częstotliwości |
High Light: | 114 młyn rurowy do spawania wysokiej częstotliwości,młyn rurowy do spawania wysokiej częstotliwości PLC,młyn rurowy do spawania wysokiej częstotliwości PLC; |
1Ogólny Wstęp

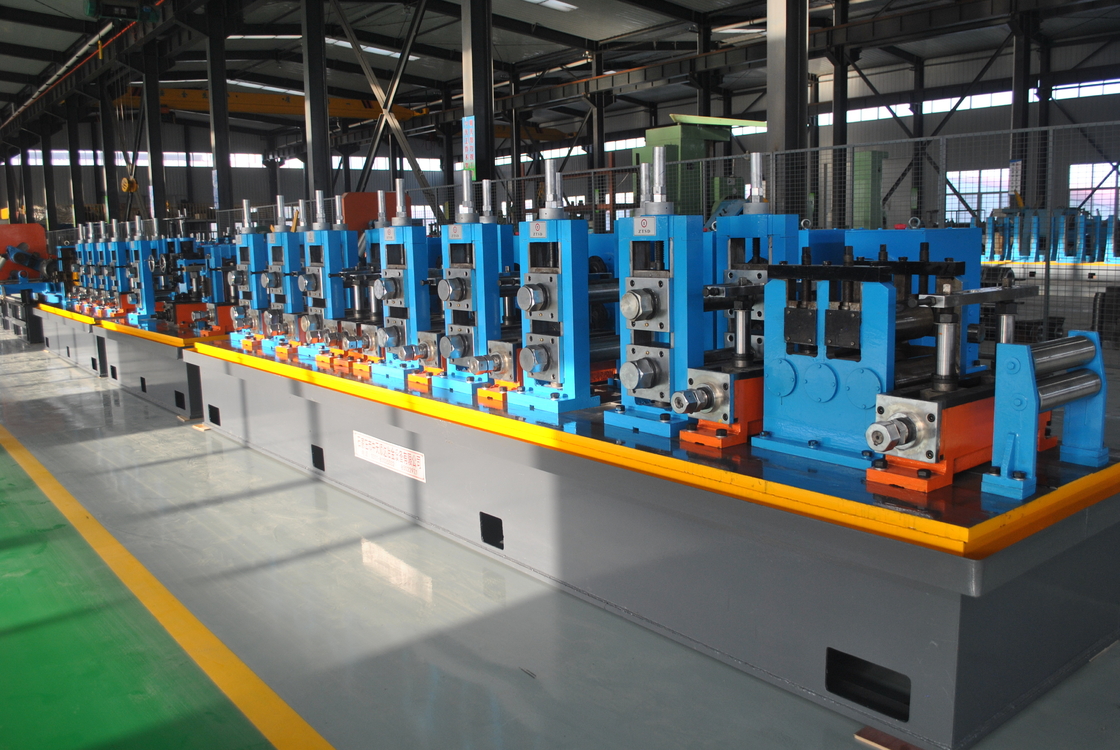

Linia do produkcji rur spawanych wysokiej częstotliwości Ф114Q jest przeznaczona do produkcji rur spawanych o średnicy 20~114mm i grubości ścianki 0,8~4mm, a także rur kwadratowych i prostokątnych oraz kształtowników o odpowiednim rozmiarze.Produkty są zgodne z normą BS/ASTM.Wykorzystując zalety tego samego sprzętu w kraju i za granicą, każdy element linii produkcyjnej projektowany jest z nowymi pomysłami.ZastosowanieNiemcy przechodzą technologię, automatyczny system sterowania PLC i brytyjską cyfrową jednostkę regulacji prędkości Eurothermgwarantujemy, że linia produkcyjna działa niezawodnie oraz łatwo działa i konserwuje.Będąc najlepszą w stanie, linia produkcyjna może również konkurować z zaawansowanymi na świecie.
2 Główne specyfikacje techniczne:
2.1 Główne dane techniczne:
2.1.1 Średnica rury: Φ20~Φ114mm
2.1.2 Grubość ścianki: 0,8~4mm (okrągły)
0,8~3 mm (kwadrat i prostokąt)
2.1.3 Długość rury: 4~7m
2.1.4 Dokładność długości: 0-6 mm (CNC / STD)
2.2 Warunki surowcowe:
2.2.1 Stal niskowęglowa i stal konstrukcyjna niskostopowa
Charakterystyka mechaniczna: σb≤500MPa, σs≤300MPa
2.2.2 Szerokość taśmy: 60~360mm
2.2.3 Grubość paska: 0,8~4mm
2.2.4 Średnica wewnętrznacewki: 490~550mm
2.2.Średnica zewnętrznacewki: 900~1800mm
2.2.6 Waga cewki: ≤5t
2.3 Prędkość formowania: 20~70m/min
2.4 Całkowita moc: ok.630kW
2.5 Sprężone powietrze:
2.5.1 Natężenie przepływu: 4m³/min
2.5.2 Ciśnienie: 0,4~0,7MPa
2.6 Zaopatrzenie w wodę
2.6.1 Dla HF: natężenie przepływu: 100l/min
2.6.2 Chłodzenie: natężenie przepływu: 200 l/min
2.6.3 Ciśnienie: 0,1 ~ 0,25 MPa
3Proces technologiczny:

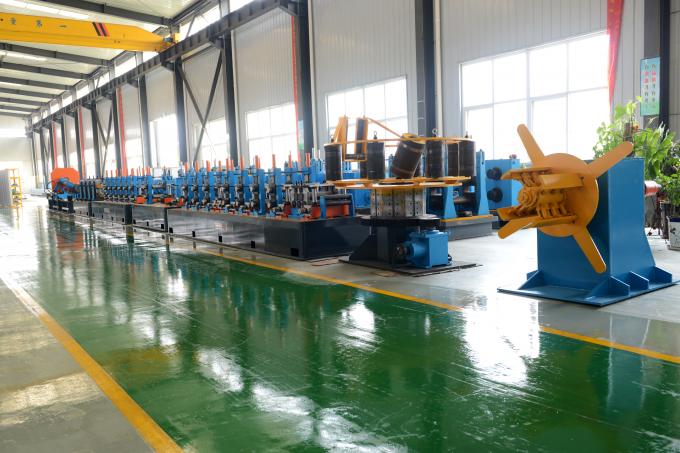

Odwijanie → Ścinanie i zgrzewanie doczołowe → Przechowywanie w akumulatorze → Formowanie → Spawanie → Chłodzenie → Dobór → Cięcie piłą latającą → Zbieranie rur
8m szerokości, 100m długości, co najmniej 5m wysokości od szyn sufitowych do podłoża.
- Wysyłka w ciągu 4 miesięcy od otrzymania zaliczki
- 30%: Całkowita kwota zaliczki zostanie zapłacona przez T/T Sprzedającemu w ciągu 15 dni od podpisania Umowy.Następnie Umowa wchodzi w życie.
- 70%: przed wysyłką przez L/C.
Obsługa przedsprzedażna:
·Możemy dostarczyć zdjęcia gotowego sprzętu przed wysyłką, aby zapewnić autentyczność naszych produktów.
· Jeśli rząd nie pozwoli sprzedającemu opuścić Chin i udać się do kraju klienta w celu debugowania sprzętu, zapewnimy zdalne wskazówki online inżynierowi kupującego i dołożymy wszelkich starań, aby zapewnić jasny i kompletny układ, aby pomóc kupującemu w sprzęcie instalacja i uruchamianie.
· Jeśli rząd chiński może zezwolić sprzedawcy na opuszczenie Chin i udanie się do kraju klienta w celu debugowania sprzętu, wyślemy tam inżynierów, jak opisano poniżej:
Sprzęt przybywający do kupującego, personel obsługi technicznej na miejscu, debugowanie, konserwacja, uruchomienie sprzętu, uruchomienie, instrukcja obsługi i konserwacji, odpowiedzialny za szkolenie techniczne dla personelu obsługi i konserwacji sprzętu kupującego.
Czas debugowania wynosi jeden miesiąc, w ciągu jednego miesiąca Kupujący musi zapłacić za pensję inżyniera 150,00 EUR jednego dnia jedna osoba, dostarczyć bilety na podróż w obie strony, musi również podać lokalne koszty, takie jak jedzenie, pokoje i transformacja. powód kupującego, opóźnienie czasu debugowania, kupujący musi zapłacić za inżyniera 150,00 EUR za jedną osobę jednego dnia.
Liczba inżynierów uruchamiających sprzęt: Co najmniej trzech.
Serwis pogwarancyjny:
Stosowane u użytkowników przestrzegają zasad, pod normalnym działaniem sprzętu, ponieważ 12 miesięcy od daty przybycia sprzętu, co pozytywnie wpłynie na jakość użytkowania, uszkodzenia części prowadzą do tego, że sprzęt nie może normalnie pracować, fabryka wyda naprawa lub wymiana bezpłatnie. Czas debugowania wynosi jeden miesiąc, w ciągu jednego miesiąca Kupujący musi zapłacić za pensję inżyniera 150,00 EUR jeden dzień jedna osoba, dostarczyć atrakcje na podróż w obie strony, musi również podać koszt lokalny, taki jak jedzenie , pokoje i transformacja. Jeśli z powodu kupującego opóźnisz czas debugowania, kupujący musi zapłacić za inżyniera 150,00 EUR za jedną osobę jednego dnia.
Liczba inżynierów uruchamiających sprzęt: Co najmniej trzech.
● Instrukcja obsługi (dostarczona na miesiąc przed terminem dostawy)
● Świadectwo kontroli (dostarczane w momencie dostawy)
● Ładowanie zamówienia (podane w momencie dostawy)
● Rysunek układu (dostarczany na miesiąc przed terminem dostawy)
● Rysunek bazy naziemnej (dostarczany na miesiąc przed terminem dostawy)
● Schemat elektryczny
● Ogólny rysunek montażowy każdej jednostki linii
● Schemat części podatnych na uszkodzenia
