Wniosek techniczny Dla
HG 5?? Maszyna do przygotowywania przedniej części

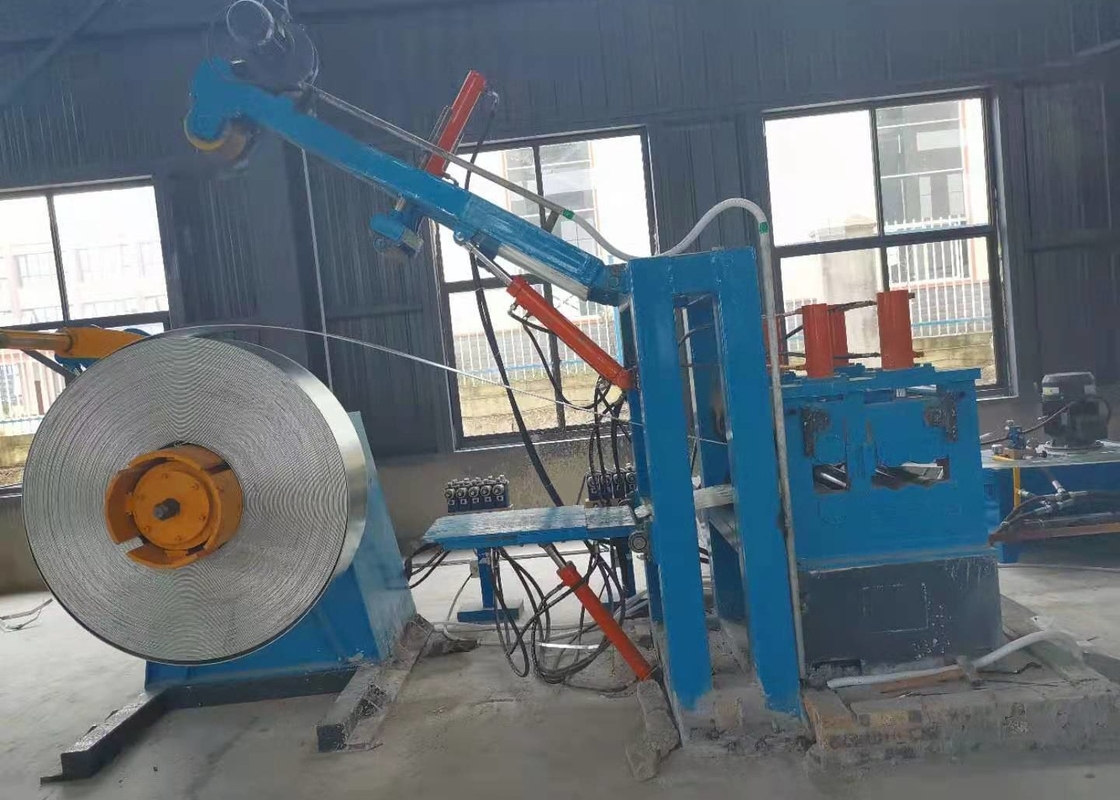

1. podwójny stożek hydraulicznyOdwiert
Uncoiler ma strukturę podwójnego stożka. Składa się z dwóch głównych części: ciała głównego i stałej podstawy.zaciąganie i hamowanie mandrels.hydrauliczne rozszerzanie i napęd pneumatyczny
| średnica zwojowa |
Φ2000-2200 mm |
| średnica wewnętrzna cewki |
Φ480-610 mm |
| szerokość paska |
200-400 mm |
| szerokość paska |
1-5 mm |
| waga taśmy |
Maksymalnie 10,0T |
| rodzaj rozszerzenia |
hydrauliczne rozszerzenie, konstrukcja bloków przesuwnych
|
| przerwanie |
Napęd pneumatyczny, 2 sztuk przerwy dysku
|

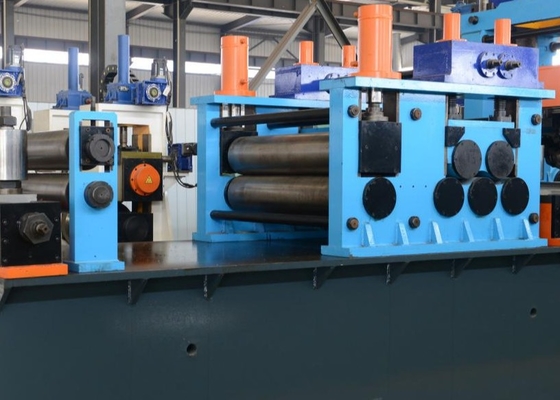

- maszyna do wyrównania głowy i szczypnięcia
Jednostka ta służy głównie do wprowadzania nowej cewki stalowej do jednostki rozgrzewającej po tym, jak jednostka rozgrzewająca wprowadzi cewkę do miejsca pracy.
moc silnika z głowicą prostą: AC1.5KW
Ciśnienie obróbcze:7Mpa
Jednostka wyrównująca z 2 szczypcami rolkowymi i 5 wyrównaniem rolkowymi.
średnica zęba:Ф180mm
średnica rolki wyrównania:Ф120mm
silnik do szczotkowania i wyrównania: 15 kW
3) hydrauliczne cięcie i ręczne spawanie
Szywacze i spawarkiJest używany do cięcia nieregularnych końców pasek, a następnie łączenia pasek spawaniem.
| szerokość cięcia |
200-400 mm |
| grubość spawania |
1-5 mm |
| rodzaj cięcia |
hydrauliczne obcięcie |
| Sposób kompresji |
hydrauliczne |
| rodzaj spawania |
Auto |
| materiał ostrza |
H13 |
| ciśnienie hydrauliczne |
10MPA |
| ciśnienie powietrza |
00,5 MPa |
| cykl pracy |
Max.300 s |
4) akumulator spiralny
Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.
urządzenie do karmienia
Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, układ przenoszący moc w kierunku krążenia, układ prądu ciśnieniowego, układ prądu ciśnieniowego, układ prędkości;Może dostarczać taśmę stalową do akumulatora i średnie razy będzie przenosić informacje prędkości przenoszenia do systemu sterowania elektrycznego, gdy wymagamy zatrzymać przenoszenie materiału do tej jednostki, zatrzyma się roll do silnika elektrycznego i naciśnij& przenieść materiał roll przez przerwę,i może również regulować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.
Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.
styl pracy: stały okrąg
średnica:5.0M
Zalety: przechowywanie większej ilości materiału, brak uderzeń na powierzchnię stali
grubość cewki stalowej:1-5 mm;
szerokość:200-400 mm
prędkość ruchu materiału nośnego:Vmax=120m/min
moc silnika bezpośrednio elektrycznego prasy & przewozu:30KW
silnik elektryczny ramy akumulatora: 55KW
