Wniosek techniczny i cytat Dla
HG 2,5 Maszyna do przygotowywania przedniej części
- Ja.Podsumowanie
2.5/Zawiera rozwijanie, maszynę do wyrównywania głowicy i szczypień, cięcie i spawar, spiralny akumulator.
II.Podstawowe Warunki:
2.1Rury stalowe specyfikacja
2.11 Rury okrągłe: φ25 φ63,5 mm Grubość:1-3 mm
2.12 Rury kwadratowe: 20X20-50X50mm Grubość: 1-3mm
2.2Strzałka stali
2.2.1 Szerokość paska stalowego: 70-200 mm Grubość paska stalowego: 1-3 mm
2.2.2 Walcowane cewki i HRC: δb≤500Mpa σs≤355MPa
2.2.3 Węzeł ze stali: średnica wewnętrzna: Φ508 mm (konfirmuje klient ostatecznie)
Średnica zewnętrzna: Φ1000mm-2000mm (koniec końcowy potwierdzenia klienta)
2.2.4 Masa taśm stalowych: maksymalnie 4,0 T
2.3 Elektryczna moc zainstalowana: około 650 kW Zasilanie: 380 V, 60 Hz (konkretne potwierdzenie odbiorcy)
III.Stosowanie urządzeń i główne parametry pojedynczego jednostka:
To urządzenie ma podwójne zaciski stożkowe. Otwieracz końcowy ma rolkę prasową.Następnie wciśnij rolkę otwieracza końca przesuwa się w dół, aby zacisnąć ocieplonej cewkiKiedy głowica cewki stalowej obraca się w stronę peelera, wówczas wchodzi w ruch.
Wewnętrzna średnica stali taśmowej: Φ 508 mm (kupiciel dostarcza ostatecznie)
Średnica zewnętrzna stali taśmowej:Φ max=2000mm
Szerokość stali pasmowej: 70 mm-200 mm
Grubość stali paskowej: 1-3 mm
Maksymalna masa stali taśmowej: 4,0 T
Ekspanzja hydrauliczna
Przerwanie pneumatyczne
2.Głowa i szczyp maszyny wyrównania
Jednostka ta służy głównie do wprowadzania nowej cewki stalowej do jednostki rozgrzewającej po tym, jak jednostka rozgrzewająca wprowadzi cewkę do miejsca pracy.
moc silnika z głowicą prostą: AC1.5KW
Ciśnienie obróbcze:7Mpa
Jednostka wyrównująca z 2 szczypcami rolkowymi i 5 wyrównaniem rolkowymi.
średnica zaciskanej rolki:Ф140mm
średnica rolki wyrównawczej:Ф110mm
silnik do szczotkowania i wyrównania: 15 kW
3.Ścieraniea także Słucznik
Funkcja:
Używa się go do równoległego cięcia ogona taśmy stalowej, która właśnie weszła do akumulatora, i głowicy taśmy wychodzącej z rozwijania, a następnie spawania ich razem.
Struktura:
Hydrauliczne strzyżenie i spawanie ręczne Szerokość stali paskowej: 70mm-200mm
Grubość stali paskowej: 1-3 mm
Sposób skupiania: ręczny

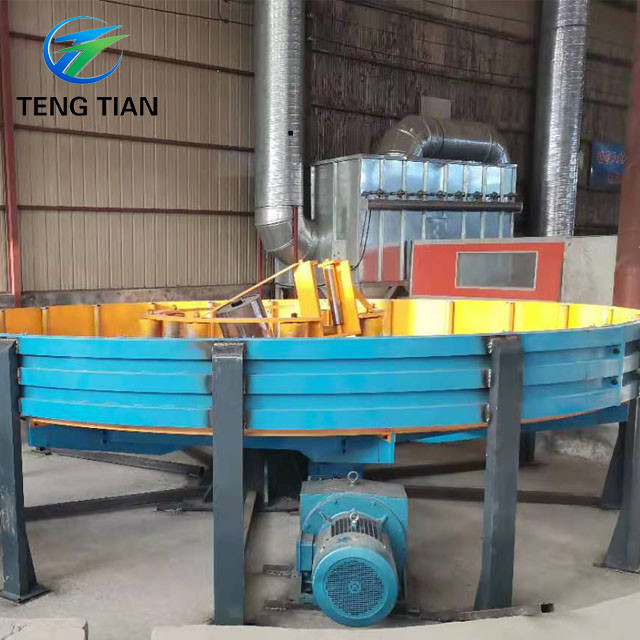

4.Sakumulator piralny
|
|
- Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.
- Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, układ przenoszący moc w kierunku krążenia, układ prądu ciśnieniowego, układ prądu ciśnieniowego, układ prędkości;Może dostarczać taśmę stalową do akumulatora i średnie razy będzie przenosić informacje prędkości przenoszenia do systemu sterowania elektrycznego, gdy wymagamy zatrzymać przenoszenie materiału do tej jednostki, zatrzyma się roll do silnika elektrycznego i naciśnij& przenieść materiał roll przez przerwę,i może również regulować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.
- Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
- Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym
|
| styl pracy: |
Zmiana koła |
prędkość przemieszczania materiału |
Vmax=240m/min |
| Zalety: |
Więcej materiałów
Żadnego strajku.
|
Formularz szczotkowania |
Pneumatyczne
6Mpa
|
| grubość cewki stalowej |
1-3 mm |
Średnica |
4 m |
| szerokość |
70-200 mm |
|
|
| moc silnika elektrycznego prasy & przenoszenia |
AC 22KW |
| silnik elektryczny ramy akumulatora |
AC 37 kW |
|
