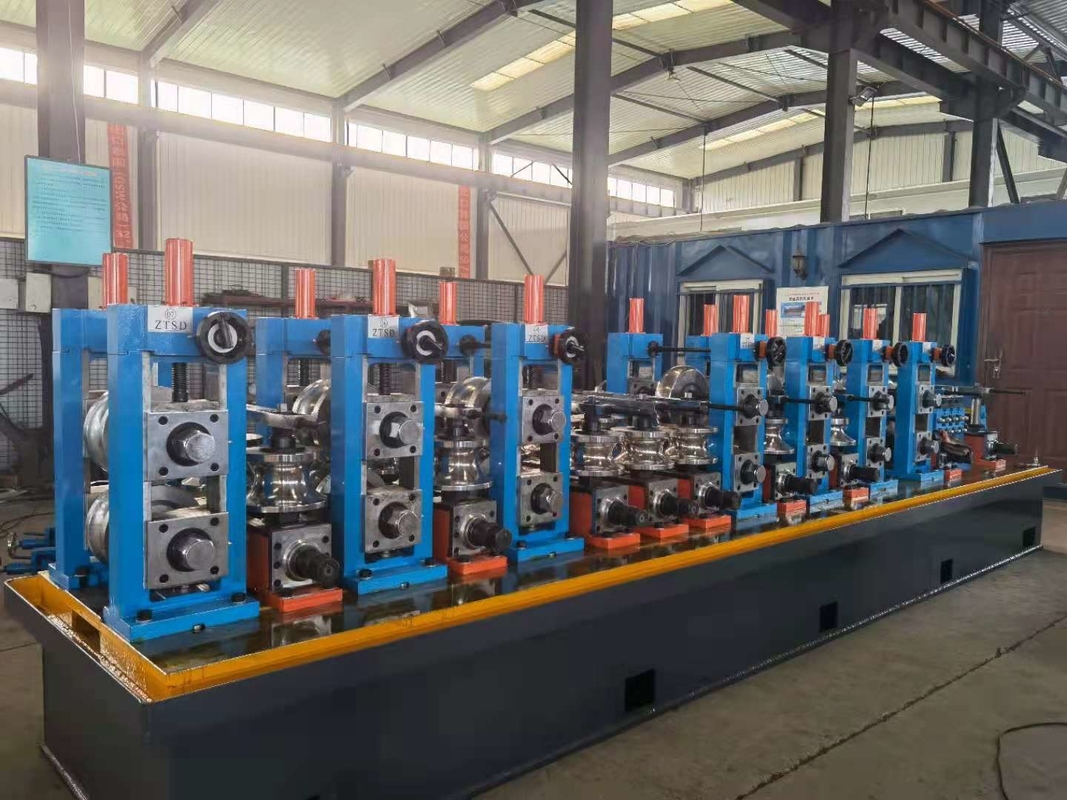

Mocne Centrum Obróbki Cnc Maszyna do tworzenia rur stalowych 6m/min

Pierwszy punkt.Model, ilość i cena.

Punkt drugi.Komponenty maszyny do produkcji rur:

1Wykręcacz: Wykręcacz jednokierunkowy

(1) Pojemność stalowej taśmy: 3T.

(2) Ręczne węzło rozszerzające.

(3) Maksymalna szerokość cewki: 250 mm

(4) Maksymalna OD cewki: 1,800 mm

(5) ID cewki: 350 ~ 510 mm

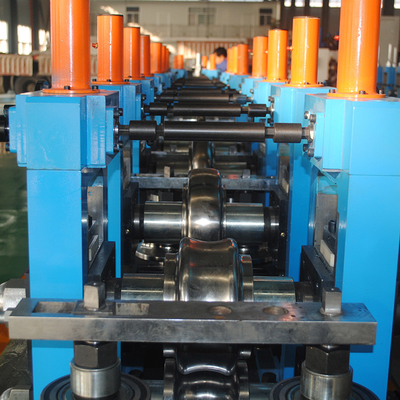

1. Jednostka formowana:

(1) Uchwyt do kierownicy, 1 zestaw.

(2) Podstawy poziome, 7 zestawów.40Cr, a wał jest poddawany hartowaniu, wysokiej częstotliwości tłumienia, precyzyjne szlifowanie, zapobieganie rdzewie, materiał stojaków jest sąHT200.

(3) Stojak pionowy, 7 zestawów, materiał wałów pionowych40Cr, a wał jest poddawany hartowaniu, wysokiej częstotliwości tłumienia, precyzyjne szlifowanie, zapobieganie rdzewie, materiał stojaków jest sąHT200.

(4) O.D. wału poziomego wynosiF50 mm, przekroczenie dawki w pionie jestF30 milimetrów.

(5) Szybkość redukcji stosunku, 1 zestaw.

(6) Łóżko maszynowe, 1 zestaw.

(7) Uniwersalny układ łącza wału napędowego, 1 zestaw.

(8) Silnik Siemens Drive, 1 zestaw.

(9) Pionowa rolka z zaciskami wału, 5 sztuk.

• System spawania:
• Stojak pionowy, 2 zestawy, materiał pionowych wałów40Cr, a wał jest poddawany hartowaniu, wysokiej częstotliwości tłumienia, precyzyjne szlifowanie, zapobieganie rdzewie, materiał stojaków jest sąHT200.
• Spawanie TIG, 1 zestaw.
• Gęstość spawania poniżej 2,0 mm.
• Automatyczny system szlifowania zewnętrznego:

• Głowice szlifowe, 3 zestawy, kierunek perspektywy liniowej, 2 kierunek perspektywy zakrętowej.
• Silniki szlifujące, 3 zestawy.
• Łóżko maszynowe, jeden zestaw.
• Pionowe stoiska, 2 zestawy..
• System chłodzenia, 1 zestaw.
• Rurociąg cyklu wodnego, 1 zestaw.

• Sekcja rozmiarowa i wyprostowania:
• Horyzontalny stojak, 4 zestawy, materiał wałów poziomych to 40Cr, a wał jest poddany obróbce hartowania, wysokiej częstotliwości tłumienia, precyzyjnego szlifowania, zapobiegania rdzeniu,materiał stojaków HT200.
• Stożki pionowe, 4 zestawy, materiał stożków pionowych to 40Cr, a wał jest poddany obróbce hartowania, wysokiej częstotliwości tłumienia, precyzyjnego szlifowania, zapobiegania rdzeniu, materiał stożków to HT200.
• Przesyłka poziomego wału to 50 mm, pionowego wału to 30 mm. Głowa Turka, 1 zestaw, głowa Turka to 30 mm.

• System napędowy skrzynki redukcyjnej stałego stosunku, 1 zestaw.
• Łóżko maszynowe, jeden zestaw.
• Uniwersalny układ łącza wału napędowego, 1 zestaw.
• Silnik napędowy Siemens, 1 zestaw.

• Automatyczny zestaw podaży i układ odcięcia piły kołowej, 1 zestaw.

• System sterowania, 1 zestaw.
• Głowa cięcia piły okrągłej, 1 zestaw.
• Przecinanie wózka, 1 set.
• Jednostka do cięcia pudeł.
• Łóżko maszynowe, jeden zestaw.
• Licznik rur, jeden zestaw.

• Wypuść stół, jeden zestaw.

• Automatyczny stolik, 1 zestaw.
• Cylinder, 1 pc.
• Formowanie przełącznika, 1 pc.

• System sterowania elektrycznego:

• Elektryczny układ sterujący maszyny rurowej, 1 zestaw.
• Przycisk zatrzymania.

• Poziom dla maszyn:

Wymagania w zakresie ochrony środowiska

V: pionowa H: pozioma Q: głowice szlifujące TH: głowica turka

PozycjaTrzy.. Parametry techniczne dla form rolowych maszyn rur:

(1)Materiał: Parametry techniczne dla form rolowych maszyn rur:

A. Wykorzystanie materiału Cr12MoV, sztywność ≥HRC60~63, proces CNC.

B.Proces: kuwanie - piła - proces regularnej maszyny - wiercenie - proces regularnej maszyny - CNC - szlifowanie - tłumienie - proces szlifowania wewnątrz i na zewnątrz.
