Wysokiej częstotliwości spawane Cnc 12mm MS Tube Mill Machine

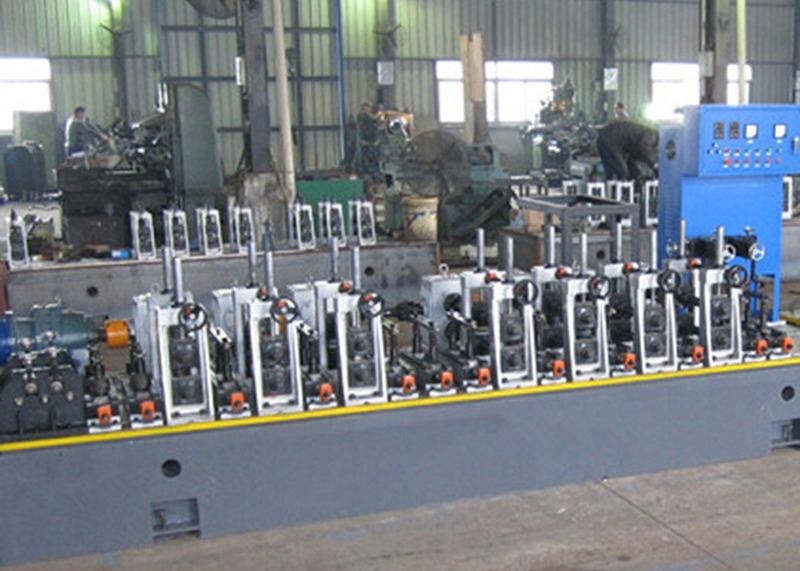

Linia produkcyjna wysokiej częstotliwości rur spawanych jest wykorzystywana do produkcji elektrycznych rur spawanych ze stali węglowej o średnicy Φ12-Φ60 mm i grubości ściany 0,4-1,8 mm.Sprzęt ma wysoką precyzję i dobrą stabilnośćGłówny sprzęt jest przetwarzany przez centrum obróbki CNC w celu zapewnienia precyzji każdej części, tak aby zapewnić precyzję całej maszyny i zapewnić jakość produktu.
| (1)Specifikacje materiału: |
| Materiał | Stal węglowa |
| Właściwości mechaniczne | δs≤500Mpa δb≤235Mpa |
| Szerokość paska | 36-190 mm |
| Gęstość paska: | 0.4-1.8 mm |
| Średnica wewnętrzna cewki | Φ460-Φ520 mm |
| Średnica zewnętrzna cewki | Φ1200-Φ1800 mm |
| Waga cewki | 2.5T |
| (2) Specyfikacja rur |
| Średnica rury | Rurociąg okrągły:φ12-φ60 mm |
| Gęstość | 0.4-1.8 mm |
| Długość | 6-8m |
| Dokładność cięcia rur | ±1,5 mm |
| Szybkość formowania | 20-120 m/min |
| (3)Kupujący powinien samodzielnie dostarczać |
| Pracownicy | 80x6m, H>5m ((kraina do ziemi) |
| Władza | Około 450 kW 380V/50Hz/3fazy |
| Woda chłodząca w obiegu (cały system) | Przepływ: 20T/h30 T/h
Pojemność basenu: 40 m3 |
| Powietrze sprężone | Przepływ: 5 m3/min 5-7 kg/cm2 |
Wykręcacz ma strukturę podwójnej ekspansji i podnośnika. Główne ciało jest wyposażone w system pneumatyczny, aby zaspokoić potrzeby rozszerzania, kurczania i hamowania mandrel.
| OD cewki | Φ1000-1800 mm |
| Identyfikator cewki | Φ460-520 mm |
| Grubość taśmy | 0.4-1.8 mm |
| Szerokość taśmy | 36-190 mm |
| Waga pojedynczego taśmy | Max2.5T |
| Rodzaj rozszerzenia | Hydrauliczne rozszerzanie |
| Przerwanie | Pojazd pneumatyczny |
- Aobróbki i spawarek utomatycznych
Używany do odcięcia nieregularnej części głowicy i ogona taśmy, i wyrównania ogona taśmy poprzedniej cewki z głowicą taśmy następnej cewki, i spawania ich razem, aby ciągle karmić pętlę.
Forma konstrukcyjna: spawalnia na ścięcie, urządzenie zasilania szczypcem, podwójne urządzenie centralne, podwójny system ścięcia na ścięciu, system płyty ścięcia, układ napędowy płyty dolnej spawalniczej itp.
| Szerokość paska | 36-190 mm |
| Gęstość spawania | 0.4-1.8 mm |
| Rodzaj cięcia | Pneumatyczne |
| Tryb spawania | Automatyczne |
| Ciśnienie hydrauliczne | 8MPa |
| Cykl pracy | Max.300 sekund |
Maszyna ta znajduje się pomiędzy spawarem do cięcia i maszynową (przegrzewacz do formowania), używana po wyczerpaniu rolki taśm stali, przed następnym taśmą taśmową, ponieważ przygotowana jest z rozwinięcia,czas ścierania i spawania wstecznego, aby zapewnić, że gospodarz (fabryka kształtowania rozmiarów) ciągłą produkcję i przechowywać wystarczającą ilość stali.
specyfikacja:
| styl pracy | Zmiana koła |
| prędkość przemieszczania materiału | Vmax=240m/min |
| zalety | Więcej materiału, bez strajku. |
| Formularz szczotkowania | Pneumatyczne, 6Mpa |
| Średnica akumulatora | 40,0 M |
| moc silnika elektrycznego prasy & przenoszenia | 15 kW |
| silnik elektryczny ramy akumulatora | 22 kW |
Układ jednostki:

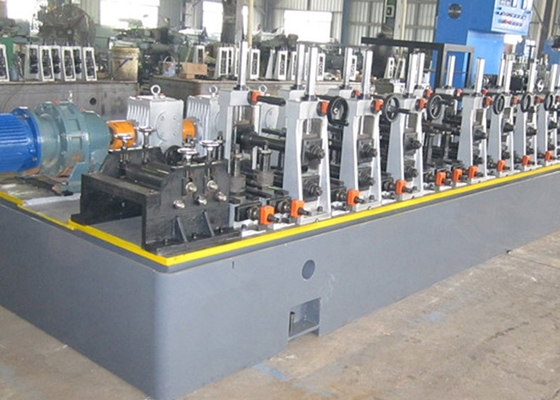

1)Część formowana:
Część ta służy do wyciskania taśmy stalowej w określony kształt, pozostawiając szczelinę do spawania.
2) 250KW spawarek wysokiej częstotliwości (specjalny ze stali nierdzewnej):
Spawarka HF jest przeznaczona do spawania indukcyjnego rurociągów poprzez prosty szwy i do ciągłej pracy.Cały zestaw urządzeń osiąga funkcję sterowania połączeniem urządzeń i diagnozowania usterek przez system PLC, praca posągu jest obserwowana za pomocą wyświetlacza LCD.
3)Część polerowania:
Część ta jest używana do polerowania spań i jest często używana do cienkiej rury, która nie nadaje się do drapania.
Odgrzewanie:
Część grzewcza jest zamknięta i wypełniona azotem, aby zapobiec utlenianiu i przebarwieniu rury podczas procesu grzewczego.
5)Część rozmiarowa:
Produkt końcowy do odpowiedniego kształtu i wyprostowania.
| Formowanie przedawkowania rur. | Okrągłe: Φ12-60 mm |
| Tłuszcz ściany rury | 0.4-1.8 mm |
| Prędkość formowania | Maks. 120 m/min |
| Liczba stanowisk kształtujących, pozioma | 8 |
| Liczba stoisk do formowania, pionowa | 9 |
| Wskazówka | 1 |
| Stanowisko do wycisków | 1 |
| Stojak do prasowania | 1 |
| Polerowanie | 4 zestawy |
| Odgrzewanie | 15M |
| Liczba stojaków wymiarowych, poziomych | 6 |
| Liczba stoisk do pomiaru wielkości, pionowa | 6 |
| Głowa Turka | 2 zestawy |
| Ściany wału i materiał stopu do rolowania poziomego | Φ60 mm, materiał 40Cr |
| Diagram wału i materiał stołu pionowego | Φ35 mm, materiał 40Cr |
| Silnik główny | 90kw+45kw+45kw |
- Maszyny do drukowania i strzyżenia
Zakres długości cięcia: 6-8 metrów maksymalna prędkość liniowa: 120 m/min.
Dokładność długości cięcia: ±1,5 mm (wahania prędkości linii nie przekraczają 2%)
Silnik napędowy: serwo 15 kW
Tryb odcięcia: hydrauliczny
Silnik stacji hydraulicznej: silnik AC o mocy 11 kW
Gotowe rury biegną wzdłuż rolki Transit i są automatycznie przenoszone na ławkę.
Silnik: 3 kW
Długość: 18 m
Materiał: Cr12moV
