Linia do cięcia wzdłużnego ZTL-13X1600 Maszyna do cięcia wzdłużnego stali niskowęglowej HRC

ZTL-13X1600 Linia rozcięcia HRC Niski węgiel HRC



Główny parametr techniczny



1. Specyfikacja materialna

Szerokość cewki 600-1600 mm

Waga cewki ≤35 t

Średnica wewnętrzna φ610/φ760 mm

Średnica zewnętrzna φ1500-φ2200 mm

2. Specyfikacja gotowego produktu

Numer ślizgania się (wykluczona krawędź)

Średnica wewnętrzna φ610/φ760 mm Cewka 35t

Średnica zewnętrzna φ1500-φ2200 mm

Szerokość precyzja ± 0,15 mm (grubość 0,75-3,0) ± 0,20 mm (grubość 4-13) Dokładność BURR ≤5%板厚 Grubość płytki

Nowe ostrze lub odpowiednie szczeliny ostrza

3. Prędkość szumu 10-40 m/min

4. Zestawy sprzętu

(1) moc

Napięcie 380 V.

Częstotliwość 60 Hz

Zainstalowana zasilanie ok. 350 kW

(2) moc powietrza

Ciśnienie 0,4-0,8MPa

Zapotrzebowanie na powietrze 3M3/min (stan kompresji)

(3) Kierunek linii zmierzy się z konsolą operacyjną, od lewej do prawej (Klient wybrany)

5. Malowanie zgodnie z wymogiem kupującego

Kompozycja sprzętu 1600x13



		NIE.		Nazwa			Ilość				Znakomity
		1		Samochód ładujący cewkę			1		Ustawić
		2		Unontoiler			1		Ustawić
		3		Urządzenie wiodące ciśnieniowe			1		Ustawić
		4		Zacisek i wyrównanie			1		Ustawić
		5		Cross Cutter			1		Ustawić
		6			Koncentrujący pionowy wałek		1		Ustawić
		7		nożyca			1		Ustawić
		8		Winder Edge			1		Ustawić
		9		obróć panel akumulator
		10		urządzenie rozszerzenia
		11		Coiler			1		Ustawić
		12		Rozładowy samochód cewki			1		Ustawić
		13		Układ hydrauliczny			1		Ustawić
		14		Układ elektryczny			1		Ustawić
	15		Śruby i akcesoria			1		Ustawić



Opis struktury sprzętu



1Ładowanie samochodu:

1.1 Stojak do przechowywania:

Funkcja: Tymczasowo przechowuj taśmę i cewkę w celu ciągłego wejścia do urządzenia. Połóż cewkę na stojaku przygotowawczym materialnym z dźwigiem i przetransportować cewkę do nie -molerowej przez wózek.

Wymagania umiejętności:

Magazynowanie taśmy i kołowrotu: 2 grupy

Średnica zewnętrzna cewki: φ1500 ～ φ2200 mm

Szerokość rolki: 600 ～ 1600 mm

Maksymalna waga rolki: 35 t



1,2Ładowanie samochodu:

Funkcja: Służy do przygotowywania cewek paska i wysyłania cewek na środek dekoilera.

Struktura: Składa się z korpusu samochodu, urządzenia do chodzenia, urządzenia podnoszącego i urządzenia transmisyjnego.

Wymagania umiejętności:

Średnica zewnętrznej cewki stalowej: φ1500 ～ φ2200 mm

Średnica wewnętrzna: φ610, φ760 mm

Szerokość: 600 ～ 1600 mm

Prędkość podróży wózka: ～ 5 m/min

Odległość podróży wózka: ～ 6m

Moc silnika skrzyni biegów: AC3 kW

Podnoszenie średnicy cylindra hydraulicznego × skok: φ220 × 900 mm

Ciśnienie robocze układu hydraulicznego: 8-10 MPa

Ministerstwo: 37T (10MPA)

Maksymalna waga rolki: 35 t

2,Uncoiller:

Funkcja: Służy do przenoszenia stalowej cewki, obracającej się cewki stalowej współpracuje z prostym wałkiem ciśnieniowym i łopatą, aby zdemontować stalową cewkę. Wyrównaj środek cewki stalowej do linii środkowej urządzenia. Dekoiler ma urządzenie mikro hamulcowe, aby zapobiec wyrastaniu cewki i poluzowaniu podczas wyłączenia awaryjnego. Gdy samochód zwijający przenosi stalową cewkę na środek odlotu, lewe i prawe głowice stożkowe wspornika i zaciskają stalową cewkę, a następnie silnik unoroillera współpracuje z wałkiem ciśnieniowym i ostrzem, aby otworzyć stalową cewkę, i wyślij głowę stalowego paska do szczypiec. W poziomie, po tym, jak stalowy pasek zostanie podawany do wyrównania szczypania, otwieranie sprzęgła Uncoillera i hamulce urządzenia mikro hamulce. Jeśli środek stalowego paska nie pokrywa się z linią środkową jednostki po wejściu do stalowego paska do wyrównania szczypania, lewe i prawe głowice stożkowe nie -molerowego można przesunąć w lewo lub w prawo, aby wyrównać środek stalowego paska do środkowej linii urządzenia. Lewe i prawe głowice stożkowe od dekoilera mogą również przesunąć się w lewo lub w prawo za pomocą jednej głowy.

Struktura: Podwójna głowica lewa i prawowa urządzenie poprzeczne, podwójna pudełko na głowicę, urządzenie mikro hamulcowe, urządzenie transmisyjne i baza.

Wymagania umiejętności:

Średnica zewnętrznej cewki stalowej: φ1500 ～ φ2200 mm

Wewnętrzna średnica cewki stalowej: φ610, φ760 mm

Szerokość: 600 ～ 1600 mm

Grubość: 4 ～ 13 mm

Tryb ruchu głowy stożka: napęd hydrauliczny

Mobilna średnica cylindra hydraulicznego stożka: φ125/φ90 mm

Forma głowy stożka: ekspansja hydrauliczna i skurcz

Rozszerzanie się stożka i skurcz średnica cylindra hydraulicznego: φ140/φ100 mm

Unclaying Główny silnik: AC4KW

Prędkość odwijania: ～ 5,5 m/min

Metoda hamowania: hamulec tarczowy

Model hamulca: hamulec 3 × ADH205

Metoda otwierania i zamykania sprzęgła: ciśnienie powietrza

Otwór cylindra sprzęgła: φ100 mm

3, prosta maszyna do poziomu szczypania:

3.1,Prosta głowa:

Funkcja: Urządzenie proste i łopata są dopasowane do dekopelera, aby zdemontować stalową głowicę paska i wysłać stalowy pasek do maszyny do poziomowania szczypania prostego. Łopata jest dopasowana do prostej wałka ciśnieniowego, aby wyprostować głowę stalowego paska, a następnie stalowy pasek jest wysyłany do wałka szczypania, a łopata jest na typu odwijania.

Forma strukturalna: Rodzaj wałka na głowica typu Bront, urządzenie łopaty, urządzenie do zamachu łopaty i inne części.

Wymagania umiejętności:

Szerokość: 600 ～ 1600 mm

Grubość: 4 ～ 13 mm

Rozpowszechniona postać: Upadku

Cylinder teleskopowy łopaty: φ110/φ80mm

Cylinder huśtawkowy: φ140/φ100mm

Materiał ostrza: 50 mn

Cylinder wahadłowy wałka: φ125/φ90mm

Forma napędu rolkowego: silnik hydrauliczny 1QJM43-4.0

Średnica wałka ciśnieniowego: φ320 mm

Prosty cylinder wałka: φ125/φ90mm

Urządzenie ostrza: pionowe ostrze

3.2Maszyna wyrównania szczypania

Funkcja: urządzenie proste, wałek ciśnieniowy i łopata, współpracuj z dekooilerem, aby zdemontować stalową głowicę paska i wysłać stalowy pasek do maszyny do poziomu szczypania. Wałek szczyptowy jest wciśnięty hydraulicznie, aby zaciskać stalowy pasek, a główny silnik jest obracany, aby wysłać stalowy pasek do wałka. Po wejściu stalowego paska do maszyny wyrównania szczypania wałek wyrównywania jest wciśnięty do odpowiedniej pozycji, aby wyrównać głowicę paska. Płasko i wyślij stalowy pasek do maszyny do spawania tyłka ścinającego i współpracuj z maszyną do spawania tyłka ścinającego, aby ukończyć spawanie tyłka ścinającego.

Struktura: Składa się z pionowego urządzenia wałka, urządzenia wałka szczytowego, urządzenia do wałków, urządzenia transmisyjnego i innych części.

Wymagania umiejętności:

Szerokość: 600 ～ 1600 mm

Grubość: 3 ～ 13 mm

Ściśnij forma i ciśnienie w rolce: typ dwóch rolników, ciśnienie hydrauliczne

Roller szczyptowy dociśnij cylinder: φ14/φ100mm

Szczypta główny silnik: AC22KW (regulacja prędkości konwersji częstotliwości)

Forma transmisyjna wałka szczypania i wałka wyrównania: w pełni aktywna w górę iw dół

Średnica wałka szczypta × długość: φ230 × 1700 mm

Materiał wałka szczyptowy: 42CRMO

Aktywna prędkość wyrównania szczypania: ～ 7m/min

Wyrównanie forma wałka i docisk

Roller szczyptowy Down Cylinder: φ200/φ140mm

Średnica × długość wałka wyrównania: φ200 × 1700 mm

Materiał wałka wyrównywania: 42CRMO

Twardość i głębokość hartowania rolki: HRC58-62, głębokość: 5-8 mm

Pionowa średnica rolki × Wysokość: φ200 × 300 mm

Pionowa struktura wałka: podwójny pionowy wałek w kształcie I

Pionowy materiał wałkowy: 42CRMO

Pionowy silnik regulacji szerokości wałka: 2 × AC2.2kW

Metoda otwierania i zamykania sprzęgła: ciśnienie powietrza

Otwór cylindra sprzęgła: φ100 mm

4, Maszyna przekrojowa (ścinanie hydrauliczne)



Funkcja: Służy do przecięcia stalowej głowicy pasów, konstrukcja jest maszyną do ścinania gilotyny. Struktura maszyny krzyżowej jest wyposażona w urządzenie szybkiego regulacji do prześwitu bocznego górnych i dolnych łopat cięcia.

Wymagania umiejętności:

Kąt ścinania: 2,5 °

Metoda regulacji reakcji przeciwbólowej ścinania: regulacja mimośrodowa CAM

Rozmiar luzu ostrza tnącego: Wyświetl na tarczy

Zakres regulacji luzu ostrza tnącego: 0,1 ～ 1 mm

Skuteczna szerokość ostrza tnącego: 1700 mm

Rozmiar przekroju ostrza: 850 × 140 × 35 mm

Grubość cięcia: 4 ～ 13 mm (Q355)

Materiał z ostrza do cięcia: 6CRW2SI

Hydrauliczny cylinder ścinający: φ320/φ180 mm

Ciśnienie hydrauliczne ścinania: 8 ～ 12MPa

Forma wycięcia: wycięcie górne

1. Neutralny wałek

Funkcja: Zapobiegaj ucieczce paska, z funkcją regulacji centrowania i szerokości. Ta maszyna jest otwarta i zamknięta w lewo i prawo przez pionowy wałek napędzany cylindrem olejowym, tak że stal paska wchodzi płynnie do ścinania krążka i nie odchyla się podczas procesu cięcia.

Struktura: Składa się z pionowego urządzenia wałka napędzanego silnikiem, urządzenia wałka NIP i innych części.

Wymagania umiejętności:

Zakres regulacji szerokości: 600 ～ 1600 mm

Strip STEL WIDTH CENTERING CILLINDER: φ125/φ90 mm

Pionowa średnica wałka × Wysokość: φ200 × 240 mm

Pionowa struktura wałka: podwójny pionowy wałek

Pionowy materiał wałkowy: 42CRMO

Pionowy środkowy środek przechyłu średnica przechyłu × Wysokość: φ160 × 200 mm

Model pionowego cylindra z przodu i tylnej klapy: φ63/φ45mm

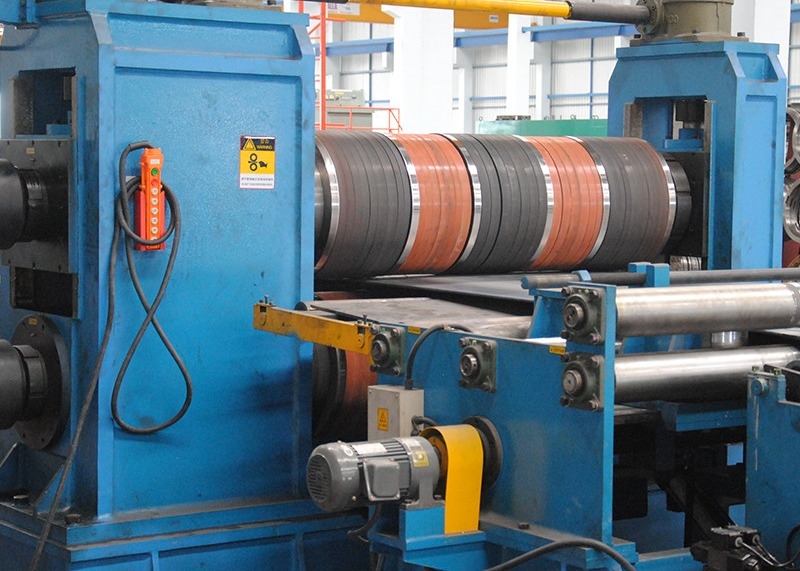

6, noża do dysków

Funkcja: Ta maszyna jest jednym z głównych urządzeń w jednostce rozcięcia. Jego celem jest przecięcie szerokopasmowych cewek stalowych na stalowe cewki o wąskiej pasku o różnych szerokościach i dostarczanie wymaganych pustych miejsc do spawanych jednostek rur, zimnych jednostek zginających itp.

Struktura sprzętu: składa się z korpusu noża, urządzenia transmisyjnego i tak dalej. Ciało noża do natury składa się z trzech łuków, które mogą zapewnić bardzo niezawodne wsparcie.

Wymagania umiejętności:

Średnica wału noża: φ360 mm

Materiał wału narzędzia: 42CRMO

Twardość i głębokość gaszenia wału noża: HRC58-62, głębokość: 5-8 mm

Specyfikacje ostrza ścinania: φ360 × φ600 × 30 mm

Materiał z ostrza do cięcia: H13k

Spacer: 45#stal

Gumowy pierścień: poliuretan

Silnik główny: DC160KW, 1500R/min (Z4-250-12)

Model reduktora powierzchni twardej: ZSY400-80

Prędkość ścinania: 10 ～ 40 m/min

Napęd depresyjny: kółko kół cykloidowy silnik AC2KW z podnośnikiem śruby zębate

Model wału Cardan: SWC315DH2

Metoda zmiany narzędzia: łuk po poruszaniu się cylindra hydraulicznego

Otwór cylindra: φ110/φ80mm

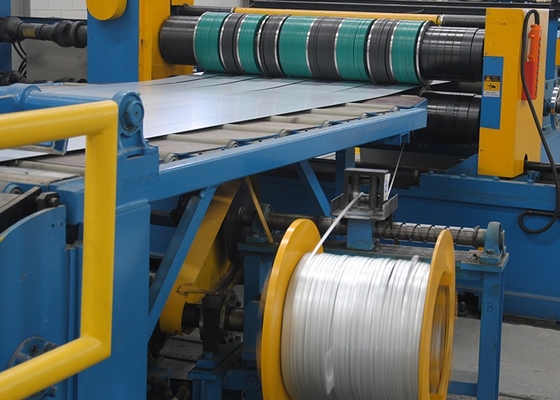

1. Waste Edge Swoy Maszyna

Funkcja: Maszyna jest instalowana po obu stronach za nóżnym tartą i służy do wiązania krawędzi złomu po podzielonym noża do trupień.

Maszyna jest napędzana silnikiem momentu obrotowego w celu napędzania reduktora w celu wirzenia krawędzi odpadów, w pełni wykorzystując stałe napięcie silnika momentu obrotowego, aby proces uzwojenia był gładki. Po zakończeniu uzwojenia zwijania, boczny cylinder niepoprawny chwyta i wyładowuje, aby zrealizować automatyczne rozładowanie.

Wymagania umiejętności:

Forma: hydrauliczne i zamykające hydrauliczne stożki stożkowe

Otwarcie otworu i zamykania stożka: φ63/φ36 mm

Otwórz cylindrów huśtawki: φ50/φ36 mm

Prędkość zwijania: 0-50 m/min

Średnica kołowrotka: φ1000 mm

Uzwojenia zasilanie kołowrotka: silnik momentu obrotowego YLJ180-160-4

Szerokość zaciskania: ≤half szerokości i grubości tablicy

8, klapaakumulator

Funkcja: Służy do przechowywania paska stalowego i regulacji różnicy prędkości między nożnikiem tarczowym a cewką.

Wymagania umiejętności:

Tryb huśtania mostu pośredniego: hydrauliczny

Średnica cylindra hydraulicznego: φ110/φ80mm

Długość i głębokość: 6800 × 2120 mm

Rozmiar rolki: φ105 × 1700 mm

9, urządzenie napinające

Funkcja: Służy do oddzielenia ciętego paska i uświadomienia sobie regulacji napięcia, a podnoszenie palety zasila cewkę.

Struktura sprzętu: Składa się z urządzenia paletowego, urządzenia dociskowego, pionowego urządzenia wałka, urządzenia oddzielającego, urządzenia do napięcia i urządzenia karmiącego.

Wymagania umiejętności:

Pionowy silnik regulacji szerokości wałka: 2 × AC2.2kW

Pionowa średnica wałka × Wysokość: φ220 × 200 mm

Struktura rolki pionowej: pojedyncza pionowa rolka

Pionowy materiał wałkowy: 42CRMO

Formularz struktury napięcia: Dwa top następne

Średnica wałka napięcia × długość: φ250 mm × 1700 mm

Liczba rolników napięcia: 3 rolki

Materiał rolkowy napięcia: 42CRMO

Twardość i głębokość hartowania rolki: HRC58-62, głębokość: 5-8 mm

Redukcja rolki napięcia: ciśnienie hydrauliczne

Naciśnij cylinder: φ140/φ100mm

Keying Flap Cuting Bulder: φ110/φ63mm

Średnica wałka × długość: φ250 mm × 1900 mm

Średnica separatora: φ350 × φ190 × 10 (15) mm

Materiał arkusza separacji: 50 mn

10, Coiler

Funkcja: Coiler jest jednym z głównych urządzeń w jednostce rozcięcia. To głównie przewraca pasek po wbiciu się do cewki i zapewnia wymaganą szerokość cewki dla spawanej jednostki rurowej, zimnego zginającego itp.

Struktura sprzętu: Ta maszyna składa się z silnika, reduktora, hamulca, urządzenia do toczenia, urządzenia sub-zwijającego, wałka do zacisku i urządzenia obsługującego kołowrotek. Wał zaciadający jest rozszerzony hydraulicznie, kontraktowany i zaciśnięty.

Wymagania umiejętności:

Maksymalna średnica kołowrotka: φ760 mm

Maksymalna waga zwijania: 35 ton

Prędkość zwijania: 10 ～ 40 m/min

Główny silnik do zwijania: DC250KW, 1500R/min

Ekspansja kołowrotka i skurcz średnica cylindra hydraulicznego: φ250/φ120 mm

Formularz szczęki kołowrotka: szczęka mechaniczna

Średnica cylindra hydraulicznego urządzenia toczenia: φ125/φ90 mm

Pozycja umiejscowienia cylindra toczącego się: obie strony skrzynki biegów

Huśtawka średnica cylindra hydraulicznego urządzenia obsługującego kołowrotek: φ125/φ90 mm

Urządzenie ramienia ciśnieniowego: przyjmuje typ bramki

Cylinder ciśnienia tylnego: φ125/φ90 mm

11, rozładowywanie wózka

Funkcja: Maszyna jest instalowana pod rolką cewki i wraz z urządzeniem toczącego w cewce, wycięta cewka stalowa jest rozładowana z kołowrotka i wysyłana do podniesienia przez dźwig warsztatowy.

Struktura sprzętu: złożona głównie z mechanizmu pieszego, wspornika, cylindra, szyny prowadzącej itp. Środek szyny prowadzącej jest ustawiany raz podczas instalacji. Mechanizm podróżny jest napędzany przez cykloidowy redukter w celu przesuwania wózka, a kołnierz cylindra jest podłączony do wspornika, aby wzniósł się.

Wymagania umiejętności:

Prędkość podróży wózka: ～ 5 m/min

Odległość podróży wózka: 3,5 m

Moc silnika skrzyni biegów: AC3 kW

Podnoszenie średnicy cylindra hydraulicznego × skok: φ220 × 900 mm

Ciśnienie robocze układu hydraulicznego: 8-10 MPa

Ministerstwo: 37T (10MPA)

Maksymalna waga rolki: 35 t

12WUkład elektryczny i sterujący

12.1 Warunki środowiskowe układu elektrycznego

Temperatura otoczenia: -10— 40ºC

Wilgotność: 95% bez kondensacji

Zasilacz: 380/220 V.

Kontrola elektryczna: brak silnych wibracji i bez korozyjnej instalacji gazu

Kontrola instrumentu: brak silnego promieniowania magnetycznego

12.2 Standardowa specyfikacja układu elektrycznego

Zastosuj się za pomocą GB50171 ---- 92 ELEKTRYCZNY PANEL INŻYNDACJI, ELEKTRYCZNY KONSTRUKCJA KONSTRUKCJA I Wtórne połączenie i specyfikacje akceptacji.

12.3 Ogólne wymagania dotyczące wydajności

Kontrola elektryczna wypełnia głównie kontrolę procesu i regulację całej jednostki oraz wypełnia proces blokowania procesu między powiązanym sprzętem w urządzeniu, aby upewnić się, że cały sprzęt jednostkowy może wykonywać odpowiednie i uporządkowane działania normalnie, poprawnie i dokładnie zgodnie z wymogami produkcji i procesu.

Elementy elektryczne systemu elektrycznego przyjmują produkty o doskonałej wydajności, a zaawansowane i niezawodne elementy elektryczne, liczniki i inne urządzenia, które są dojrzałe w kraju, w kraju lub wytwarzane w kraju za pomocą technologii zagranicznych i można je kupić w systemie w systemie.

12.4 Konfiguracja elektryczna:

DC Gubernator: Continental Series

Plc: Siemens

Części żywotności o niskim ciśnieniu: Pęknięcie, LG

Przyciski operacji: Chint, LG

Szafka elektryczna: GGD

13WUkład hydrauliczny

Układ hydrauliczny składa się ze stacji hydraulicznej, bloku zaworu, rurociągu itp.

Presja robocza systemu: 10; 12 MPa

Ciśnienie znamionowe pompy olejowej: 16 MPa

Szybkość przepływu: 73,5 l/m to

Medium robocze: N46# przeciwnikowy olej hydrauliczny

Temperatura oleju roboczego: 20 ～ 60C ○

Dokładność filtracji: 30 μm

Ciśnienie wody chłodzące stacja pompy hydraulicznej: 5-8 kg/cm2

Przepływ wody chłodzący: 80 ～ 120 l/min

Chłodzenie Jakość wody: czysta woda

Temperatura wody na wlocie: ≤30 ℃

System hydrauliczny przyjmuje metodę chłodzenia wody latem, aby spełnić wymagania normalnego działania przez 24 godziny w temperaturze pokojowej 40 stopni; Zimą ma funkcję ogrzewania elektrycznego, która spełnia wymagania -20 stopni do ciągłej pracy przez 24 godziny; Powyższe składniki hydrauliczne nie wyciekają oleju.

System hydrauliczny wykorzystuje domowe wysokiej jakości składniki hydrauliczne, a głównym zaworem kontrolnym jest Pekin Huade. System hydrauliczny uwzględnia lokalne cechy klimatu i przyjmuje urządzenie chłodzące wodę.

Zbiornik olejowy, rurociągi i połączenia przyjmują płynne rury, a zbiornik olejowy ma system rozpraszania ciepła, który jest wygodny do napełniania oleju i pobierania próbek oleju.

Dostawa układu hydraulicznego obejmuje: stactwo hydrauliczne, wewnętrzne rurociągi, rurociągi pośrednie i rurki pokładowe.
