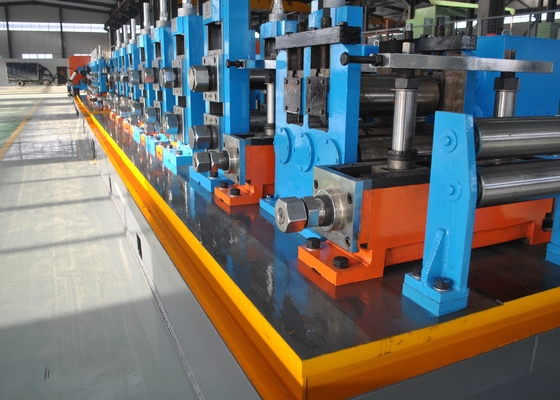

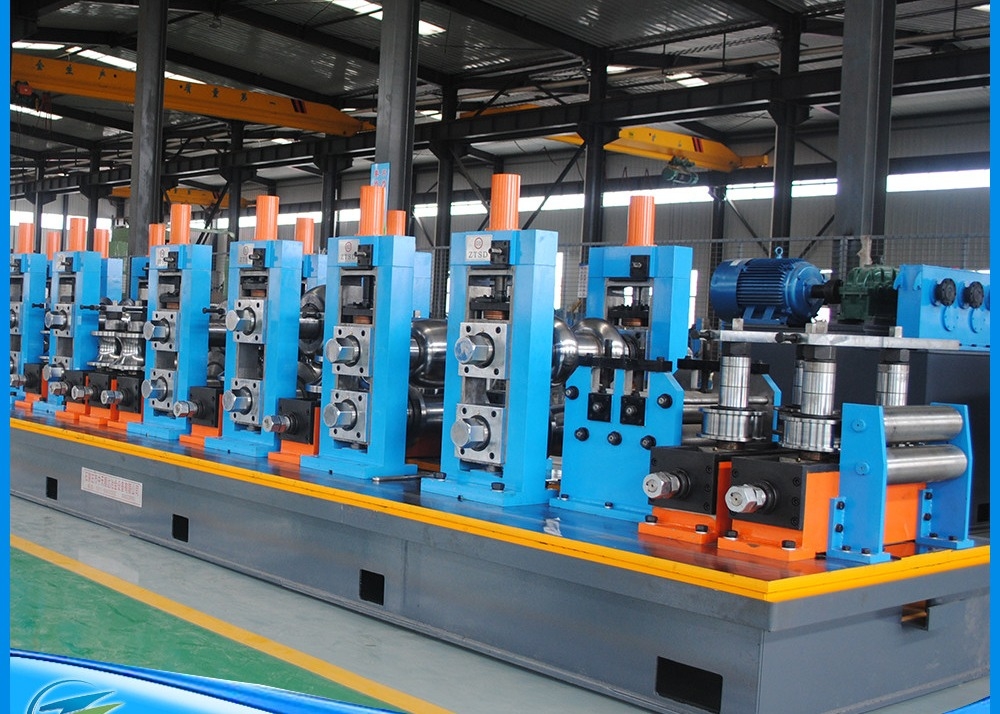

Młyn do rur spawanych wysokiej częstotliwości HGF 150X10 7,5" Hf Spawany młyn do rur 70x70-150x150mm

- Ja. PRoduce przegląd

HG254 wysokiej precyzji wysokiej częstotliwości spawane rury linii produkcyjnej jest głównie dowielkość kwadratowej rury70x70-150x150mm,,grubość od 2,0-10,0 mm.okrągłą rurę z89-190mmo grubości 2,0-10,0 mm,wielkość kwadratowej rury70x70-150x150mm,,grubość od 2,0-10,0 mm. Ta linia produkcyjna każda jednostka wyposażenia, pełne wykorzystanie krajowych i zagranicznych podobnych urządzeń, innowacyjny projekt, pełne sterowanie z PC lub sterowanie komputerowe,zaawansowana technologia, wygodne obsługi i utrzymania, i osiągnął poziom międzynarodowy na początku lat dziewięćdziesiątych, dla krajowego wiodącego poziomu.

• surowiec,Fprodukt wytworzony,Process, orazUProfil konfiguracji ser

1.Warunki surowca

(1)Płytki stalowe walcowane na gorąco lub na zimno (zgodnie z GB700-88, GB1591-88)

(2)δs Punkt wydajności ≤345Mpa, δb Wytrzymałość na rozciąganie ≤610Mpa

(3) Grubość taśmy:

1)Grubość rur:20,0-10,0 mm

2) grubość rury kwadratowej 2,0-10,0 mm, grubość rury prostokątnej 2,0-10,0 mm

(4) Szerokość taśmy stalowej: 280-600 mm ((± 0,2 mm)

(5) Wewnętrzna średnica cewki stalowej: Φ508 mm ~ Φ760 mm(Kupujący potwierdza ostatecznie)

(6) Średnica zewnętrzna cewki stalowej: Φ1200-Φ2000 mm(Kupujący potwierdza ostatecznie)

(7)Maksymalna masa cewki:15,000Kg

2.Pzakres rozmiarów

(1)OD:

1) okrągła rura: φ89-φ190mm,

2) rurka kwadratowa: 70X70-150X150mm,

2) Grubość produktu:

1) Rury okrągłe20,0-10,0 mm

2) rury kwadratowe i prostokątne:20,0-10,0 mm

(3) Długość:6-15M

(4)Szybkość:20-50m/min

3.PProces roduct

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Pdokładność wyrobu:

Tolerancja średnicy rury wyjściowej: ± 0,1 mm

5.Moc spawarki HF:

600 kW

Wprowadzenie głównych urządzeń

1.Lsamochodu

Pojazd ładowania jest używany do przemieszczania cewki stalowej z pozycji ładowania do rozwijania.tak, że wewnętrzne otworze stalowej cewki jest dokładnie ustawione na mandrze uncoiler, napięcie rozwijania, cofnąć do pierwotnej pozycji.

2.Włókna hydrauliczne z jednego mandreluOdwiert

(1) Konstrukcja: Hydrauliczne rozwijanie z jednej głowicy

(2) Specyfikacja

3.Smaszyna do przesuwania głowicy

Sprzęt jest używany do płynnego rozgrzewania taśmy ze stali ołowianej.

Jest ramię ciśnienia, kompozycja głowicy łopaty.

4. Pmaszyna do wyrównania wielkości

(1) Maszyna ta służy do wyrównania głowicy i końca taśmy stalowej, ułatwiając obcinanie i spawanie.

(2) Silnik wyrównania: 15 kW

(3) Średnica ściskacza: Φ210x900mm, materiał ściskacza: 40Cr,

(4) Średnica rolki wyrównującej: Φ160x900mm, materiał rolki: 40Cr,

(5) Szerokość poziomowania: 280-600 mm

(6)Gęstość szczytu/poziomowania:20,0-10,0 mm

(7) Prędkość szczotkowania/poziomowania: 0-11M/min

5. Słoneczne obróbki i spawarki

(1) Używanie do obcinania i spawania głowicy i końcówki taśm stalowych, zapewnienie ciągłości produkcji.

(2) Grubość taśmy stalowej: 2,0-10,0 mm

(3) Szerokość taśmy stalowej: 280-600 mm

(4) Wytrzymałość taśm ze stali:

δs Punkt wydajności ≤345Mpa δb Wytrzymałość na rozciąganie ≤610Mpa

(5) Rodzaj cięcia: hydrauliczny

6) Typ sprężarki: hydrauliczna

(7)Typ spawania: spawanie ruchem motoryzacyjnym

(8)Marka: spawarka Shanghai Co2

(9)Ciśnienie robocze hydrauliczne:10Mpa

(10) Materiał ostrza: H13

6.Hakumulator poziomy

(1) Maszyna ta znajduje się pomiędzy spawarem do cięcia i maszynową (maszyna do formowania) i jest przeznaczona do stosowania po wyczerpaniu rolki taśmowej przed następnym taśmą taśmową przygotowaną po rozwinięciu.czas ścierania i spawania wstecznego, aby zapewnić, że gospodarz (fabryka kształtująca) ciągłą produkcję i przechowywanie wystarczającej ilości stali taśmowej.

(2)Marka silnika: WANGPAI

(3)Ta jednostka obejmuje głównie:wurządzenie do prasowania i przenoszenia materiału,zestaw akumulatora,Jednostka materiałowa,elektryczna jednostka sterująca.

1)PUrządzenie z materiałem rez & nosi

Urządzenie prasowe i przenośne: Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, oś przenoszącą moc w kierunku krążenia przy zmniejszaniu prędkości, rolkę prasową i przenośną,system powietrza ciśnieniowego rolki kierowniczej, sprawdzone jednostki prędkości; może dostarczać stalowe taśmy do akumulatora, a średni czas przekaże informacje o prędkości przenoszenia do systemu sterowania elektrycznego,Kiedy będziemy żądać zatrzymania przenosimy materiał do tej jednostki, zatrzyma rolę do silnika elektrycznego i wcisnąć i przenieść rolę materiału przez przerwę, a także może regulować prędkość do przenoszenia silnika elektrycznego i prędkość materiału przenoszenia jednostki.

2) Zestaw ramy akumulatora

Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.

3)Urządzenie materiału odsyłania

Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.

(4)SUwaga:

1)Przedmiar: 12000 mm

2) Grubość cewki stalowej:2.0-10.0 mm; szerokość:280-600 mm

3) Prędkość biegu materiału przenoszonego:Vmax=100-120m/min

4) Moc silnika napędowego: DC 90kw Z4-200-31 (producent:WANGPAI)

5)Moce silnika układu akumulatora: AC 11KWX16

6) Długość przechowywania: 500-1000M

• FMłyn do obróbki i wymiarowania

1)Wyroby z tworzyw sztucznych(Rozbicie, Kluster)

Wykorzystanie płaskich rolków, Wykorzystanie, Wykorzystanie, Pięć rolek pasywnego wyrównania,Hpoziomy,Hpoziomy, pionowa, Hpoziomy, pionowa,Hpoziomy, pionowa, pionowa, pionowa

2)Pozostałe wyroby - Nie, nie, nie.

Hpoziomy, pionowa,Hpoziomy, pionowa,Hpoziomy, pionowa

3)Stolik spawalniczy

Wskazówka, czterokrotne ściskanie, mechaniczne szkrabanie, polerowanie.

4 Cołanie wody stołowej

5)Maszyna rozmiarowa

pionowa,SIX uniwersalne stanowiskoPanie.TWo set turkey head

8.Piły frezowe

1.1Materiał rury:Q235,Q355

1.2 Okrągła: 89-190 mm, grubość:2.0-10 mm

Płaszczyzna: 89-190 mm,Grubość:2.0-10 mm

1.3 Maksymalna prędkość linii: 50 m/min (Długość cięcia wynosi 9 m, OD rury F70 mm, a grubość ściany 3,0 mm.)

1.4 Kierunek produkcji rury:

1.5 Wysokość linii:

Wysokość od podłogi do dna rury: mm

Wysokość od powierzchni części pomiarowej, w której ma być zainstalowane urządzenie pomiarowe prędkości, do dna rury:

Wielkość miejsca, w którym zostanie zainstalowana walka pomiarowa prędkości:

1.6Długość cięcia rury: 6000-15000 mm

1.7 Dokładność cięcia: ±2 mm (Wymóg niestabilności prędkości linii dla walcowni ≤2%)

1.8 Ilość burrów: maksymalnie 0,2 mm

2.1 Przyjąć serwomotory.

10.600kwHIgh częstotliwości spawacz:sAnzheng)
