Wniosek techniczny i cytat
Dla
HG 63x4.0mm Linia młyna rur (2.5/)
- Ja.Podsumowanie
HG63x4.0 (2.5/)Linia produkcyjna rur wysokiej częstotliwości jest wykorzystywana do produkcji rur stalowych spawanych o średnicy Φ25mm-Φ63mm, kwadratowych rur 20x20-50x50mm, o grubości ściany 0,8mm-4,0mm.Po wchłonięciu zaawansowanej technologii produkcji rur zarówno z zagranicy jak i krajowej, nasza innowacyjnie zaprojektowana linia produkcyjna i każda jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.
II.Podstawowe Warunki:
2.1Rury stalowe specyfikacja
2.11 Rurociąg okrągły: φ25·φ63,5 mm Grubość: 0,8-4 mm
2.12 Rury kwadratowe: 20X20-50X50mm Grubość: 0,8-4mm
2.2Strzałka stali
2.2.1 Szerokość stalowej taśmy: 70-200 mm Grubość stali taśmy:0.8-4 mm
2.2.2 Walcowane cewki i HRC: δb≤500Mpa σs≤355MPa
2.2.3 Węzeł ze stali: średnica wewnętrzna: Φ508 mm (konfirmuje klient ostatecznie)
Średnica zewnętrzna: Φ1000mm-2000mm (koniec końcowy potwierdzenia klienta)
2.2.4 Masa taśm stalowych: maksymalnie 4,0 T
2.3 Elektryczna moc zainstalowana: około 650 kW Zasilanie: 380 V, 60 Hz (konkretne potwierdzenie odbiorcy)
2.4Kształtowanie prędkość:Maks. 150 m/min
PS: Maksymalna średnica i maksymalna grubość nie odpowiadają maksymalnej prędkości
2.5 Rozmiar całej linii: ok. 80x6m
2.6 Kierunek materiału wejściowego: ostateczna podaż kupującego
III.Przepływ techniczny produkcji linia
Odkucie → Odcinek głowy ogona → Stryżowa spawanie głowy ogona ze stali → Akumulator spiralny ((dodawanie kupującego)
→ formowanie → wysokiej częstotliwości spawanie indukcyjne → usunięcie zewnętrznego brudu → rozmiarowanie → malowanie cynkiem ((zaopatrzenie kupującego)→ Wycinanie→ zakończenie robót →Stapling→Kontrolowanie i zbieranie → Uzyskanie dostępu do magazynu
IV.Stosowanie urządzeń i główne parametry pojedynczego jednostka:
- Podwójne. Stożek Odwiert(z urządzeniem do utrzymania cewki)
To urządzenie ma podwójne zaciski stożkowe. Otwieracz końcowy ma rolkę prasową.Następnie wciśnij rolkę otwieracza końca przesuwa się w dół, aby zacisnąć ocieplonej cewkiKiedy głowica cewki stalowej obraca się w stronę peelera, wówczas wchodzi w ruch.
Wewnętrzna średnica stali taśmowej: Φ 508 mm (kupiciel dostarcza ostatecznie)
Średnica zewnętrzna stali taśmowej:Φ max=2000mm
Szerokość stali pasmowej: 70 mm-200 mm
Gęstość stali paskowej: 0,8-4 mm
Maksymalna masa stali taśmowej: 4,0 T
Ekspanzja hydrauliczna
Przerwanie pneumatyczne
2.Głowa i szczyp maszyny wyrównania
Jednostka ta służy głównie do wprowadzania nowej cewki stalowej do jednostki rozgrzewającej po tym, jak jednostka rozgrzewająca wprowadzi cewkę do miejsca pracy.
moc silnika z głowicą prostą: AC1.5KW
Ciśnienie obróbcze:7Mpa
Jednostka wyrównująca z 2 szczypcami rolkowymi i 5 wyrównaniem rolkowymi.
średnica zaciskanej rolki:Ф140mm
średnica rolki wyrównawczej:Ф110mm
silnik do szczotkowania i wyrównania: 15 kW
3.Ścieraniea także Słucznik
Funkcja:
Używa się go do równoległego cięcia ogona taśmy stalowej, która właśnie weszła do akumulatora, i głowicy taśmy wychodzącej z rozwijania, a następnie spawania ich razem.
Struktura:
Hydrauliczne strzyżenie i spawanie ręczne Szerokość stali paskowej: 70mm-200mm
Gęstość stali paskowej: 0,8-4 mm
Sposób skupiania: ręczny
4.Sakumulator piralny
|
|
- Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.
- Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, układ przenoszący moc w kierunku krążenia, układ prądu ciśnieniowego, układ prądu ciśnieniowego, układ prędkości;Może dostarczać taśmę stalową do akumulatora i średnie razy będzie przenosić informacje prędkości przenoszenia do systemu sterowania elektrycznego, gdy wymagamy zatrzymać przenoszenie materiału do tej jednostki, zatrzyma się roll do silnika elektrycznego i naciśnij& przenieść materiał roll przez przerwę,i może również regulować prędkość do przenoszenia silnika elektrycznego i jednostki prędkość przenoszenia materiału.
- Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
- Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym
|
| styl pracy: |
Zmiana koła |
prędkość przemieszczania materiału |
Vmax=240m/min |
| Zalety: |
Więcej materiałów
Żadnego strajku.
|
Formularz szczotkowania |
Pneumatyczne
6Mpa
|
| grubość cewki stalowej |
00,8-4,0 mm |
Średnica |
4 m |
| szerokość |
70-200 mm |
|
|
| moc silnika elektrycznego prasy & przenoszenia |
AC 22KW |
| silnik elektryczny ramy akumulatora |
AC 37 kW |
|

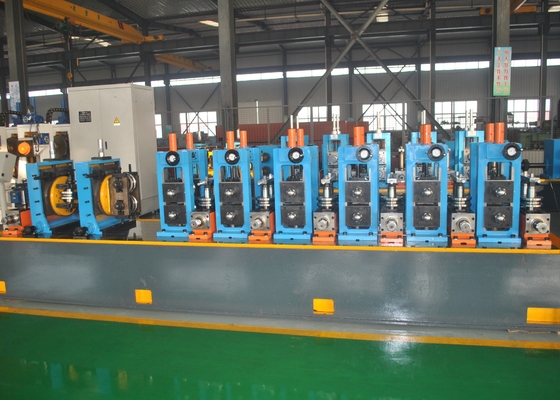

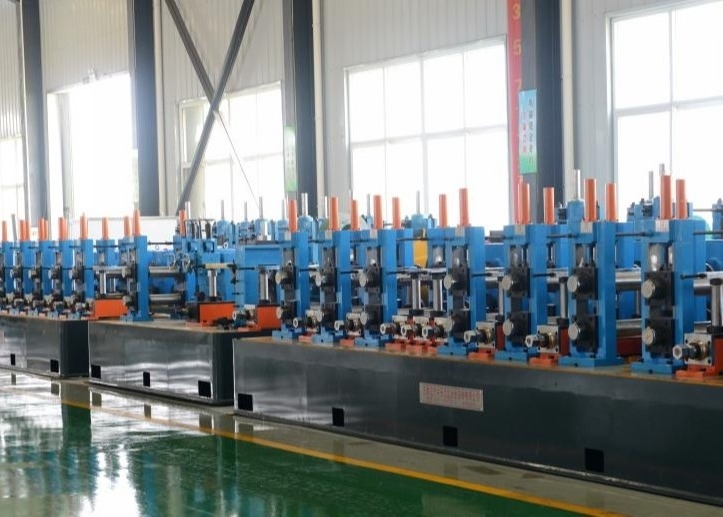

5.Kształtowanie i rozmiar Tworzenie młynów Sekcja:
Powierzchnia widoczna:
Sekcja spawania:
Wskazówka do prowadzenia rolowania; Wskazówka do wyciskania rolowania; Wskazówka do odrywania spawania; Wskazówka do szlifowania; Chłodzenie wodne
Sekcja rozmiarów:
Horyzontalny stojak: 5 Stojak pionowy: 5
Turcy Głowa:2 zestawy (4 rodzaje rolki)
GłównyKlimatyzatorSilnik:Sekcja kształtująca: 90Kw 1 zestaw ((SIMENS);
Sekcja rozmiarów: 110 kW 1 zestaw ((SIMENS)
Główny Reduktor:2 zestawy
Główna struktura i działanie urządzenia
Zestaw karmiący
Głównie do górnej i dolnej granicy stali taśmowej, łatwy do wyciągnięcia z pętli płynnie do maszyny kształtującej, zapobiegania wychylania się taśmy w górę i w dół.
Składa się z pary walców i lewego i prawego uchwytu, materiał walcowania jest Gr15, proces wysokiej częstotliwości tłumienia.Twardość tłumienia HRC58-62,lewy i prawy uchwyt to konstrukcja spawania stalowej płyty
Pięciorolkowa pasywna maszyna wyrównująca
Głównie w celu wyrównania taśmy stalowej, aby taśma wchodziła do maszyny płynnie, zapobiegając wygięciu taśmy w górę i w dół
Wykorzystując górną, dolną i trzecią strukturę typu pięciu walców, powyżej wymienione dwa walory mogą być regulowane samodzielnie, odpowiednio w celu kontrolowania wolności górnego i dolnego walca, zapewnienia efektu wyrównania,materiał z rolki wyrównawczej Gr15, tłumienie wysokiej częstotliwości, twardość tłumienia HRC58-62
Horyzontalny stojak rolkowy
Horyzontalny ramy rolkowe jest kluczowe elementy formowania i rozmiarowania młyna, przez pas w rurociąg i gwarancja dokładności rozmiaru rur stalowych jest wykonywana przez niego
Horyzontalny stojak rolkowy z konstrukcją bramki, zmiana rolki bocznej
Średnica horyzontalnego wału rolkowego wynosi Ф80mm(Model urządzenia:Z powrotem.#3516,poprzedni# 32216); materiał 42CrMo; tłumienie wysokiej częstotliwości.
Sposób regulacji w górę i w dół: ręczne.
Pod dolną rolką rolki poziomej ma podkładkę ochronną przed przeciążeniem, podczas przeciążenia w celu zmniejszenia uszkodzenia rolki poziomej i łożyska
Chronić materiał poduszki jest HT200
Horyzontalny rull osi wzrost rolki stałe końcówki orzeźwiające, jest korzystne dla produkcji cienkiego materiału regulacji
Horyzontalny materiał pokrywający końcówkę walca z oryginalnego HT200, zamiast Q235A, w celu zapobiegania w późniejszym procesie użytkowania pękaniu pokrywy końcowej.Na uszczelnieniu pokrywy końcowej stosuje się uszczelnienie olejowe.W celu zapobiegania skali i żelaza w łożysku, zwiększyć żywotność łożyska, wszystkie śruby łączące z pierwotnego poziomu zwykłego do 8,8 śruby wysokiej wytrzymałości,w celu zapewnienia, że w przyszłości siła i stabilność połączenia w procesie długotrwałego użytkowania.
Ramka i stolik łącza USES cztery 8,8 śruby wysokiej wytrzymałości, zapewnić stojak w późniejszym procesie produkcyjnym stabilności i dokładności
Stojak pionowy
Pionowy stojak rolkowy jest kluczowymi elementami formowania i rozmiarowania młyna, główną pomoc w poziomym deformacji rolki, zapobieganie odbiciu taśmy, wchłaniać część krawędzi czekającego rozciągania
Pionowy stojak rolkowy przyjmuje jedną skrutkę, na zmianie rolki
Średnica wału rolkowego wynosi Ф50 mm, materiał jest40Cr, tłumienie wysokiej częstotliwości.
Materiały do walcowania pionowego wykorzystuje odlewaną stal, z urządzeniem płyty napędowej na pionowym walcu, pionowy walcu z górnym i dolnym węzłem regulacyjnym, wysokość może być "zgłuszana",W celu dostosowania produkcji cienkiego materiału jak wspinaczka wzgórza
Stojak przewodnik do spawania szwu
Stanowisko przewodnika szwu do spawania jest głównie kontrolowane wielkością kąta otwierania i kierunkiem
W celu zapewnienia jakości spawania, ramka kierowcy może być plus lub minus 20 stopni wzdłuż obrotu osi rury, regulować w górę i w dół i wokół.
Średnica wału φ55 ((model przekładni# 7511)
Stanowisko do wycisków
Squeeze Roll Stand jest głównie do wysokiej częstotliwości ogrzewania rury billet wytłaczanie do spawanej rury, jest głównym elementem gwarancji jakości spawania,konstrukcja ramki walcowania jest taka sama jak w przypadku walcowania pionowego
Squeeze Roll Shaft Dia. jest Ф60mm(Model urządzenia #7512); materiał 40Cr; wysokiej częstotliwości tłumienia.
Obróbka warunkowa po grubości obróbki, a następnie zakończenie obróbki, po zakończeniu obróbki wysokiej częstotliwości, szlifowanie po wysokiej częstotliwości
Usunąć zewnętrzne urządzenie burr
Wykorzystuje się go do odkurzania szwu spawania i usuwania zewnętrznych uszkodzeń. Składa się z dwóch noży do wymiany.Śruby mogą być regulowane i mają funkcję szybkiego podnoszenia przez kamPod podnożką noża znajdują się dwa rolki wspierające, aby znieść przeciąg skrapu.
Chłodzenie wodne
Wykorzystuje się go do chłodzenia powierzchni spawania w celu zapewnienia precyzyjnego wyprostowania rur stalowych.
Maszyna rozmiarowa
Urządzenie szorstkiego wyprostowania(głowa indyka)
Inną nazwą jest Turks głowa i stwierdził w ostatniej części rozmiarowania młyna, jest używany do prostowania przewodu grubo.Składa się z dwóch zestawów czterech rolki wyprostowania i głowa może obracać i regulować w prawo i w lewoWykorzystuje trójpunktową drogę do prostych rur stalowych.
Zgromadzenie osi kardynowej
Jest używany do łączenia skrzynki biegów i poziomego stołu rolkowego, łączy również główną skrzynkę biegów i
Przesyłowiec rozszerzający.wał przesyłowyTak jest.korzystneWykorzystanie, utrzymanie, zmiana i dopasowanie, posiada również funkcję zabezpieczenia przed przeciążeniem dla poziomego stojaka.
Skrzynia biegów obniżających
Reduktor jednostkowy przyjmuje wtórny skręt reduktor biegów łukowych. Każdy reduktor składa się z pary biegów spiralnych i dwóch na biegach cylindrycznych.niskie koszty utrzymania i wymiany. materiał przekładni wygiętej:20CrMnTi
6.Piła zimna- Nie, nie, nie.
| |
Wykorzystuje się go do precyzyjnego automatycznego cięcia rury na długość pod warunkiem, że rury są ciągle dostarczane z młyna z dużą prędkością.
| Silnik napędowy |
serwomotor o mocy 15 kW (Japonia Yaskawa); |
| Silnik do cięcia |
22 kWczęstotliwość zmiennaSiemens.
|
| Silnik zasilający |
silnik serwowy o mocy 4,4 kW (Japonia Yaskawa)
|
| Tryb piły podnośnej |
Pneumatyczne |
| Długość stała |
6-15 m |
| Dokładność długości stałej |
± 2 mm |
| Maksymalna prędkość |
150 m/min |
|
7.WykonanieTabela (22m)i urządzenia odwracania rur
| |
Stosowany do przenoszenia rur po cięciu piłą na zimno.
Rura jest przewożona do miejsca wyładowania przez okrągły walcownik, a następnie rozpocznie się zbieranie.
|
8.GLekarz40- W porządku.WWysoka częstotliwość w stanie stałym Słucznik
Twórca: Sanzheng
Opis wyposażenia
1.1Parametr techniczny 400 kWspawacz
Ja...złączony spawarGGP-400/0.3-CC:
- Moc nominalna: 400 kW
- Pojemność mocy prądu stałego: - Nie, nie.d=400 kW
- Narysowane napięcie prądu stałego::UdN= 450 V
- Prąd stały nominalny: IdN=890A
- Całkowita sprawność: η≥85%
- Moc wyjściowa: PWyjdźcie.> 400 kW
- Wymagana częstotliwość: f=250~300kHz
- Inwerter MOSFET: 100kW×4
- Przewód przychodzący: 185 mm2×2 pc/faza
Wchłodnicę wodną:
- Przyjąć wymiennik ciepła woda-woda
- Pojemność chłodzenia: 140 kW
- Moc znamionowa pompy linijnej: 7,5 kW
- Przepływ roboczy pompy linijnej: 50 m3/h
- Podnoszenie pompy w linii: 32 m
- Pojemność zbiornika wody miękkiej: 0,55 m3
- Obszar wymiennika ciepła: 15 m2
- Temperatura wejścia wody zewnętrznej: ≤ 35°C
- Ciśnienie wprowadzane do wody: 0,25 ± 0,45 MPa
