Roll Pass Design Precyzyjna linia produkcyjna młyna do rur Erw



Linia do walcowania rur zgrzewanych o wysokiej częstotliwości HG50 jest przeznaczona do produkcji rur spawanych o średnicy Ф16～50mm i grubości ścianki 1,0mm3,0mm, a także rur kwadratowych i prostokątnych oraz rur zdeformowanych o odpowiednim rozmiarze.Przyjmując projekt walcowania, linia produkcyjna może wytwarzać spawane rury stalowe z dobrą obróbką i wysoką precyzją montażu.



rewytyczne projektowe :

●Poprawa wydajności operacyjnej i wydajności produkcji;

●Poprawa środowiska i bezpieczeństwa operacji;

●Poprawa stabilności produktu;

●Poprawa produktywności produktów;

●Zmniejszenie kosztów rolek.

Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska pracy oraz charakteru bezpieczeństwa i produkcji, zmniejszając koszt walca w celu zagwarantowania wysokiej wydajności, linia produkcyjna HG50 przyjmuje konstrukcję otworu o podwójnym promieniu.

• Specyfikacje materiałowe:

Zgodny ze standardem YB189-64

(1) Materiał: stal niskowęglowa i stal konstrukcyjna niskostopowa

(2) Właściwości mechaniczne: σb≤520Mpa, σs≤340MPa

(3) Szerokość taśmy: 56～160mm

(4) Grubość paska: 1,0～3,0 mm

(5) Cewka z taśmy stalowej: Wewnętrzna średnica cewek: φ480～φ520mm

Średnica zewnętrzna cewek: φ1000φ1800mm

(6) Waga cewki: ≤2T

• Główne specyfikacje produktów do spawania rur:

(1) Średnica rury okrągłej: φ16～φ50mm

(2) Grubość ścianki rur: 1,0～3,0 mm

(3) Naprawiono długość cięcia: 4～12m

(4) Dokładność cięcia rur: 0～3mm

• Szybkość formowania

20～100m/min

• Zasilanie, woda i powietrze:

(1) Moc:

Objętość mocy linii Około 600 kW

Źródło zasilania 380V/50Hz/3fazy

(2) obieg wody chłodzącej:

Przepływ: 30T/h～40T/h

Objętość basenu: 60m3

(3) Sprężone powietrze

Przepływ: 5m3 / min

Ciśnienie: 5～7kg/cm2

• Warsztat:

8m szerokości, 100m długości, co najmniej 5m wysokości od szyn sufitowych do podłoża.

• Rozwijarka

Odwijak ma konstrukcję podwójnego rozprężania i trzpieni wspornikowych.Składa się z dwóch głównych części: korpusu głównego i podstawy stałej.Korpus główny wyposażony jest w układ pneumatyczny do zaspokojenia potrzeb rozciągania, kurczenia i hamowania trzpieni.

OD cewki	Φ1000-1800mm
ID cewki	Φ480-520mm
Grubość paska	1,0-3,0 mm
Szerokość paska	56-160mm
Waga pojedynczego paska	Max2T
Typ rozszerzenia	ręczna obsługa
Złamać	Jazda pneumatyczna







• Automatyczny Ssłyszeć i spawacz



Służy do odcinania nieregularnej części głowicy taśmy i ogona oraz wyrównania końca taśmy poprzedniej cewki z głowicą taśmy następnej cewki i zespawania ich ze sobą w celu ciągłego podawania chwytacza.



Forma strukturalna: łoże do zgrzewania ścinanego, urządzenie do podawania zacisków, podwójne urządzenie centrujące, system podwójnego ścinania, system płyt ścinających, system napędowy do spawania płyty dolnej itp.



Szerokość paska	56-160mm
Grubość spawania	1,0-3,0 mm
Rodzaj cięcia	Automatyczne nożyce
Tryb spawania	Spawanie automatyczne
Ciśnienie hydrauliczne	8-10 MPa
Cykl pracy	Maks.180 sekund

• Akumulator spiralny 5M



Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.

urządzenie do prasowania i przenoszenia materiału: może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, kiedy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma się rolowanie do silnika elektrycznego i naciśnij i przenieś rolkę materiału przez przerwę, a także może dostosować prędkość do przenoszenia silnika elektrycznego, a jednostka przenosi prędkość materiału.

Montaż ramy akumulatora: może być używany do przechowywania materiału stalowego taśmy z jednostki prasy i przenoszenia i może być pobierany ze środkowej rolki materiału wysyłającego.

Urządzenie wysyłające materiał: może przenosić stalową taśmę do systemu kształtowania i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.



specyfikacja:

styl pracy	zmień krąg
nieść prędkość poruszania się materiału	Vmax=240m/min
korzyść	Więcej materiału, bez strajku
Formularz szczypta	Pneumatyczny, 6Mpa
grubość cewki stalowej	1,0-3,0 mm
szerokość	56-160mm
powierzchnia magazynowa	3,0 m2
moc silnika elektrycznego prasy i przenoszenia	11KW
silnik elektryczny ramy akumulatora,	22KW

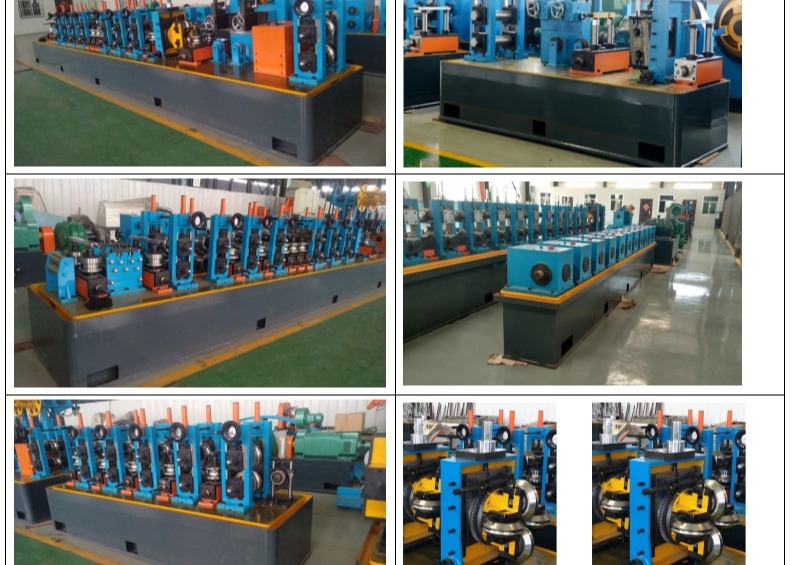

Formowanie i zaklejanie





Jednostka do formowania i kalibrowania jest niezbędnym wyposażeniem linii młyna rurowego.Ta jednostka przestrzega teorii ramy przechyłu.Może kontynuować przetwarzanie niektórych rur stalowych o specyfikacji przez spawanie bezkontaktowe, które przenosi trochę stali taśmowej do tego urządzenia i pozwala na przejście rolki ramy do surowej rury ramy, a następnie zebranie płynu elektrycznego razem na powierzchni spawania rury, aby traktuj temperaturę rury wyższą, aby dopasować spawanie przez zgrzewanie walców dociskowych, a następnie po schłodzeniu, formując zaklejanie i spłaszczanie do produktu, jaki jest twój popyt na rurę.





Formowanie rury OD.	Okrągły: Φ16-50mm
Formowanie grubości ścianki rury	1,0-3,0 mm
Szybkość formowania	Maks. 100m/min
Numer.formowania stojaków poziomych	7
Numer.formowania stojaków pionowych	10
Stojak na rolkę prowadzącą	1
Stojak do wyciskania rolek	1
Stojak na rolkę szlifierską	1
Frez do skrobania wierteł	2 zestawy
Liczba stojaków do kalibrowania, pozioma	5
Numer.stojaków kalibracyjnych, pionowych	5
Głowa Turków	2 zestawy z pojedynczą głowicą
Średnica wałui materiał stojaka na rolkę poziomą,	Φ60mm, materiał 40Cr
Średnica wałui materiał pionowego stojaka na rolki	Φ40Materiał 40Cr

• Latająca piła

Przecinarka jest kluczowym wyposażeniem w rurze produkcyjnej i służyła do automatycznego precyzyjnego cięcia wszelkiego rodzaju rur ramowych.Jeśli chodzi o stosowanie bardzo dokładnego systemu sterowania STD i systemu maszyn, to urządzenie ma dobrą przewagę w zakresie precyzyjnych wymiarów, a najlepszą zaletą przenoszenia maszyn, więc szybka zdolność i dokładne przetwarzanie jest zaletą tej jednostki.





Mparametry maszyny:

(a) Silnik napędowy: silnik serwo 15KW

(b) Silnik tnący: zmienna częstotliwość 15KW

(c) Maksymalna prędkość liniowa: 100m/min.

(d) Zakres długości cięcia: 4 ~ 12 metrów

(e) Dokładność długości cięcia: ± 1,5 mm (wahania prędkości linii nie przekracza 2%)

(f) Kierunek podawania: zgodnie z wymaganiami klienta

(g) Prędkość śledzenia: taka sama jak młyn rurowy (20-100 m / min)

(h) Funkcja Equiment: automatyczna, ręczna, ma funkcję cięcia krótkiej linijki;





• Rolka tranzytowa

Gotowe rury biegną wzdłuż rolki Transit i są automatycznie przenoszone na ławkę.Następnie prosta maszyna pakująca pakuje rury w kształt sześciokąta.

Silnik: 3kw

Długość: 18m





• Wałek

Materiał: Cr12

Twardość rolki: HRC58-62

Głębokość hartowania: ≥ 10mm

Chropowatość powierzchni: Ra≤0,8um







• Zgrzewarka wysokoczęstotliwościowa 200KW

(1) Zgrzewarka wysokoczęstotliwościowa o mocy 200 kW, 380 V / 220 V, 50 Hz

(2) parametr projektowy

● Moc nominalna: 200kW

● Moc znamionowa prądu stałego: Pd=200kW

● Znamionowe napięcie DC: UdN=450V

● Znamionowy prąd stały: IdN=1350A

● Wydajność zasilania: ≥85%

● Moc wyjściowa: Pout＞200kW

● Częstotliwość projektowa: f=200KHz±50KHZ

● Inwerter MOSFET: 120kW×6

● Forma wyjściowa gniazda sposób:

Brak wyjściowego transformatora spawalniczego, rezonans wtórny

(3) Wymagania dotyczące dystrybucji

● Moc nominalna: 200kW

● Moc znamionowa prądu stałego: Pd=200kW

● Znamionowy współczynnik mocy: COSφ≥0,9

● Zdolność dystrybucji: S≥800kVA

● Napięcie serwisowe: 380V/50Hz

● Do linii prądu: I=1050A

● Kabel przychodzący: dwa kable miedziane 240 mm² są używane równolegle, w trójfazowym systemie czteroprzewodowym

• Obiegowy system chłodzenia wodą miękką

● Wymiennik ciepła woda - woda

● Ciśnienie wody w obiegu wewnętrznym: 0,15 ~ 0,25 MPa

◆ Wewnętrzny przepływ wody obiegowej: 50m³/h

◆ Temperatura wody na wylocie z wewnętrznej wody obiegowej: ≤40 ℃

◆ Temperatura wody powrotnej wewnętrznej wody obiegowej: ≤45 ℃

● Powierzchnia wymiennika ciepła: ≥25m²

● Zewnętrzny przepływ wody obiegowej: ≥65,4m³/h (DOSTAWA KUPUJĄCEGO)

◆ Temperatura na wlocie zewnętrznej wody obiegowej: ≤35 ℃

◆ Ciśnienie wody wlotowej: 0,20 ~ 0,3 MPa (około 2,0 ~ 3 kg / cm²)

Typ spawania: Indukcja

TYP: system chłodzenia wodno-wodnego

• CEWKA INDUKCYJNA: 2 ZESTAWY
