Hfw Precision Tube Dekoracyjna linia do produkcji rur stalowych 30m / min

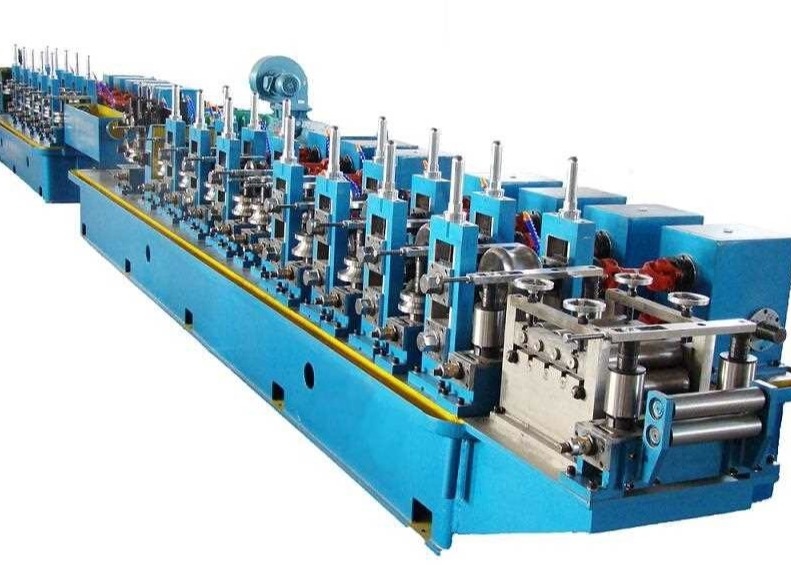

Linia do produkcji rur spawanych wysokiej częstotliwości HG17







Linia do produkcji rur spawanych wysokiej częstotliwości HG17 jest przeznaczona do produkcji spawanych rur z okrągłej rury 14 mm-17,3 mm o grubości 2 mm i odkształconych rur o odpowiednim rozmiarze.Przyjmując projekt walcowania, linia produkcyjna może wytwarzać spawane rury stalowe o dobrej jakości obróbce i wysokiej precyzji montażu.

Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska operacyjnego oraz charakteru bezpieczeństwa i produkcji, zmniejszając koszt walca w celu zagwarantowania wysokiej wydajności, linia produkcyjna HG17 przyjmuje styl projektowania otworów o podwójnym promieniu.



• Główne parametry i specyfikacje:

• Specyfikacje materiałowe:

(1) Zgodny ze standardem YB189-64

(2) Materiał: stal niskowęglowa i stal konstrukcyjna niskostopowa

(3) Właściwości mechaniczne: σb≤520Mpa, σs≤365MPa

(4) Szerokość paska: 45-55 mm

(5) Grubość paska: 2 mm

(6) Wewnętrzna średnica cewek: φ480～φ520mm

Średnica zewnętrzna cewek: φ1000～φ1800mm

Waga cewki: ≤1,5T

• Specyfikacja spawanej rury:

• Rura okrągła: 14 mm-17,3 mm 2 mm

(2) Naprawiono długość cięcia: 4-12 m

(3) Precyzja cięcia rur: 0-3 mm

• Prędkość formowania: 30-80 m/min
• Zasilanie, woda i powietrze

1	Moc	Źródło prądu	380V/50Hz/3fazy
2	Obieg wody chłodzącej	Pływ	15T/h～20T/h
		Objętość puli	20m3
3	Skompresowane powietrze	Pływ	5m3/min
		Nacisk	3～5kg/cm2





`Proces dla linii produkcyjnej

Ładowanie cewki → Odwijanie → Cięcie i spawanie → Poziomy akumulator spiralny → Formowanie, spawanie HF, gratowanie, chłodzenie, wymiarowanie, prostowanie → Piła do cięcia na zimno STD → Przesyłanie → Pakowanie → Przechowywanie





`Każde parametry maszyny

1, rozwijarka



Odwijak ma konstrukcję podwójnego rozprężania i trzpieni wspornikowych.Składa się z dwóch głównych części: korpusu głównego i podstawy stałej.Korpus główny wyposażony jest w układ pneumatyczny do zaspokojenia potrzeb rozciągania, kurczenia i hamowania trzpieni.

Na korpusie głównym znajdują się dwa trzpienie.Każdy trzpień składa się z czteroprętowych łączników, które mogą poruszać się promieniowo w tym samym czasie.Czteroprętowe łączniki w dwóch grupach są zamontowane odpowiednio na dwóch wałach.Zasilane cylindrem powietrznym rozszerzają się i kurczą promieniowo.Kiedy jeden trzpień rozwija się, drugi na drugim końcu kurczy się, aby załadować nową cewkę i podtrzymać ją przez rozszerzenie, które jest następnie wyposażone w ramię osłony na trzpieniu, aby zapobiec poluzowaniu się cewki podczas rozwijania.Po zakończeniu operacji rozwijania trzpienia w trakcie pracy, pociągnij w dół wałek pozycjonujący i obróć trzpień ręcznie o 180°.Następnie wepchnij wałek sworznia z powrotem do jego szczeliny pozycjonującej.Teraz nowa cewka jest w pozycji roboczej.Cykle powtarzają się w ten sposób.

OD cewki	Φ1000-2000mm
ID cewki	Φ480-520mm
Szerokość paska	14-17,3 mm
Grubość paska	2mm
Waga paska	Maks. 1,5 T
Typ rozszerzenia	Rozszerzenie hydrauliczne
Złamać	Jazda pneumatyczna





2. Automatyczne nożyce i spawarka służą do cięcia nieregularnych końców pasków, a następnie łączenia pasków przez spawanie.



Szerokość paska	14-17,3 mm
Grubość spawania	2mm
Rodzaj cięcia	automatyczne nożyce
Model spawalniczy	spawanie automatyczne
Ciśnienie hydrauliczne	12MPa
Cykl pracy	Maks. 4M







3, akumulator spiralny

Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.

urządzenie do prasowania i przenoszenia materiału: główne obejmuje ramę, silnik elektryczny, jednostkę hamującą, oś napędową w kierunku obrotu o zmniejszonej prędkości, rolkę dociskową i nośną, system sprężonego powietrza rolki prowadzącej, sprawdzoną jednostkę prędkości;może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma rolkę do silnika elektrycznego i dociska i przenosi rolkę materiału przez przerwa, a także może regulować prędkość, aby przenosić silnik elektryczny, a jednostka przenosić prędkość materiału.

Montaż ramy akumulatora: zawiera silnik elektryczny, ramę, wewnętrzną rolkę koła, zewnętrzną rolkę koła i rolkę dociskową.Może być używany do przechowywania taśmy stalowej z jednostki prasy i przenoszenia i może być pobierany ze środkowej rolki materiału odsyłowego.

Urządzenie wysyłające materiał: zawiera ramę, rolki prowadzące, rolkę prowadzącą z miejsca wysokiego lub dolnego.Może przenosić stalową taśmę do kształtowania systemu i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.

parametry techniczne:

styl pracy: zmień średnicę koła: 2,5 M

Zaleta: więcej materiału do przechowywania, brak uderzenia w stalową powierzchnię.

grubość cewki stalowej: 2mm;

szerokość: 40-54mm

prędkość przenoszenia materiału: Vmax=200m/min

ciśnienie oleju hydraulicznego: 7Mpa

bezpośrednio moc silnika elektrycznego prasy i przenoszenia: 7,5 kW;

silnik elektryczny ramy akumulatora: 15KW





4, formowanie i zaklejanie młyna



Forming & Sizing Mill przyjmuje zasadę formowania typu rolkowego i zgrzewania indukcyjnego o wysokiej częstotliwości.Pasek jest podawany do maszyny formującej przez urządzenie podające w młynie, a wałek formujący w sposób ciągły obraca się i dociska pasek do wymaganego kształtu.Ze względu na naskórek i efekt pokrewny, prąd o wysokiej częstotliwości koncentruje się na spoinie, która szybko się nagrzewa i osiąga temperaturę zgrzewania.Szew rury jest zgrzewany pod naciskiem rolek dociskowych.Gotową spawaną rurę o wymaganym rozmiarze można otrzymać po schłodzeniu, zaklejeniu i pierwotnym prostowaniu.



Formowanie rury OD.	Rura okrągła 14mm-17,3mm
Formowanie grubości ścianki rury	2mm
Szybkość formowania	30-80m/min
Numer.formowania stojaków poziomych	8
Numer.formowania stojaków pionowych	11
Liczba stojaków do kalibrowania, pozioma	5
Numer.stojaków kalibracyjnych, pionowych	5
Głowa Turków	2 zestawy
Średnica wałui materiał stojaka na rolkę poziomą,	Φ55mm, materiał 42CrMo
Średnica wałui materiał pionowego stojaka na rolki	Φ35mm, materiał 42CrMo
Frez do skrobania wierteł	2 zestawy
Głównym silnikiem	75kW 2 zestawy







5, zimna piła









Służy do precyzyjnego automatycznego przycinania rury na długość pod warunkiem, że rura jest stale dostarczana z młyna z dużą prędkością.

Silnik napędowy: silnik serwo 11KW (Japonia Yaskawa);

Silnik tnący: 7,5 kWzmienna częstotliwość,Siemens

Silnik posuwu, silnik serwo 2,2 KW (Japonia Yaskawa)





















6. Stół rolkowy, ławka i maszyna do pakowania

Gotowe rury biegną wzdłuż stołu rolkowego i są automatycznie przenoszone na ławkę.Następnie prosta maszyna pakująca pakuje rury w kształt sześciokąta.

Prosta maszyna pakująca zawiera pojemnik i pneumatycznie napędzany sprzęt do osiowania.

Silnik ławki na kółkach: 3KW.





















Spawarka półprzewodnikowa wysokiej częstotliwości 7150 kW





.Parametry techniczne

Moc wyjściowa: Pout (150kW)

Zaprojektowana częstotliwość: f = 400 ~ 450 KHZ

①Zaprojektowane parametry

• Moc nominalna: 150kW
• Znamionowa moc prądu stałego: Pd=120kW
• Znamionowe napięcie prądu stałego: UdN=450V
• Prąd znamionowy DC: IdN=250A
• Całkowita wydajność: η≥85%
• Pout >150kW
• Inwerter MOSFET: 60kW×2
• Tryb wyjścia obwodu zbiornika: brak wyjścia transformatora spawalniczego, rezonans wtórny

②Wymagania dotyczące dystrybucji zasilania

• Moc nominalna: 150kW
• Znamionowa moc prądu stałego: Pd=120kW
• Współczynnik mocy wejścia liniowego: COS (≥0,85)
• Moc dystrybucji mocy: S≤180kVA
• Napięcie zasilania: 3-fazowe 380V/50Hz (urządzenie może pracować przy napięciu 380V±10%)
• Prąd wejściowy: I=220 A
• Kabel liniowy: każda faza przyjmuje kabel miedziany 185 mm2, 3-fazowy 4-liniowy







.Lista głównych elementów

S/N	Opis	Specyfikacja	Producent
1	Tablice	Samodzielne tworzenie	Mingshuo
2	SCR	KP800A/1400V chłodzony wodą	Jinzhou Huajing
3	Dioda	KP800A/1400V chłodzony wodą	Jinzhou Huajing
4	Kondensator filtra	4700 μF/450 V	Japonia HITACHI
5	MOSFET	IXFN38N100 38A/1000V	Niemcy IXYS
6	Dioda szybkiego odzyskiwania	DSEI2×61-12A 60A/1200V	Niemcy IXYS
7	Kondensator zbiornika	0,65 μf/500V	Chengdu Maike/Feixing lianfa
8	Przełącz zasilanie	15V	Tajwan MW
9	Ferrytowy rdzeń magnetyczny	Typ E	Xi'an Sanli
10	HMI	PWS6600 5,7''	Tajwan Hitech
11	Reaktor płaskofalowy	1000A/2×0.33mH	Mingshuo
12	Reaktor ochronny	200A/200uH	Mingshuo
13	Obiegowy system chłodzenia wodą miękką	Chłodnica wodno-wodna	Mingshuo
14	PLC	S7-200	Siemens
15	Przełącznik, przekaźnik, stycznik AC		Wielki Mur
16	Przyciski, lampki sygnalizacyjne		Szanghaj APT



8, rolka:

Materiał: wysoka wytrzymałość Cr12, dobra odporność na zużycie;
